ثقب تريكون بيت 12-1/4 بوصة IADC 316 أداة حفر التعدين مع Reg 6-5/8 اتصال API

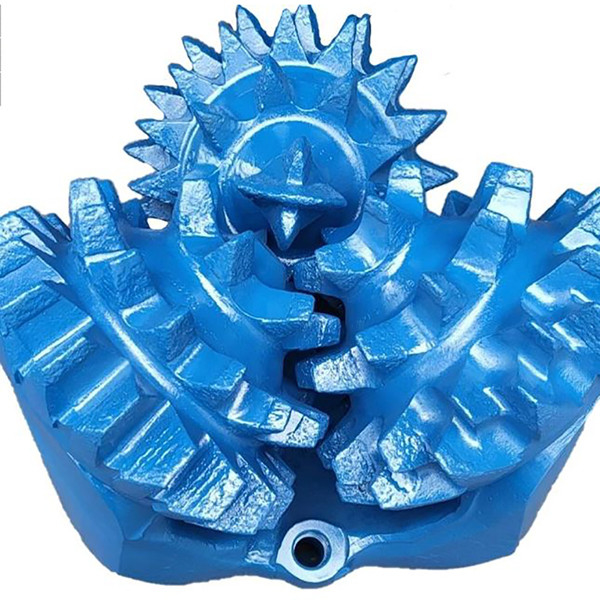

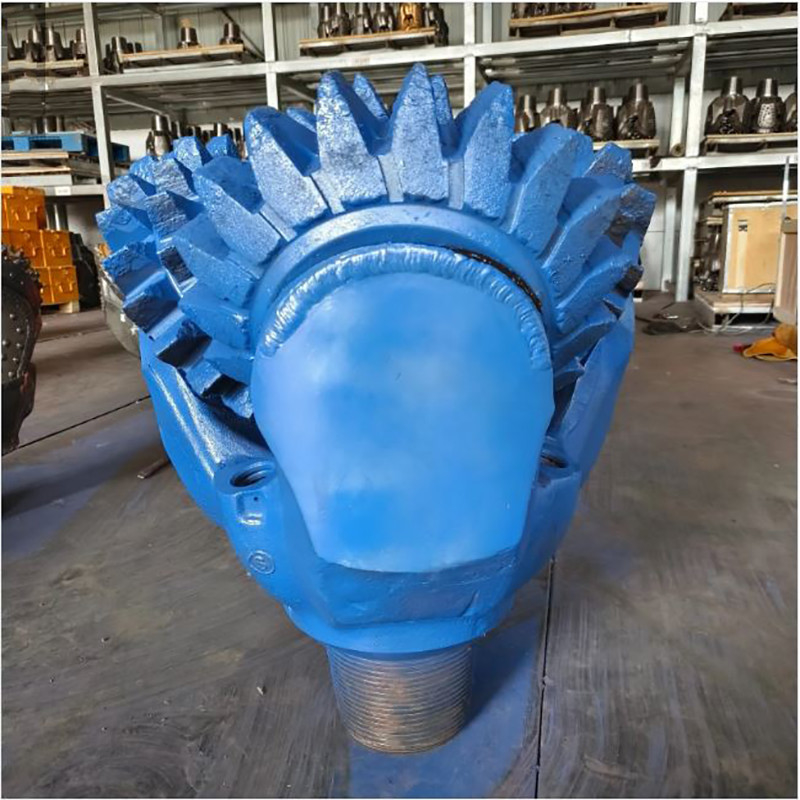

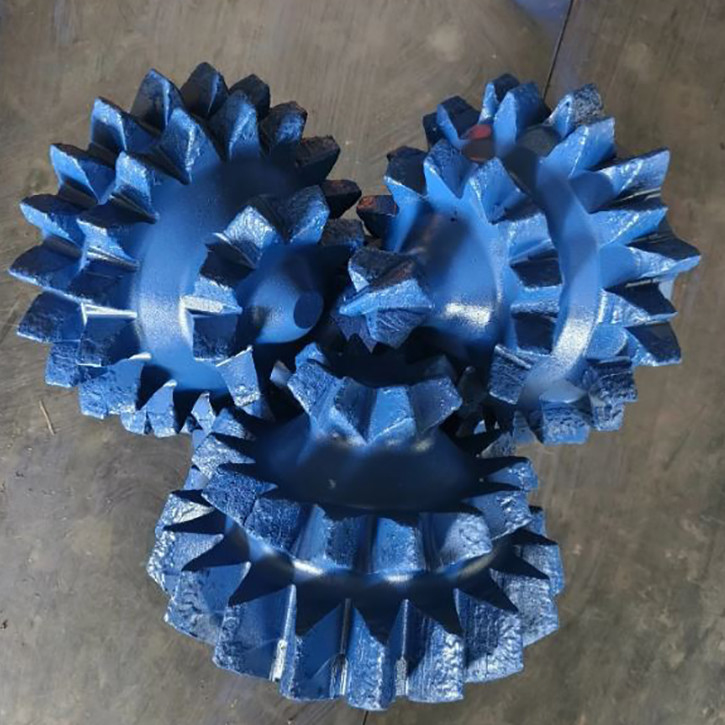

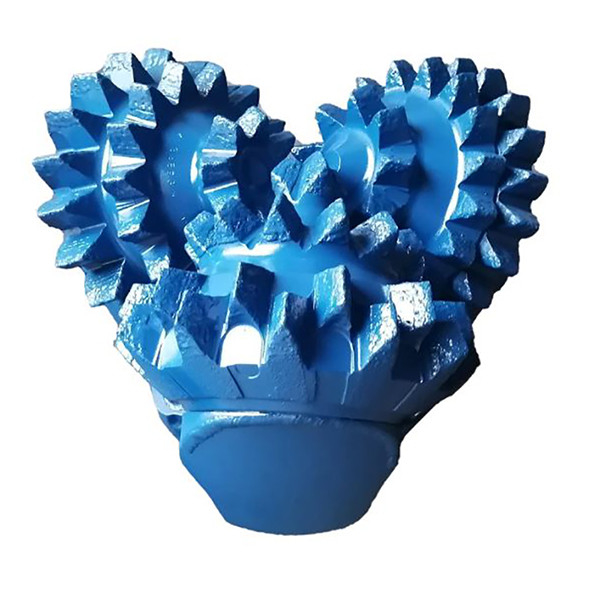

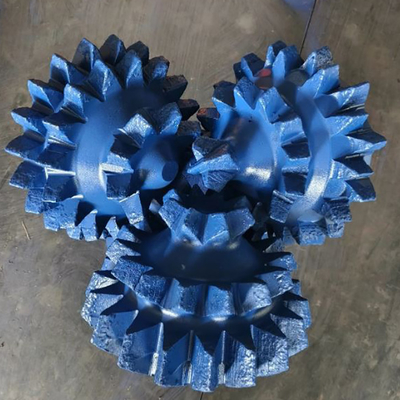

رأس حفر ثلاثي المخروط 12-1/4 بوصة IADC 316 أداة حفر تعدين مع وصلة Reg 6-5/8 API

الوصف

رأس الحفر ثلاثي المخروط هو عنصر أساسي في مجموعة القاع المستخدمة في عمليات الحفر. تستخدم أداة الحفر الميكانيكية هذه الحركة الدورانية والاحتكاك الميكانيكي الناتج عن أسنانها لإزالة سطح الصخر أثناء الحفر. والغرض منه هو تسخير الطاقة من سلسلة الحفر الدوارة وإمدادات الطين، وتطبيق هذه القوة بفعالية لتسهيل تعميق البئر.

كيف تعرف جودة رأس الحفر ثلاثي المخروط؟

• جواز سفر رمز IADC لرأس الحفر ثلاثي المخروط
• خيارات أسنان TCI والفولاذ لرأس الحفر ثلاثي المخروط
• إضافات كربيد التنجستن الإضافية على صفوف الكعب لرأس الحفر ثلاثي المخروط
• طلاء كربيد التنجستن على أجسام المخروط لرأس الحفر ثلاثي المخروط
• إدخالات كربيد التنجستن المطلية بالماس على مقياس المخاريط لرأس الحفر ثلاثي المخروط
• إدخالات كربيد التنجستن على ذيل أرجل رأس الحفر ثلاثي المخروط
• فوهة مركزية إضافية لتنظيف المخاريط لرأس الحفر ثلاثي المخروط

تتميز رؤوس الحفر ثلاثية المخروط بأنها تأتي مع جواز سفر خاص بها على النحو التالي:

• مواصفات المخاريط
• ختم الجودة الموقع من قبل الشخص الذي صنع وفحص القطعة
• معلمات الحفر الموصى بها للحصول على أفضل أداء من القطعة:
• وزن القطعة
• سرعة الدوران
• حجم التدفق

التطبيقات

• التحقيق الجيوتقني
• استكشاف وتنقيب التعدين
• أجهزة القياس الجيوتقنية
• الجيوفيزياء

يعتمد نوع رأس الحفر ثلاثي المخروط الذي تختاره على الجيولوجيا التي تقوم بالحفر فيها وأقطار ثقب الحفر الذي تقوم به. طورت الرابطة الدولية لمقاولي الحفر (IADC) نظامًا سهل الاستخدام لاختيار رأس الحفر ثلاثي المخروط المناسب لجيولوجيتك مع ميزات إضافية مثل حماية القطعة لإطالة عمر الإنتاج.



أنواع المحامل
هناك ثلاثة أنواع أساسية من تصميمات المحامل المستخدمة في رؤوس الحفر ثلاثية المخروط:

• رأس أسطواني بمحمل مفتوح قياسي:
في هذه القطع، ستدور المخاريط بحرية. يحتوي هذا النوع من القطع على صف أمامي من محامل الكرات وصف خلفي من محامل الأسطوانات.
• رؤوس أسطوانية بمحمل محكم الإغلاق
تحتوي هذه القطع على ختم O-Ring مع خزان شحم لتبريد المحمل. تعمل الأختام كحاجز ضد الطين والقصاصات لحماية المحامل
• رؤوس أسطوانية بمحمل مجلة
هذه القطع مبردة بالزيت/الشحم بشكل صارم مع محامل الأنف، وختم O-Ring وسباق لتحقيق أقصى أداء.


رموز IADC

تجعل رموز IADC من السهل وصف نوع رأس الصخر المطلوب.
تصنف الأرقام الثلاثة الأولى القطعة وفقًا للتكوين المصممة للحفر فيه وتصميم المحمل/الختم المستخدم.
1 و 2 و 3 تحددقطع أسنان الفولاذمع 1 للتشكيلات اللينة، و 2 للمتوسطة، و 3 للتشكيلات الصلبة.
الأكواد 4 و 5 و 6 و 7 و 8 تحددقطع إدخالات كربيد التنجستنلتفاوت صلابة التكوين مع 4 هو الألين و 8 هو الأصعب


أنواع التكوينات
يوضح ما يلي التكوين النموذجي والمرجع الخاص به IADC
1 و 4 تشكيلات لينة ذات طبقات لزجة وقوة ضغط منخفضة، مثل الطين والمارل.

1 و 4 تشكيلات لينة ذات قوة ضغط منخفضة مثل المارل والملح والأنهيدريت والشيست.

5 تشكيلات لينة إلى متوسطة ذات قوة ضغط منخفضة ومتداخلة مع طبقات صلبة، مثل الرمال والشيست والطباشير.

2 أو 6 تشكيلات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جدًا، ولكن مع طبقات غير كاشطة أو صغيرة كاشطة، مثل الشيست والحجر الطيني والحجر الرملي والحجر الجيري والدولوميت والأنهيدريت.

3 أو 7 تشكيلات صلبة وكثيفة ذات قوة ضغط عالية جدًا وبعض الطبقات الكاشطة، مثل الحجر الغريني والحجر الرملي والحجر الطيني.

8 تشكيلات شديدة الصلابة والكشط مثل الكوارتزيت والصخور البركانية.


رموز IADC - الأرقام تصنف الأرقام الثلاثة الأولى القطعة وفقًا للتكوين المصممة للحفر فيه وتصميم المحمل/الختم المستخدم.

الرقم الأول1 و 2 و 3 تحددقطع أسنان الفولاذمع 1 للتشكيلات اللينة، و 2 للمتوسطة، و 3 للتشكيلات الصلبة.
4 و 5 و 6 و 7 و 8 تحددكربيد التنجستنإدخالات القطع لتفاوت صلابة التكوين مع 4 هو الألين و 8 هو الأصعب.

الرقم الثاني1 و 2 و 3 و 4 هي تقسيمات فرعية أخرى لـالتكوينمع 1 هو الألين و 4 هو الأصعب.

الرقم الثالثسيصنف هذا الرقم القطعة وفقًا لـنوع المحمل/الختمعلى النحو التالي:
رأس أسطواني بمحمل مفتوح قياسي رأس أسطواني بمحمل مفتوح قياسي،
رأس أسطواني بمحمل مفتوح قياسي مبرد بالهواء مع حماية المقياس والتي يتم تعريفها على أنها إدخالات كربيد في كعب المخروط رأس أسطواني بمحمل أسطواني محكم الإغلاق رأس أسطواني بمحمل أسطواني محكم الإغلاق مع حماية المقياس رأس أسطواني بمحمل مجلة محكم الإغلاق رأس أسطواني بمحمل مجلة محكم الإغلاق مع حماية المقياس.

الرقم الرابعتُستخدم رموز الأحرف التالية في موضع الرقم الرابع للإشارة إلىميزات إضافية: A. تطبيق الهواء R. اللحامات المقواة C. Jet المركزي S. سن فولاذي قياسي D. التحكم في الانحراف X. إدخال إزميل E. Jet ممتد Y. إدخال مخروطي G. حماية إضافية للمقياس Z. شكل إدخال آخر J. انحراف Jet
