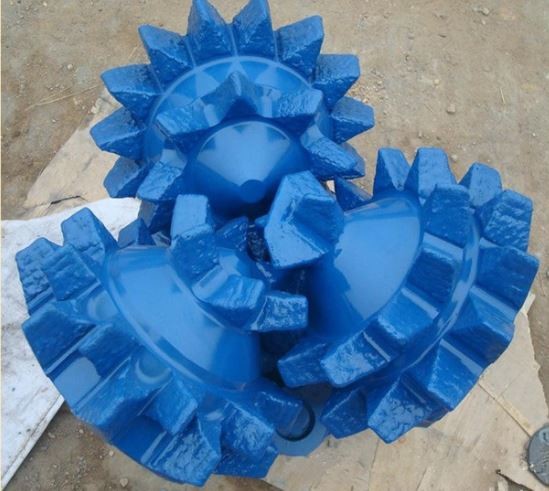

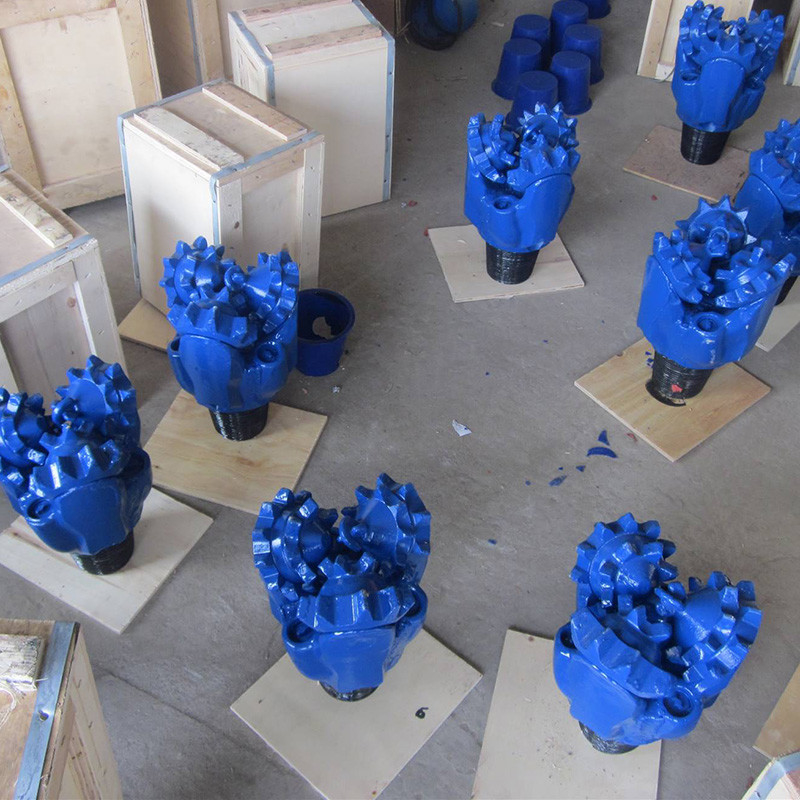

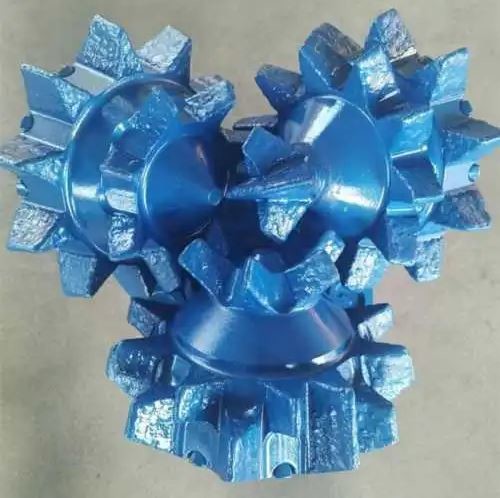

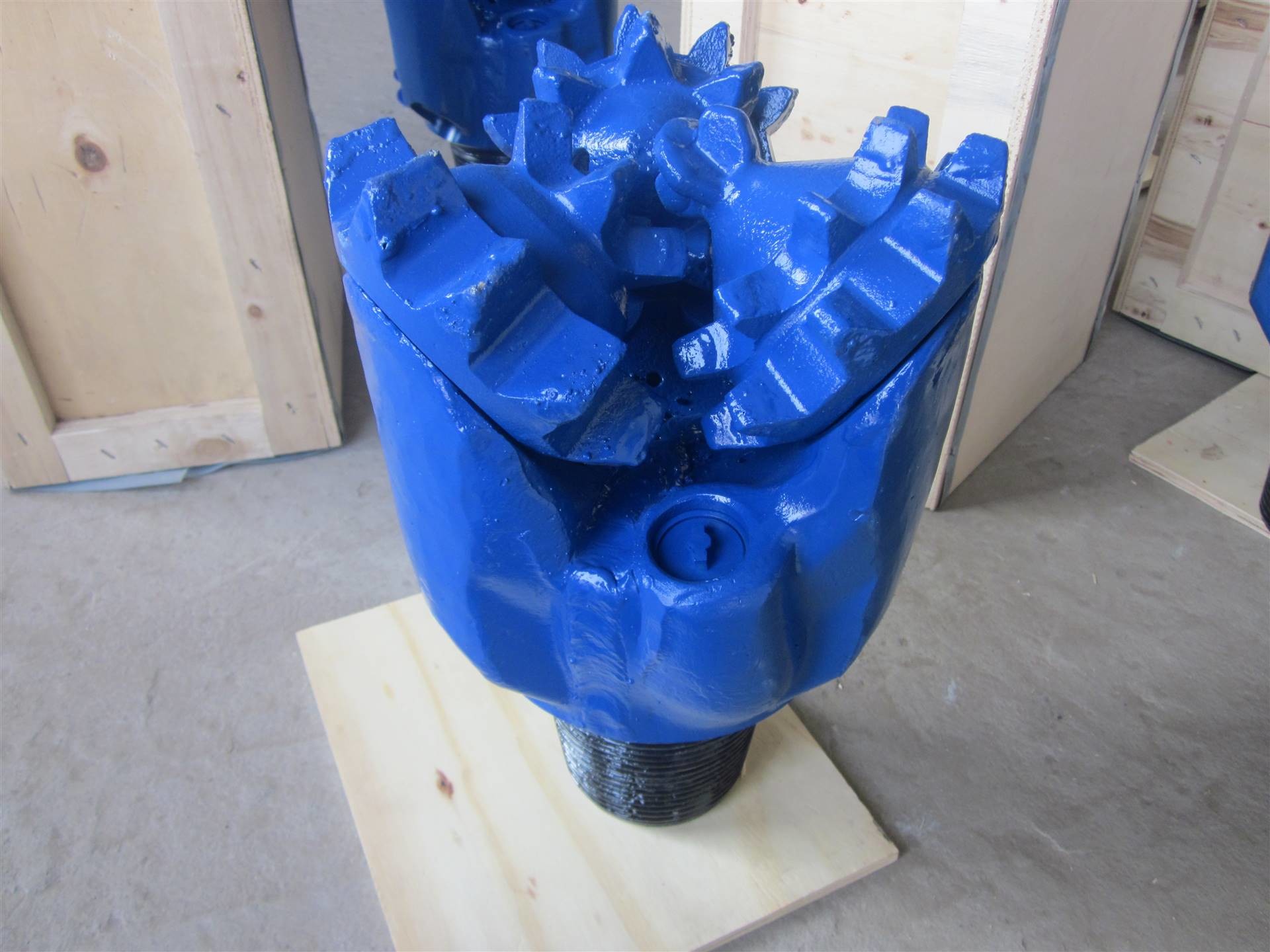

ثلاثية المخروط طاحونة الأسنان 8-3/4 بوصة التعدين حفر قطعة

لقمة الحفر ثلاثية المخروط 8-3/4 بوصة لعمليات التعدين IADC 217 مع وصلة API 4-1/2

الوصف

تعتبر لقمة الحفر ثلاثية المخروط مكونًا أساسيًا في مجموعة القاع المستخدمة في عمليات الحفر. تستخدم لقمة الحفر الميكانيكية هذه الحركة الدورانية والاحتكاك الميكانيكي الناتج عن أسنانها لإزالة سطح الصخر أثناء الحفر. والغرض منه هو تسخير الطاقة من سلسلة الحفر الدوارة وإمدادات الطين، وتطبيق هذه القوة بفعالية لتسهيل تعميق البئر.

مواصفات لقمة الحفر:

كيف تعرف جودة لقمة الحفر ثلاثية المخروط؟

• جواز سفر كود IADC الخاص بلقمة الحفر ثلاثية المخروط
• خيارات أسنان لقمة الحفر ثلاثية المخروط TCI والفولاذ
• إضافات كربيد التنجستن الإضافية في صفوف الكعب
• طلاء كربيد التنجستن على أجسام المخروط
• إدخالات كربيد التنجستن المطلية بالماس على مقياس المخاريط
• إدخالات كربيد التنجستن على ذيل أرجل
• فوهة مركزية إضافية لتنظيف المخاريط

ميزة لقمة الحفر ثلاثية المخروط هي أنها تأتي مع جواز سفرها الخاص على النحو التالي:

• مواصفات المخاريط
• ختم الجودة الموقع من قبل الشخص الذي صنع اللقمة وفحصها
• معلمات الحفر الموصى بها للحصول على أفضل أداء من اللقمة:
• وزن اللقمة
• سرعة الدوران
• حجم التدفق

التطبيقات

• التحقيق الجيوتقني
• استكشاف وتنقيب التعدين
• أجهزة القياس الجيوتقنية
• الفيزياء الأرضية

يعتمد نوع لقمة الحفر ثلاثية المخروط التي تختارها على الجيولوجيا التي تقوم بالحفر فيها وأقطار الثقب الذي تقوم بحفره. طورت الرابطة الدولية لمقاولي الحفر (IADC) نظامًا سهل الاستخدام لاختيار لقمة الحفر ثلاثية المخروط المناسبة لجيولوجيتك مع ميزات إضافية مثل حماية اللقمة لإطالة عمر الإنتاج.



أنواع محامل لقمة الحفر ثلاثية المخروط:

هناك ثلاثة أنواع رئيسية من تصميمات المحامل المستخدمة في لقمات الحفر ثلاثية المخروط:

• لقمة بكرة محمل مفتوحة قياسية:
في هذه اللقمات، ستدور المخاريط بحرية. يحتوي هذا النوع من اللقم على صف أمامي من محامل الكرة وصف خلفي من محامل الأسطوانة.
• لقم بكرات محملة مختومة
تحتوي هذه اللقم على ختم O-Ring مع خزان شحم لتبريد المحمل. تعمل الأختام كحاجز ضد الطين والقصاصات لحماية المحامل
• لقم بكرات محمل مجلة
هذه اللقم مبردة بالزيت/الشحم بشكل صارم مع محامل الأنف، وختم O-Ring وسباق لتحقيق أقصى أداء.


أكواد IADC

أكواد IADC تجعل من السهل وصف نوع لقمة الصخور المطلوبة.
تصنف الأرقام الثلاثة الأولى اللقمة وفقًا للتكوين المصممة لحفره وتصميم المحمل/الختم المستخدم.
1 و 2 و 3 تحددلقم الأسنان الفولاذيةمع 1 للتكوينات اللينة، و 2 للمتوسطة و 3 للتكوينات الصلبة.
الأكواد 4 و 5 و 6 و 7 و 8 تحددلقم إدخال كربيد التنجستنلتفاوت صلابة التكوين مع 4 هو الأقل صلابة و 8 هو الأصعب


أنواع التكوينات
يوضح ما يلي التكوين النموذجي والمرجع الخاص به IADC
1 و 4 تكوينات ناعمة ذات طبقات لزجة وقوة ضغط منخفضة، مثل الطين والمارل.

1 و 4 تكوينات ناعمة ذات قوة ضغط منخفضة مثل المارل والملح والأنهيدريت والشيست.

5 تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ومتداخلة مع طبقات صلبة، مثل الرمال والشيست والطباشير.

2 أو 6 تكوينات متوسطة إلى صلبة وكثيفة ذات قوة ضغط عالية إلى عالية جدًا، ولكن مع طبقات غير كاشطة أو صغيرة كاشطة، مثل الشيست والحجر الطيني والحجر الرملي والحجر الجيري والدولوميت والأنهيدريت.

3 أو 7 تكوينات صلبة وكثيفة ذات قوة ضغط عالية جدًا وبعض الطبقات الكاشطة، مثل الحجر الغريني والحجر الرملي والحجر الطيني.

8 تكوينات شديدة الصلابة والكشط مثل الكوارتزيت والصخور البركانية.


أكواد IADC - الأرقام تصنف الأرقام الثلاثة الأولى اللقمة وفقًا للتكوين المصممة لحفره وتصميم المحمل/الختم المستخدم.

الرقم الأول1 و 2 و 3 تحددلقم الأسنان الفولاذيةمع 1 للتكوينات اللينة، و 2 للمتوسطة و 3 للتكوينات الصلبة.
4 و 5 و 6 و 7 و 8 تحددكربيد التنجستنلقم إدخال لتفاوت صلابة التكوين مع 4 هو الأقل صلابة و 8 هو الأصعب.

الرقم الثاني1 و 2 و 3 و 4 هي تقسيمات فرعية أخرى لـالتكوينمع 1 هو الأقل صلابة و 4 هو الأصعب.

الرقم الثالثسيصنف هذا الرقم اللقمة وفقًا لـنوع المحمل/الختمعلى النحو التالي:
لقمة بكرة محمل مفتوحة قياسية لقمة بكرة محمل مفتوحة قياسية،
لقمة بكرة محمل مفتوحة قياسية مبردة بالهواء مع حماية المقياس والتي يتم تعريفها على أنها إدخالات كربيد في كعب المخروط لقمة بكرة محمل مختومة لقمة بكرة محمل مختومة مع حماية المقياس لقمة محمل مجلة مختومة لقمة محمل مجلة مختومة مع حماية المقياس.

الرقم الرابعتُستخدم رموز الأحرف التالية في موضع الرقم الرابع للإشارة إلىميزات إضافية: A. تطبيق الهواء R. اللحامات المقواة C. النفاثة المركزية S. سن فولاذي قياسي D. التحكم في الانحراف X. إدخال الإزميل E. النفاثة الممتدة Y. الإدخال المخروطي G. حماية إضافية للمقياس Z. شكل إدخال آخر J. انحراف النفاثة
