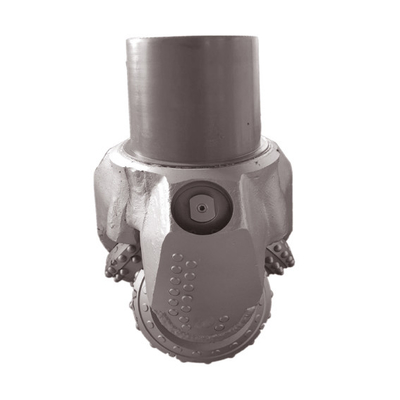

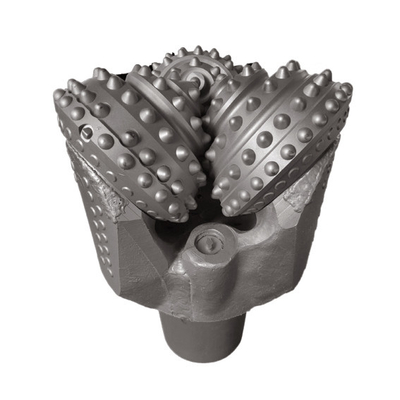

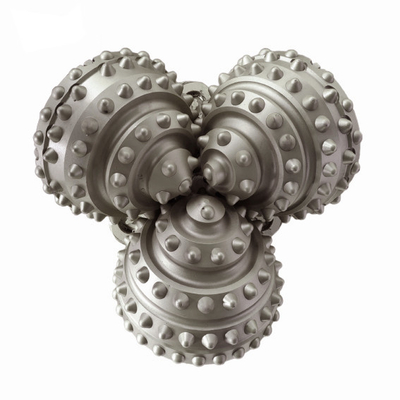

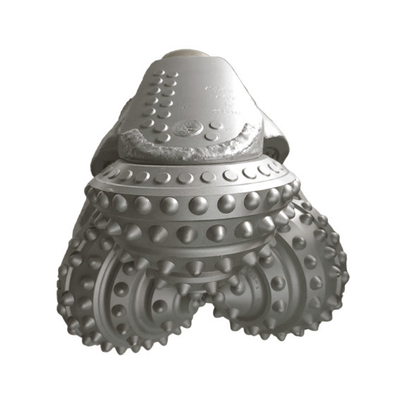

رأس حفر مخروطي دوار 12-1/2 بوصة رأس حفر ثلاثي المخروط TCI من مواصفات API

1. الأوصاف:

تم تصميم رؤوس TCI (إدخال كربيد التنجستن) خصيصًا للحفر في تشكيلات الصخور المتوسطة إلى الصلبة. تشتمل هذه الرؤوس على مجموعة متنوعة من إدخالات الكربيد، بما في ذلك الإدخالات الكروية للصخور شديدة الصلابة والإدخالات المخروطية للصخور الأكثر نعومة. يعتمد اختيار صفوف الإدخال على تطبيق الحفر المحدد والحجم المطلوب للفتحة. علاوة على ذلك، هناك خيارات متاحة لكل من المحامل المفتوحة والمختومة، إلى جانب ثلاثة أنواع من حماية الذيل. TCI هو اختصار لـ Tungsten Carbide Insert.

2. المواصفات:

3 . ملف تعريف الرأس

4  . أنواع المحامل

هناك ثلاثة أنواع أساسية من تصميمات المحامل المستخدمة في رؤوس الحفر ثلاثية المخروط:

• رأس أسطواني بمحمل مفتوح قياسي:

في هذه الرؤوس، ستدور المخاريط بحرية. يحتوي هذا النوع من الرؤوس على صف أمامي من محامل الكرة وصف خلفي من محامل الأسطوانة.

• رؤوس أسطوانية بمحمل مختوم

تحتوي هذه الرؤوس على ختم O-Ring مع خزان شحم لتبريد المحمل. تعمل الأختام كحاجز ضد الطين والقصاصات لحماية المحامل

• رؤوس أسطوانية بمحمل مجلة

هذه الرؤوس مبردة بالزيت/الشحم بشكل صارم مع محامل الأنف، وختم O-Ring وسباق لتحقيق أقصى أداء.

5. السؤال:

ما الذي يجب أن ننتبه إليه عند اختيار رأس الحفر ثلاثي المخروط؟

• جواز سفر رمز IADC
• خيارات سن TCI والفولاذ
• إدخالات كربيد التنجستن الإضافية في صفوف الكعب
• طلاء كربيد التنجستن على أجسام المخاريط
• إدخالات كربيد التنجستن المطلية بالماس على مقياس المخاريط
• إدخالات كربيد التنجستن على ذيل أرجل
• فوهة مركزية إضافية لتنظيف المخاريط

تتميز الرؤوس ثلاثية المخروط بأنها تأتي مع جواز سفر خاص بها على النحو التالي:

• مواصفات المخاريط
• ختم الجودة الموقع من قبل الشخص الذي صنع الرأس وفحصه
• معلمات الحفر الموصى بها للحصول على أفضل أداء من الرأس:
• وزن الرأس
• سرعة الدوران
• حجم التدفق

أي نوع من الرؤوس ثلاثية المخروط يجب أن تختار؟

يعتمد ذلك على الجيولوجيا التي تقوم بالحفر فيها وأقطار الثقب الذي تقوم بالحفر فيه. طورت الرابطة الدولية لمقاولي الحفر (IADC) نظامًا سهل الاستخدام لاختيار رأس الحفر ثلاثي المخروط المناسب لجيولوجيتك مع ميزات إضافية مثل حماية الرأس لإطالة عمر الإنتاج.
