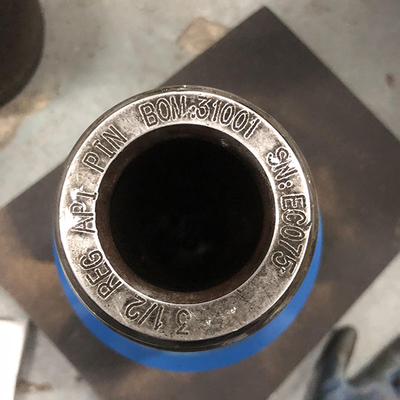

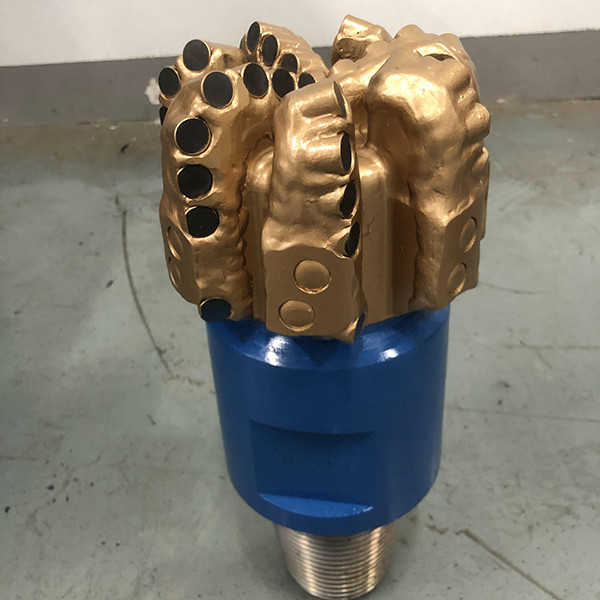

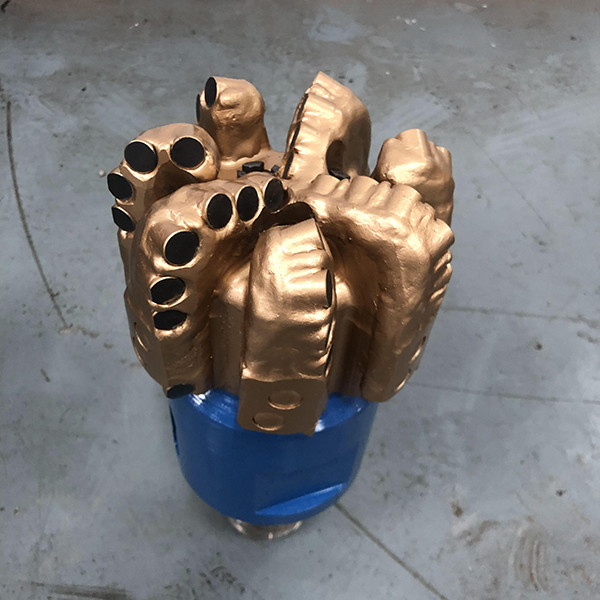

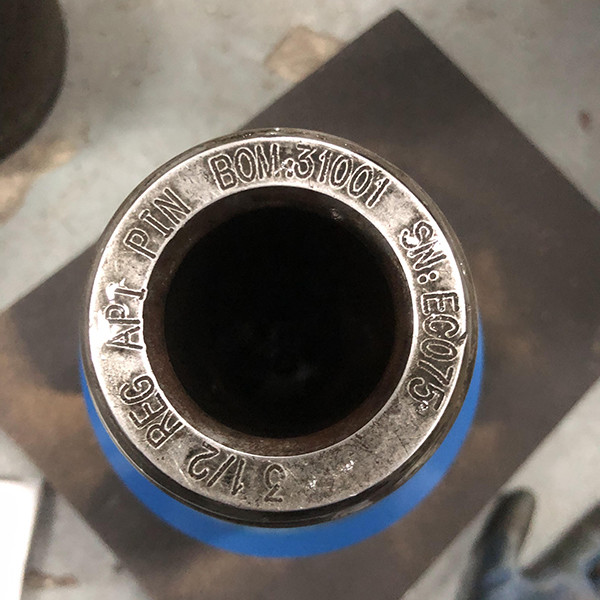

PDC حفرة قطعة 6 بوصة الماس حفرة قطعة صخرة صلبة مع API 3-1/2 في صندوق دبوس

PDC قطعة الماس 6 بوصة قطعة حفر صخرة صلبة مع API 3-1/2 بوصة صندوق دبوس

1 ، الوصف:

وفقا للجمعية الدولية لمقاولي الحفر (IADC) ، تصنيف قطعة الحفر الثابت يتكون من أربعة أحرف تعني:

• مادة الجسم
• كثافة القطع
• حجم أو نوع القطع
• ملف تعريف بت

جميع قطع الحفر لدينا مناسبة لمعايير API وتستخدم في صناعة الحفر.

الحفرة PDC حجم 3 ~ 22 بوصة مع 3 ~ 9 شفرات متوفرة. وقطع تصنيف مختلفة اختيارية وفقا لميزانيتك.

2خصائص التصميم:

• تم تصميم جسد الفولاذ سبائك 3D معالجة CNC للحصول على أقصى قوة الشفرة والجسم.

• كربيد التنغستن الصلب في المناطق الحرجة لزيادة مقاومة التآكل والتكسير.

• وسائط مقياس محسنة مع إدراج كاربيد التنغستن (TCI) للحماية المتزايدة للمقياس.

• تم تحسين الملف البارابوليكي لعدد الشفرات وكمية القطع واستقرار القطعة.

• أماكن قطع PDC متوازنة القوة تقلل من دوار القطعة وتحفر ثقبًا مستديرًا دقيقًا.

• تصميم شفرة غير متماثل يقلل من هارمونيات الحفر.

• يتم وضع عناصر حماية الشفرة بشكل استراتيجي لتحقيق أقصى قدر من عمر القطعة. تحتوي القطاعات القياسية على مضارب TCI احتياطي بينما تحتوي قطاعات "X" على قطع PDC احتياطي.

3المواصفات:

4 ، ملف PDC Bit

5.أجهزة قطع PDC للحفر

أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة الحفر. تقوم حفرات PDC بإزالة الصخور بشكل رئيسي عن طريق القص.

فمحطات PDC تتعرض لكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.

أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.

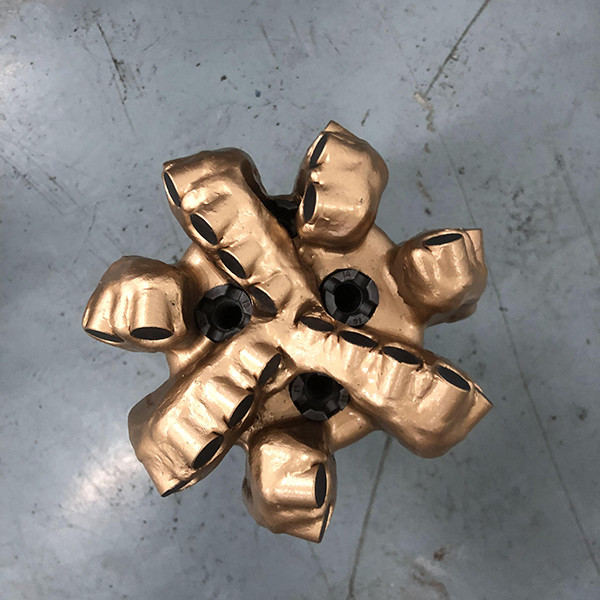

6فوهات PDC الحفر

تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).

يضطلع وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها بدور حاسم في كفاءة أداء الحفر.

قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.

7قطع PDC للجسم الصلب

الجسم الفولاذي هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الاصطدام العالية، لكنه أكثر ليونة ولا يحتوي على ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عالية.

أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.

ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.

تتفاوت حفرات الماس الكريستالية الكثيفة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.

8.ما هي الاختلافات الرئيسية بين مخروط الدوار وقطع الثقوب الثابتة؟

بشكل عام، هناك فئتين مختلفتين من الحفر، مخروطات الدوار وقطع قطع ثابت.

• تتميز أجزاء المخروط المتحركة بالدوائر التي تدور حول المحامل. تستخدم أجزاء المخروط المتحركة أسنان الفولاذ أو إدراجات كربيد التونغستين كعناصر قطع.
• تستخدم قطع الماس الثابتة عناصر قطع الماس لتجزئة الصخر. معظم أنواع قطع الماس الثابتة هي الماس متعدد البلورات (PDC) والماس الطبيعي (الطواحين) والقطع المغطاة بالماس.
• تعتمد عمر قطع الماس الثابتة بشكل رئيسي على ارتداء قطع الماس في حين أن عمر قطع المخروطات المتحركة يقتصر عموماً على عمر المحامل بدلاً من ارتداء القطع.
• عندما يتم اختيارها بشكل صحيح للتشكيل الذي سيتم حفرة ، عادة ما يكون لقطة القطع الثابتة عمر أطول من قطعة المخروط الدوار ، وبشكل عام فإن قطعات PDC حفر أسرع.
• تتم إزالة قطع PDC من الصخر بشكل رئيسي عن طريق القص ، في حين أن قطع الماس الطبيعي والإمبريج تثبيت بشكل رئيسي عن طريق الحرث وطحن الصخر. تتم إزالة الصخر عن طريق سحقها وتحفيزها وشحذها.
• تتكون قطع مخروط الدوار من ثلاثة أرجل مصفحة مع بعضها البعض.
• تحتوي كل ساق على مخروط متداول مزود بأسنان أو إدخالات. يتم طحن الأسنان مباشرة في المخروط حيث يتم دفع إدخالات كربيد التنغستن في الثقوب التي يتم حفرها في المخروط.
• وتسمى المخاريط الدوارة التي تم طحن الأسنان فيها بقطع الأسنان. هذه الأسنان الفولاذية مشحونة بواجهة صلبة وقائية تزيد بشكل كبير من عمر القطعة.يتم استخدام قطع الأسنان الفولاذية بشكل رئيسي لتطبيقات الصخور الناعمة السريعة مثل قطع السطح أو الآبار الضحلةعندما تكون القطع مصنوعة من إدراجات كربيد التنغستن ، تسمى القطعة قطعة TCI (إدراجات كربيد التنغستن). قطعات TCI أكثر متانة ولكنها ليست عدوانية مثل قطعة الأسنان الفولاذية.تستخدم TCIs في تطبيقات صعبة أكثر كاشطة.
