شركة سوزو للآلات الطاقة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | EN |
| إصدار الشهادات: | API . ISO |
| رقم الموديل: | 8500 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | nogotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | L/C، T/T |
| القاطع: | PDC | نوع الجسم: | الصلب الجسم |
|---|---|---|---|
| حجم القاطع: | 1613 و 1310 | مادة الجسم: | الفولاذ المسبوب |
| تشكيل الصخور: | و<6 | التطبيق: | حفر البئر النفطي |
| شفرات: | 6 ريش | فوهات: | 6 |
| اللون: | متطلبات المشتري | الحزمة: | صندوق خشبي |
| إبراز: | الماس البوليكريستالين Bi Center Drill Bit,ثنائي مركز حفر 6 شفرات,ثنائي المركز PDC بيت للثقب,Bi Center Drill Bit 6 Blades,Bicenter PDC Bit For Well Drilling |
||

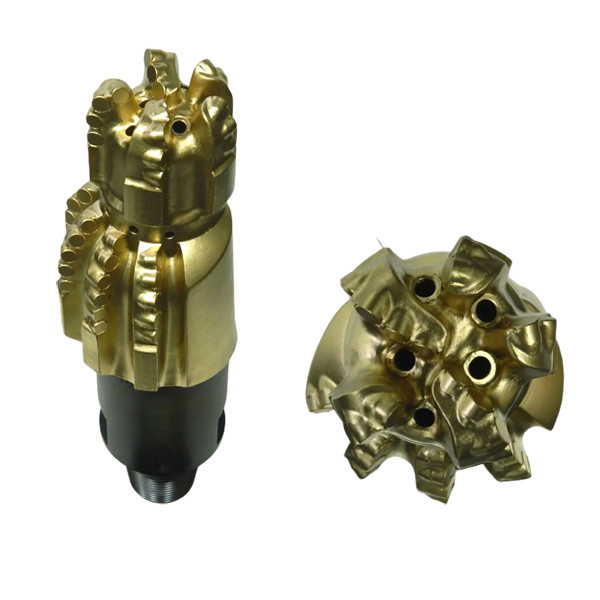

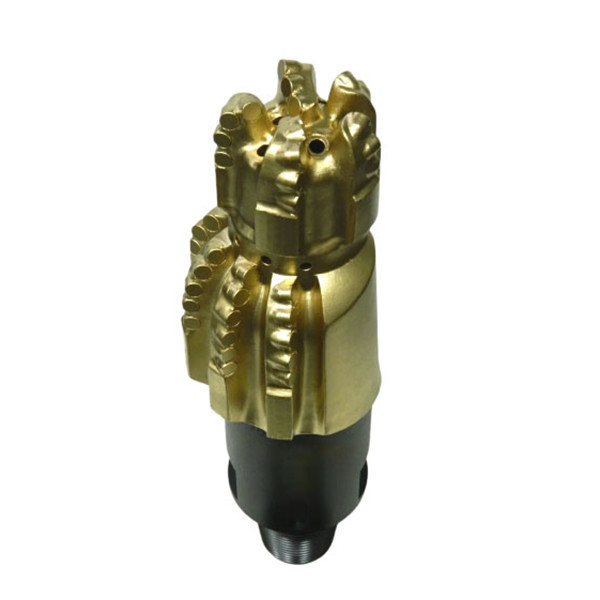

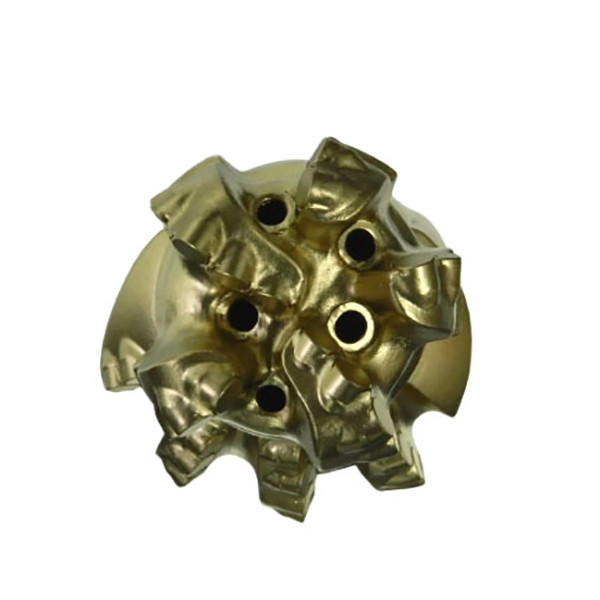

ثنائي المركز الماس حفرة قطعة 8-1 / 2 بوصة PDC Daul حفرة قطعة من الماس حفرة أداة
1وصف
قطعة متكاملة ومركزية تستخدم للحفر في نفس الوقت و تحت الحفرة.
نحن نقدم مجموعة من أجزاء المركز الثنائي في كل من أنواع الجسم الفولاذ والمصفوفة.
الخصائص التالية لتحسين الأداء موجودة في منتجات Bi-Center:
اعتماداً على متطلبات التطبيق واختيارات العميل، يمكن إنشاء بتات Bi-Center لدينا مع أو بدون الميزة.نطاق الحجم هو 3-7/8 "إلى 17-1/2" مع عدد من الشفرات المحددة للتطبيق.
| حجم المركز | حجم المثبت | % حجم الحفر |
| 17 × 20 | 14.5 | 72 |
| 14.5 × 17.5 | 13 | 74 |
| 12.25 × 14.75 | 11.5 | 78 |
| 12.25 × 13.5 | 10.5 | 78 |
| 10.625 × 11.5 | 9.25 | 80 |
| 10.625 × 12.25 | 10 | 82 |
| 8.5 × 9.875 | 8.25 | 84 |
| 6.5 × 7.5 | 6.5 | 86 |
| 6×7 | 6 | 86 |
2المواصفات
| مواصفات البيت | ||
| نوع الجسم | الفولاذ | |
| حجم القطع الرئيسي | 11ملم | |
| فوهة: | 5N50 | |
| اتصال البت | 2-3/8 ريج API Pin | |
| طول المقياس | 2 | |
| اجعل الطول | ||
| معايير العملية | ||
| سرعة الدوران | 60-DTH | |
| الوزن على القطعة | 14-100 KN | 3-22 كيلوغرام |
| معدل التدفق | 25-36 إلبس | 397 ~ 570 gpm |
| تعويض الدوران | 16-22 KN.M | 16-12 كيلوبايت |
3 تكوين مركز ثنائي
الأحجام الثلاثة للقطعة ثنائية الوسط هي قطر القطعة الطيار، قطر الثقب المحفر، وقياس عبور أو قطر عبور الغلاف.قد تتحرك القطعة إلى جانب واحد من الثقب عندما يتم خفضها أو رفعها من خلال الغلاف، لذلك قطر المرور هو أصغر من قطر الحفر.
يحافظ قطعة الطيار على الخيط في الوسط بينما يتم الضغط على شفرات المكافحة المتحركة ضد جانب الثقب.
لا يمكن وضع مُثبت يساعد في مركز حركة الحفر مباشرة فوق قطعة مركزية لأن عليه السماح لها بالتحرك عبر الغلاف.يمكن فقط استقرار الجزء قليلا نتيجة لذلك.
هذا الإنتقال يحد أيضاً من قطر المحرك السفلي المستخدم خلف القطعةوقد زادت من نطاق الحفر ثنائي المركز في الآبار بزاوية عالية.
4 التجديف مقابل الحفر
5الخصائص/المزايا
• هيكل القطع المتوازن بالقوة هذا يقلل بشكل كبير من احتمال حدوث أحداث ديناميكية تحت الحفرة ، حتى في التطبيقات المتطلبة.
• تصميمات هيدروليكية متطورة من CFD: يضمن المواقع المثلى للمفاضلة والتوجيه تنظيف و تبريد فعال للقطعة ، ومنع إعادة تدوير القطع ، والحد من خطر الكرات.
• مجموعة واسعة من قطع PDC من الدرجة الأولى التي يمكن تعديلها لتتناسب مع متطلبات أي تطبيق محدد.
• تم تصميم جميع أجزاء Bi-Center لحفر أحذية الغلاف بكفاءة.
• استجابة الاتجاهية: تم تصميم جميع تصاميم قطعة Bi-Center مع الأخذ في الاعتبار الاتجاهية ، ويمكن أن تعمل بفعالية مع المحركات الاتجاهية التي لديها انحناءات تصل إلى 2.
6مزايا المركز الثنائي
هذه التحسينات والتعديلات خفضت القوى الجانبية التي تعمل على القارب، وتقلل من ميل الطيار إلى دوامة،ومنعت الحفرة من الحفر بعمق في جدار الحفرالآن الحفر ثنائي المركز بنجاح الثقوب المنحرفة عن طريق تسخير وإدارة هذا الدفع لحفر في الحالات التي يحتاج فيها حفر حفر.كما تمنع أجزاء المركز الثنائي من التدفق وتقلل من رحلات الحفر، من بين فوائد أخرى.
• زيادة الغلاف من خلال مناطق الثقوب المنحنية.
• في أقرب وقت ممكن، قم بحل أي قطع بالصخرة المتضخمة أو الملح الزاحف.
• اكبر فتحات غطاء النافذة
• تقليل القيود الاتجاهية في فتحات القطر الصغير.
• تجنب استخدام تشكيلات غير متوازنة للجولات الثانية.
