شركة سوزو للآلات الطاقة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | EN |
| إصدار الشهادات: | API . ISO |
| رقم الموديل: | 10625 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | nogotiation |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 5000 قطعة / سنة |
| إبراز: | 6-5/8 TCI تريكون بيت,حفر الصخور TCI Tricone Bit,حفر الكربيد التونغستيني,Rock Drilling TCI Tricone Bit,Tungsten Carbide Insert Drill Bits |
||
|---|---|---|---|

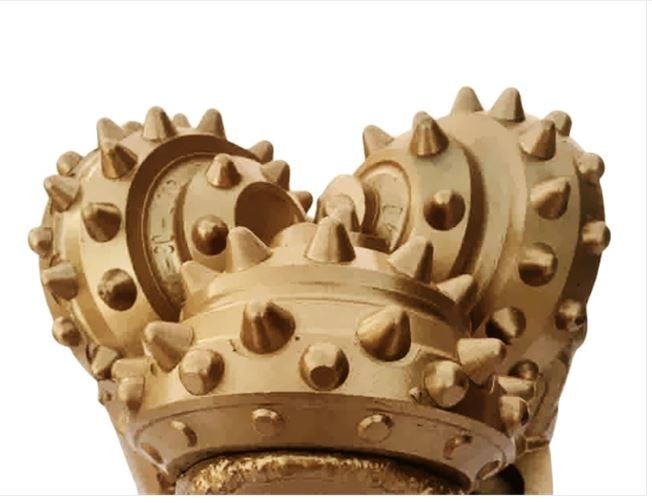

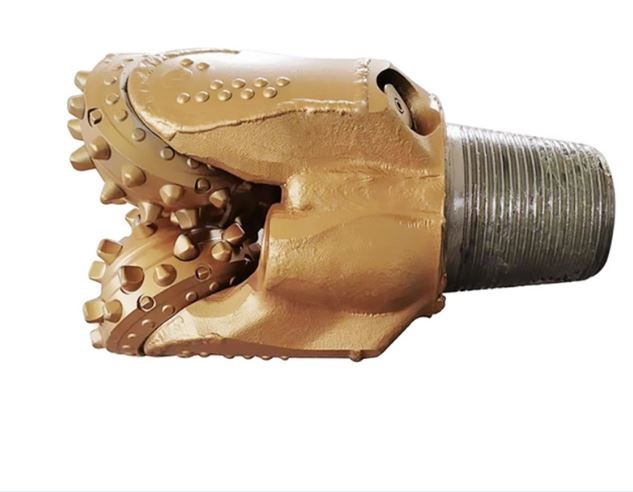

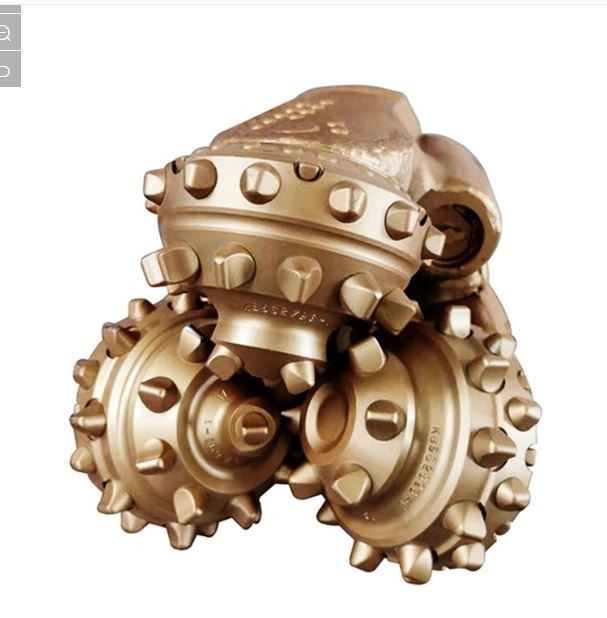

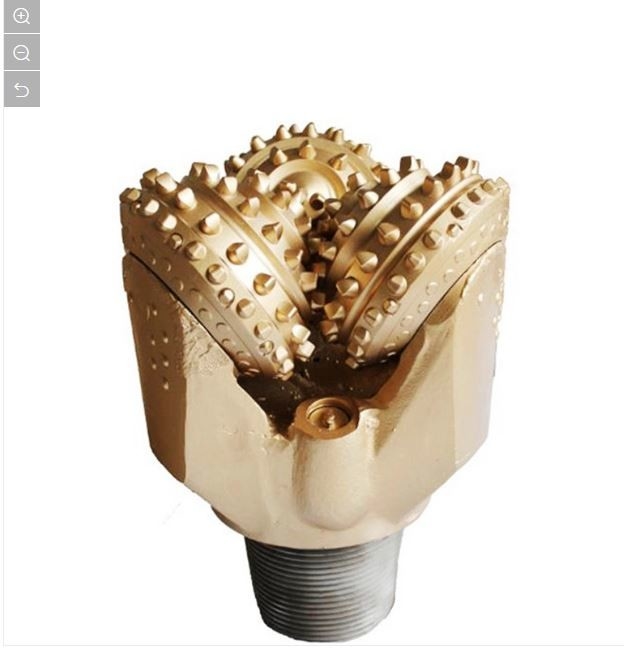

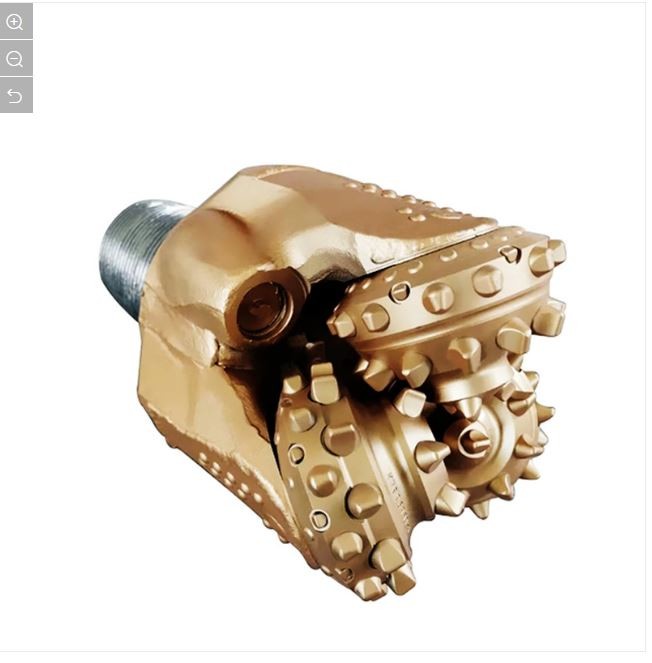

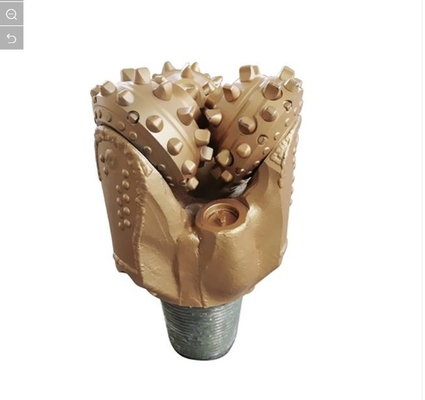

تريكون بيت 10-5/8 بوصة TCI بيت من IADC 536 مع دبوس API 6-5/8
وصف
قطعة التريكون هي عنصر أساسي في مجموعة الحفر السفلية المستخدمة في عمليات الحفر.يستخدم هذا الحفر الميكانيكي الحركة الدوارة والاحتكاك الميكانيكي الناتج عن أسنانه لإزالة سطح الصخور أثناء الحفرالغرض منه هو تسخير الطاقة من خيط الحفر الدوار وإمدادات الطين، وتطبيق هذه القوة بفعالية لتسهيل عمق البئر.
المواصفات:
| مواصفات المنتج | ||||||||
| اسم المنتج | 10 5/8 بوصة، تيكي تريكون بيت | |||||||
| الحجم | 10 5/8 بوصة، 269.7 ملم | |||||||
| نوع الأسنان | إدراج TCI / Tungsten Carbide | |||||||
| الاتصال | 6- 5/8" API Reg | |||||||
| محامل | حمالات الدوار المطاطية المغلقة | |||||||
| فوهة | ثلاث فوهات النفاثات والنفاثات الوسطى | |||||||
| التطبيق | البئر المائي، البئر النفطي، القوة العالية، الاستكشاف، الخ | |||||||
| الوزن | 640 كيلوغرام | |||||||
| شهادة | المادة 7-1،SY/T5164،ISO9001:2008 | |||||||
| تشكيل الصخور الموصى به | ||||||||
| للصخور الصلبة إلى الصلبة جداً ذات قوة ضغط عالية وقوة سحب عالية، مثل الحجر الجيري، الدولوميت، الحجر الرملي والشرت، الخ. | ||||||||
| معايير الحفر الموصى بها للتطبيق | ||||||||
| النوع و رمز الـ IADC | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB ((KN/mm) | 0.35 ~ 0.90 | 0.35 ~ 0.95 | 0.35 ~ 100 | 0.35 ~ 105 | 0.35 ~ 105 | 0.35 ~ 105 | 0.70 ~ 120 | 0.70 ~ 120 |
| RPM ((r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
كيف تعرف نوعية قطعة التريكون ؟
الميزة الثلاثية هي أنها تأتي مع جواز سفر خاص بهم كما هو موضح أدناه:
التطبيقات
أي نوع من الـ (تريكون) تختاره يعتمد على الجيولوجيا التي تقوم بحفرها وعرض الحفر الذي تقوم بحفرة. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| TRICONE BIT إدراجات كربيد التلفستين | ||
| النموذج | الأداء | التطبيق |
| القصير | دخول عال للصخور البلاستيكية | صخرة بلاستيكية ناعمة و متوسطة القسوة |
| مخروط | نفس مثل الطين بالإضافة إلى ارتفاع كسر ومقاومة الدوران | الصخور الهشة المتوسطة إلى الصلبة |
| كرة | مقاومة كسر عالية جداً | الصخور الهشة المتوسطة إلى الصلبة |
أنواع العوارض
هناك بشكل رئيسي ثلاثة أنواع من تصاميم المحامل المستخدمة في قطع الحفر الثلاثية:
• عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة:
على هذه القطع سوف تدور المخاريط بحرية. هذا النوع من القطع لديه صف الأمام من محامل الكرات و صف الخلف من محامل الدوار.
• أجزاء محمولة مغلقة
هذه القطع لديها ختم O-Ring مع خزان الدهون لتبريد الوعاء. يعمل الختم كحاجز ضد الوحل والقطع لحماية الوعاء
• محامل المجلة أجزاء اللولب
هذه الأجزاء مُبردة بالزيت والشحوم بشكل صارم مع محامل الأنف، وسرقة حلقات O وسباق لأقصى أداء.
رموز الـ IADC
رموز IADC تجعل من السهل وصف نوع الصخرة المطلوبة.
الأرقام الثلاثة الأولى تصنف الشفرة وفقًا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
الرموز 4 و 5 و 6 و 7 و 8كربيد التونغستينمن أجل صلابة تشكيل مختلفة مع 4 أن تكون الأكثر ليونة و 8 أصعب
أنواع التشكيلات
يظهر ما يلي التكوين النموذجي ومراجعها IADC
1 و 4 التكوينات الناعمة ذات الطبقات اللزجة وقوة الضغط المنخفضة، مثل الطين والمرات.
1 و 4 التكوينات الناعمة ذات القوة الضغطية المنخفضة مثل المارول والملح والأنهيدريت والصخر الصخري
5 التكوينات الناعمة إلى المتوسطة ذات القوة الضغطية المنخفضة والمترابطة مع طبقات صلبة ، مثل الرمال والشظايا والطباشير.
2 أو 6 تشكيلات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جداً ، ولكن مع طبقات غير مطحنة أو صغيرة مطحنة ، مثل الصخر ، الحجر الرملي ، الحجر الجيري ،الدولوميت والأنهيدريت.
3 أو 7 تشكيلات صلبة وكثيفة ذات قوة ضغط عالية للغاية وبعض الطبقات الحادة، مثل الحجر الرمادي والحجر الرملي والحجر الطيني.
8 تشكيلات صلبة جداً ومتجرفة مثل الكوارتزيت والصخور البركانية.
رموز الـ IADC- الأرقام الأرقام الثلاثة الأولى تصنف القطعة وفقا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
الرقم الأول1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
4، 5، 6، 7 و 8 تعيينكربيد التونغستينإدراج بيتس لمتغير صلابة تشكيل مع 4 هو الأكثر ليونة و 8 أصعب.
الرقم الثاني1، 2، 3 و 4 هي تقسيمات أخرىالتشكيلمع 1 أن يكون الأكثر ناعمة و 4 أصعب.
الرقم الثالثهذا الرقم سيقوم بتصنيف البيت وفقانوع المحامل/الختمكما يلي:
عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
الرقم الرابعيتم استخدام الرموز الحرفية التالية في الموقع الرابع لتحديدميزات إضافية: A. تطبيق الهواء R. الحوائط المعززة C. الجهاز المركزي S. الأسنان الصلبة القياسية D. التحكم في الانحراف X. إدراج القصبة E. الطائرة الممتدة Y. الإدراج المخروطي G. حماية المقياس الإضافي Z. شكل الإدراج الآخر J.الانحرافات النفاثة
