شركة سوزو للآلات الطاقة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | EGT |
| إصدار الشهادات: | API |
| رقم الموديل: | مثقاب tricone |
| الحد الأدنى لكمية: | التفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي وصندوق معدني |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة / السنة |
| النوع: | مثقاب، طحن بت الأسنان | المواد: | سبائك الصلب، الماس، كربيد التنغستن |
|---|---|---|---|
| الاستخدام: | حفر الآبار وحفر الصخور | نوع الجهاز: | أداة الحفر |
| نوع المعالجة: | تزوير ، صب | إصدار الشهادات: | API |
| التطبيق: | ثقب جيد | اسم المنتج: | مثقاب tricone |
| إبراز: | 12/4 بوصة ثلاثي المخروط,أداة الحفر ثلاثية المخروط API,IADC 217 قطعة ثلاثية المخروط,API Drilling Tool Tri-cone Bit,IADC 217 Tri-cone Bit |
||

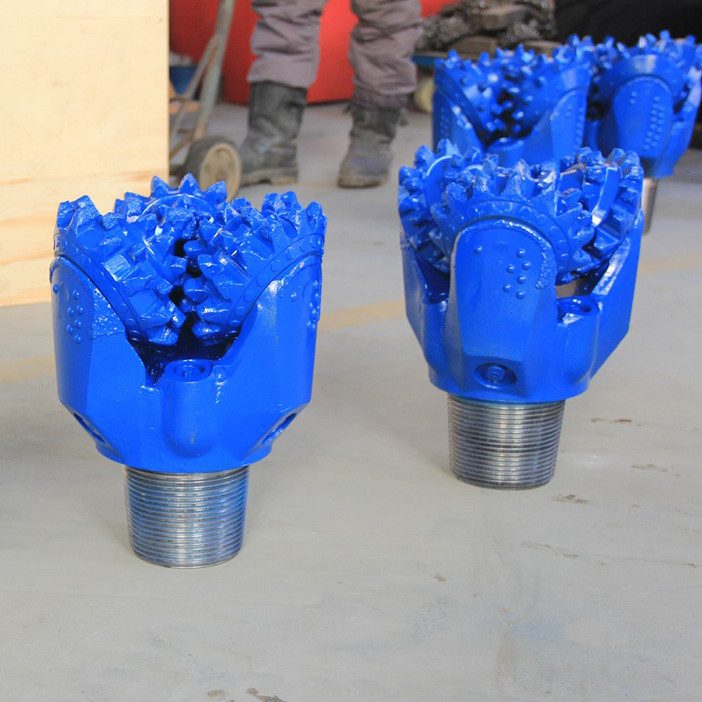

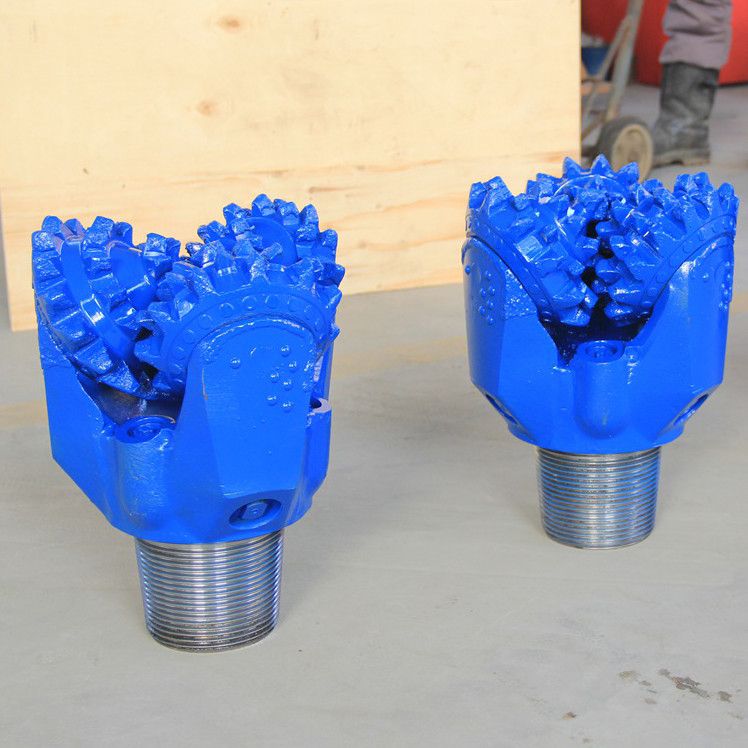

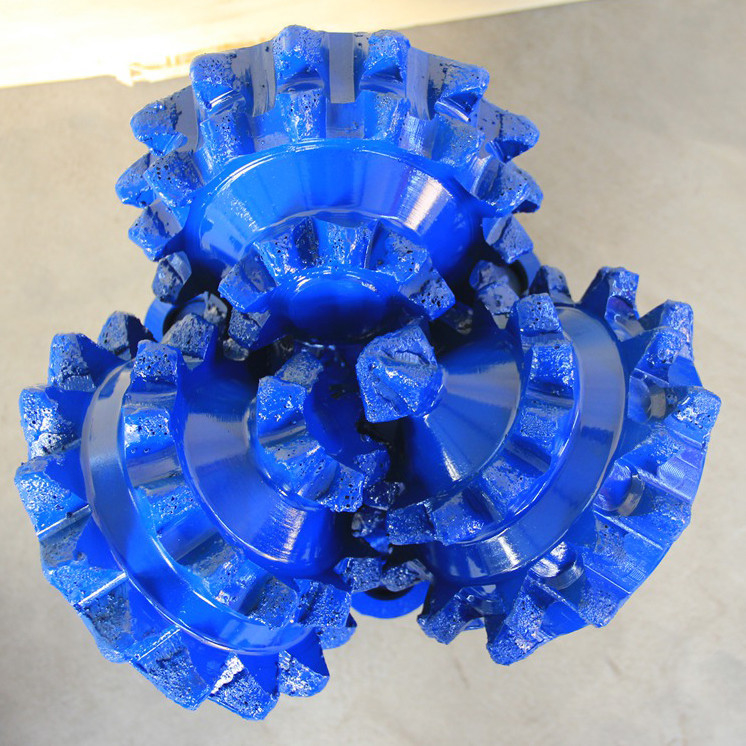

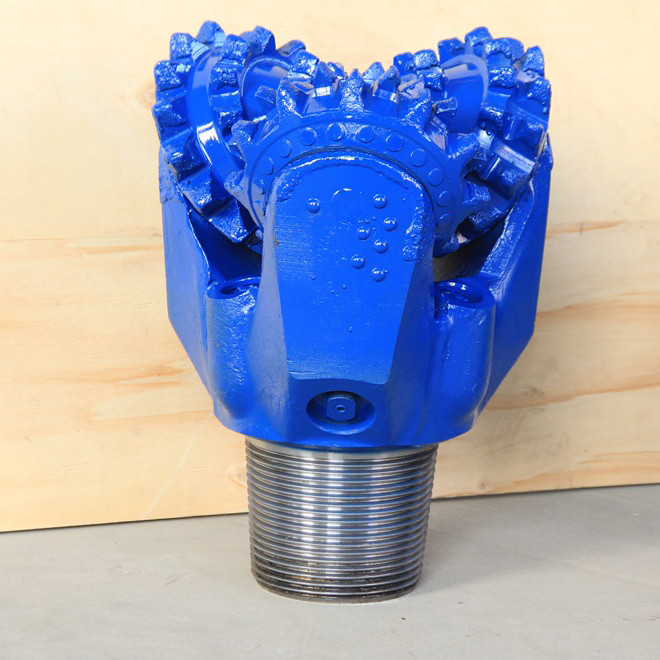

ثلاثية المخروط قطعة 12-1/4 بوصة طحن الأسنان IADC 217 من أداة الحفر API
الوصف:
قطعة التريكون هي عنصر أساسي في مجموعة الحفر السفلية المستخدمة في عمليات الحفر.يستخدم هذا الحفر الميكانيكي الحركة الدوارة والاحتكاك الميكانيكي الناتج عن أسنانه لإزالة سطح الصخور أثناء الحفرالغرض منه هو تسخير الطاقة من خيط الحفر الدوار وإمدادات الطين، وتطبيق هذه القوة بفعالية لتسهيل عمق البئر.
مواصفات حفر PDC:
| المواصفات | ||||||||
| اسم المنتج | 12/4 بوصة، TCI تريكون بيت | |||||||
| الحجم | 12/4 بوصة، 311.1ملم | |||||||
| نوع الأسنان | إدراج TCI / Tungsten Carbide | |||||||
| الاتصال | 6- 5/8" API Reg | |||||||
| محامل | حمالات الدوار المطاطية المغلقة | |||||||
| فوهة | ثلاث فوهات النفاثات والنفاثات الوسطى | |||||||
| التطبيق | البئر المائي، البئر النفطي، القوة العالية، الاستكشاف، الخ | |||||||
| الوزن | 99 كيلوغرام | |||||||
| شهادة | المادة 7-1،SY/T5164،ISO9001:2008 | |||||||
كيف تعرف نوعية قطعة التريكون ؟
ميزة قطعة التريكون هي أنها تأتي مع جواز سفر خاص بها كما هو موضح أدناه:
التطبيقات:
أي نوع من الـ (تريكون) تختاره يعتمد على الجيولوجيا التي تقوم بحفرها وعرض الحفر الذي تقوم بحفرة. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| تريكون بيت كاربيد التولفستين | ||
| النموذج | الأداء | التطبيق |
| القصير | دخول عال للصخور البلاستيكية | صخرة بلاستيكية ناعمة و متوسطة القسوة |
| مخروط | نفس مثل الطين بالإضافة إلى ارتفاع كسر ومقاومة الدوران | الصخور الهشة المتوسطة إلى الصلبة |
| كرة | مقاومة كسر عالية جداً | الصخور الهشة المتوسطة إلى الصلبة |
أنواع محامل التريكون بيت:
هناك بشكل رئيسي ثلاثة أنواع من تصاميم المحامل المستخدمة في قطع الحفر الثلاثية:
• عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة:
على هذه القطع ستدور المخاريط بحرية. هذا النوع من القطع لديه صف أمامي من محامل الكرات و صف خلفي من محامل الدوار.
• أجزاء محمولة مغلقة
هذه القطع لديها ختم O-Ring مع خزان الدهون لتبريد الوعاء. يعمل الختم كحاجز ضد الطين والقطع لحماية الوعاء
• محامل المجلة أجزاء اللولب
هذه القطع مُبردة بالزيت والشحوم بشكل صارم مع محامل الأنف، وختم حلقات O و سباق لأقصى أداء.
رموز الـ IADC
رموز IADC تجعل من السهل وصف نوع الصخرة المطلوبة.
الأرقام الثلاثة الأولى تصنف الشفرة وفقًا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
الرموز 4 و 5 و 6 و 7 و 8كربيد التونغستينمن أجل صلابة تشكيل مختلفة مع 4 أن تكون الأكثر ليونة و 8 أصعب
أنواع التشكيلات
يظهر ما يلي التكوين النموذجي ومراجعها IADC
1 و 4 التكوينات الناعمة ذات الطبقات اللزجة وقوة الضغط المنخفضة، مثل الطين والمرات.
1 و 4 التكوينات الناعمة ذات القوة الضغطية المنخفضة مثل المارول والملح والأنهيدريت والصخر الصخري
5 التكوينات الناعمة إلى المتوسطة ذات القوة الضغطية المنخفضة والمترابطة مع طبقات صلبة ، مثل الرمال والشظايا والطباشير.
2 أو 6 تشكيلات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جداً ، ولكن مع طبقات غير مطحنة أو صغيرة مطحنة ، مثل الصخر ، الحجر الرملي ، الحجر الجيري ،الدولوميت والأنهيدريت.
3 أو 7 تشكيلات صلبة وكثيفة ذات قوة ضغط عالية للغاية وبعض الطبقات الحادة، مثل الحجر الرمادي والحجر الرملي والحجر الطيني.
8 تشكيلات صلبة جداً ومتجرفة مثل الكوارتزيت والصخور البركانية.
رموز الـ IADC- الأرقام الأرقام الثلاثة الأولى تصنف القطعة وفقا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
الرقم الأول1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
4، 5، 6، 7 و 8 تعيينكربيد التونغستينإدراج بيتس لمتغير صلابة تشكيل مع 4 هو الأكثر ليونة و 8 أصعب.
الرقم الثاني1، 2، 3 و 4 هي تقسيمات أخرىالتشكيلمع 1 أن يكون الأكثر ناعمة و 4 أصعب.
الرقم الثالثهذا الرقم سيقوم بتصنيف البيت وفقانوع المحامل/الختمكما يلي:
عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
الرقم الرابعيتم استخدام الرموز الحرفية التالية في الموقع الرابع لتحديدميزات إضافية: A. تطبيق الهواء R. الحوائط المعززة C. الجهاز المركزي S. الأسنان الصلبة القياسية D. التحكم في الانحراف X. إدراج القصبة E. الطائرة الممتدة Y. الإدراج المخروطي G. حماية المقياس الإضافي Z. شكل الإدراج الآخر J.الانحرافات النفاثة
