شركة سوزو للآلات الطاقة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ENG |
| إصدار الشهادات: | API, AISI, ISO |
| رقم الموديل: | 12250 |
| الحد الأدنى لكمية: | التفاوض |
| الأسعار: | USD 2000-20000 Unit |
| تفاصيل التغليف: | حالة خشبية ، صندوق فولاذي |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | T/T، L/C، ويسترن يونيون |
| القدرة على العرض: | 3000 قطعة/سنة |
| النوع: | مثقاب الماس | الاستخدام: | النفط، الغاز، التعدين، الحفر |
|---|---|---|---|
| المواد: | الماس، سبائك الصلب، كربيد التنغستون | نوع الجهاز: | أداة الحفر |
| نوع المعالجة: | تزوير، صب | التطبيق: | حفر الصخور للنفط والتعدين والغاز |
| الحجم: | 12-1/4 بوصة (311.1 ملم) | اللون: | متطلبات العملاء |
| الميزة: | كفاءة عالية، قوة عالية | قطر القطع: | 16ملم |
| استخدام: | النفط والتعدين والغاز | شفرات: | 5 شفرات |
| السوق: | في جميع أنحاء العالم | التعبئة: | صندوق فولاذي |
| نوع القاطع: | 1613،1319 | تشكيل الصخور: | f<8 |
| حجم الفوهة: | 7 | ||
| إبراز: | 12- 1/4 بوصة API روك بيت,الماس PDC API روك بيت,5 شفرات API روك بيت,Diamond PDC API Rock Bit,5 Blades API Rock Bit |
||

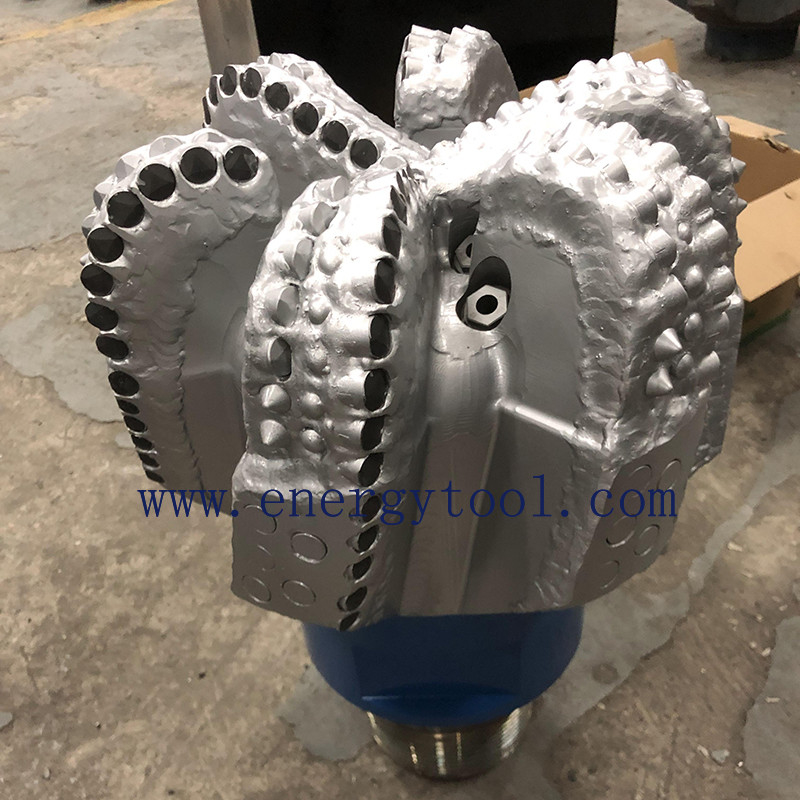

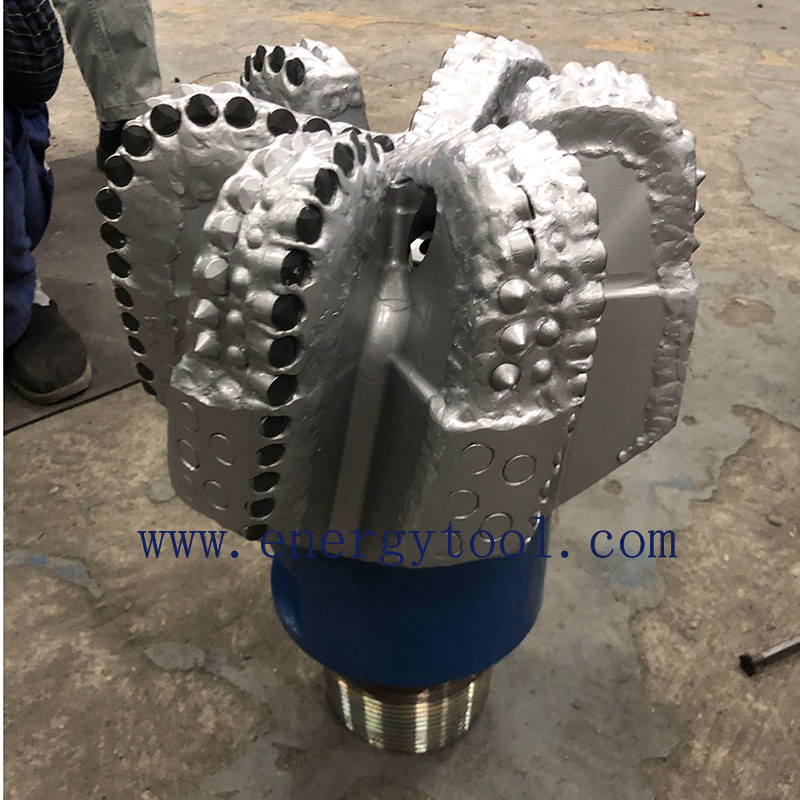

الماس PDC قطعة 12-1/4 بوصة 5 شفرات API قطعة من أداة الحفر النفطي
1 ، الوصف:
حفر PDC (Polycrystalline Diamond Compact/Composite) هي أدوات عالية الكفاءة تستخدم للحفر من خلال تكوينات صخور ترسبية موحدة مثل الصخر الصخري والحجر الرملي والدولوميت والحجر الجيريوأكثرتستخدم هذه الحفرة عمل القطع أو الحفر أو الحلاقة لخترق التكوينات الصخرية بفعالية.
تشتهر بقسوة استثنائية، وتبرز قطع PDC بين مواد الأدوات الماسية الأخرى.يتم تصنيعها عن طريق الجمع بين طبقات من الماس متعدد البلورات (الماس الاصطناعي) مع رصيف الكربيد في ظروف ارتفاع درجة الحرارة والضغطهذه العملية تضمن استمراريتها وموثوقيتها في تطبيقات الحفر المتطلبة.
وفقا للجمعية الدولية لمقاولي الحفر (IADC) ، تصنيف قطعة الحفر الثابت يتكون من أربعة أحرف تعني:
جميع قطع حفر PDC لدينا مناسبة لمعايير API وتستخدم في صناعة الحفر.
الحفرة PDC حجم 3 ~ 22 بوصة مع 3 ~ 9 شفرات متوفرة. وقطع تصنيف مختلفة اختيارية وفقا لميزانيتك.
2المواصفات:
| المواصفات | |
| الحجم: | 12/4" (311.1ملم) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 5 |
| المكابح كمية: | 10 |
| اتصال واجهة برمجة التطبيقات (في): | 3-1/2" REG |
| طول القياس (في): | 2 |
| المعايير التشغيلية | |
| الوزن على القطعة (KN): | 89-178 |
| نطاق الدوران ((دوران): | 180-250 |
| معدل التدفق ((lps): | 48-57 LPM |
| عزم الدوران ((KN): | 38-43KN.M |
3 ، PDC جزء من الملف
4 ، PDCأجهزة قطع الحفر

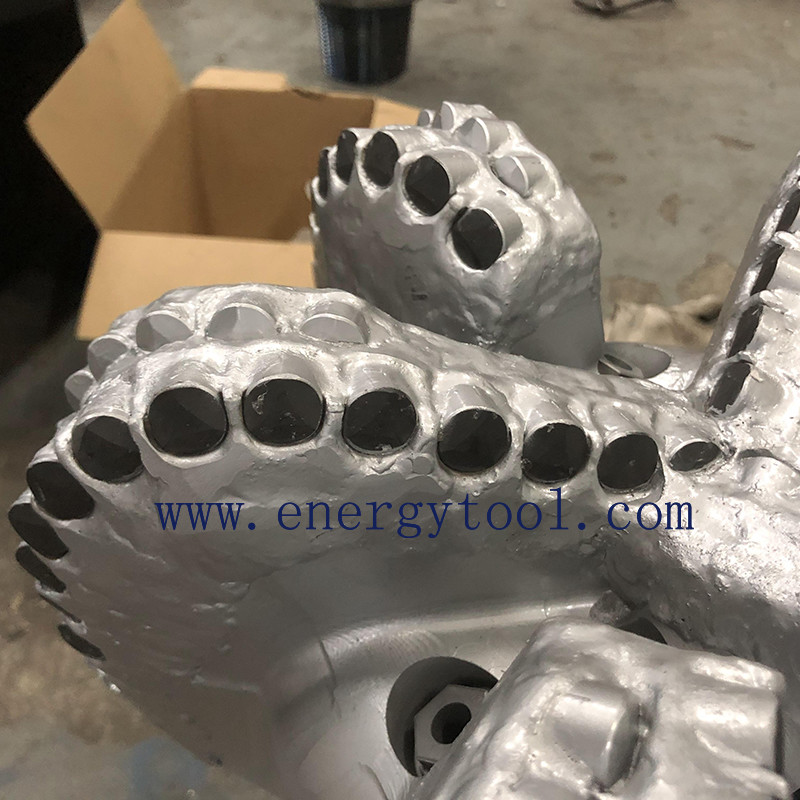

أجهزة قطع الماس المركب متعدد البلورات (PDC) هي نقطة الاتصال الرئيسية لحفرة. تقوم حفرات PDC بإزالة الصخور بشكل رئيسي عن طريق القص.
فمحطات PDC تتعرض لكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.
أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.
وفقًا لـ (أبي) ، حجم القطع كما يلي:
1 يشير إلى أجهزة قطع PDC ذات قطر > 24 ملم.
2 يمثل قطع من 14 إلى 24 ملم في القطر.
3 يشير إلى قطع PDC < 14 ولكن > 8 ملم. يتم استخدام 4 للقطع < 8 ملم.

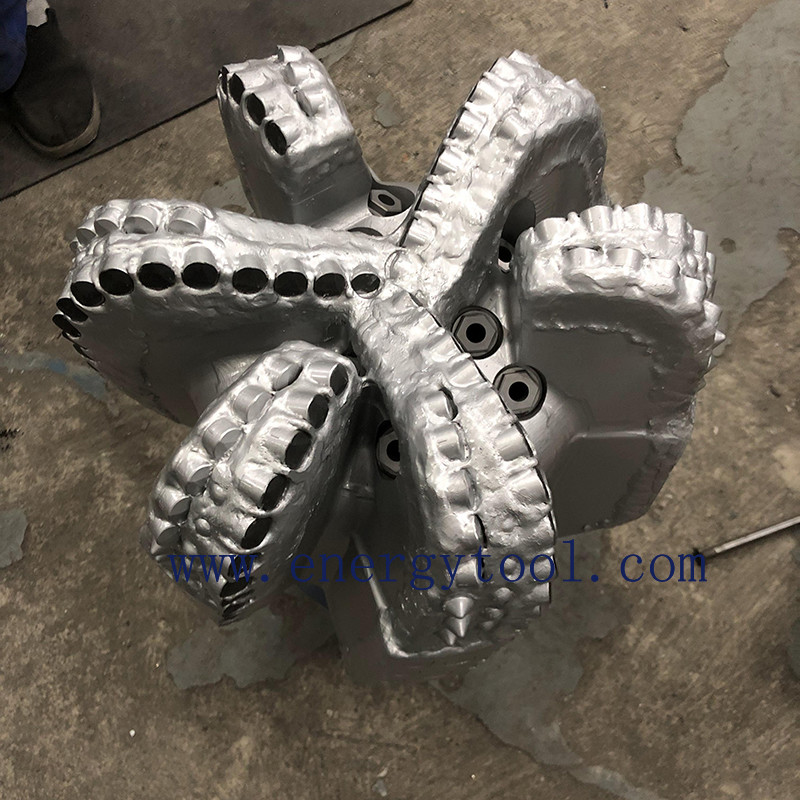

5فوهات PDC الحفر
تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يضطلع وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها بدور حاسم في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يفتقر إلى ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عاليةأجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تتفاوت حفرات الماس الكريستالية الكثيفة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.
