ريتاجودة قطعة التريكون جيدة

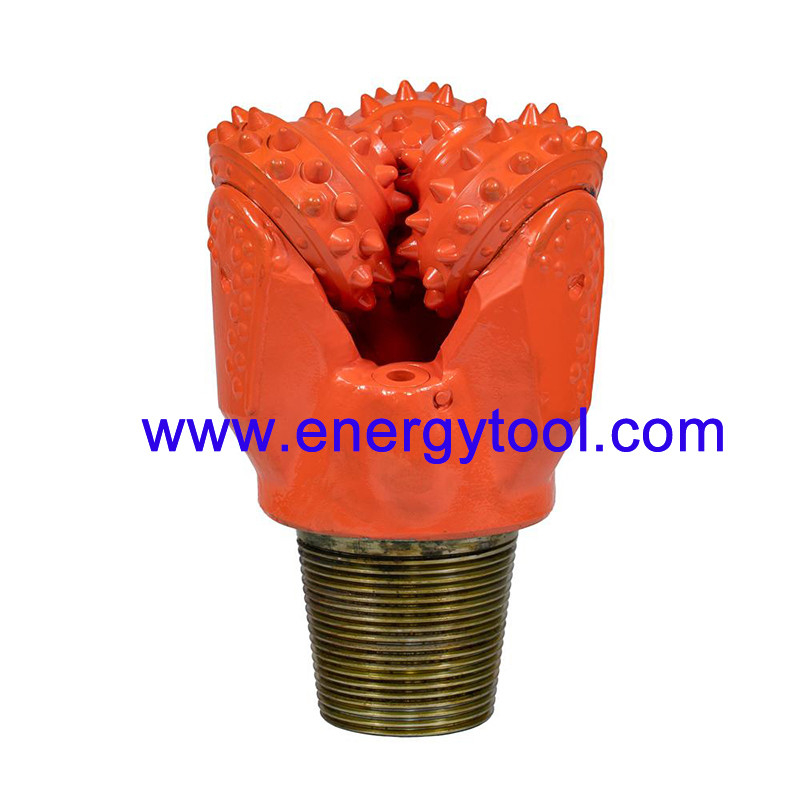

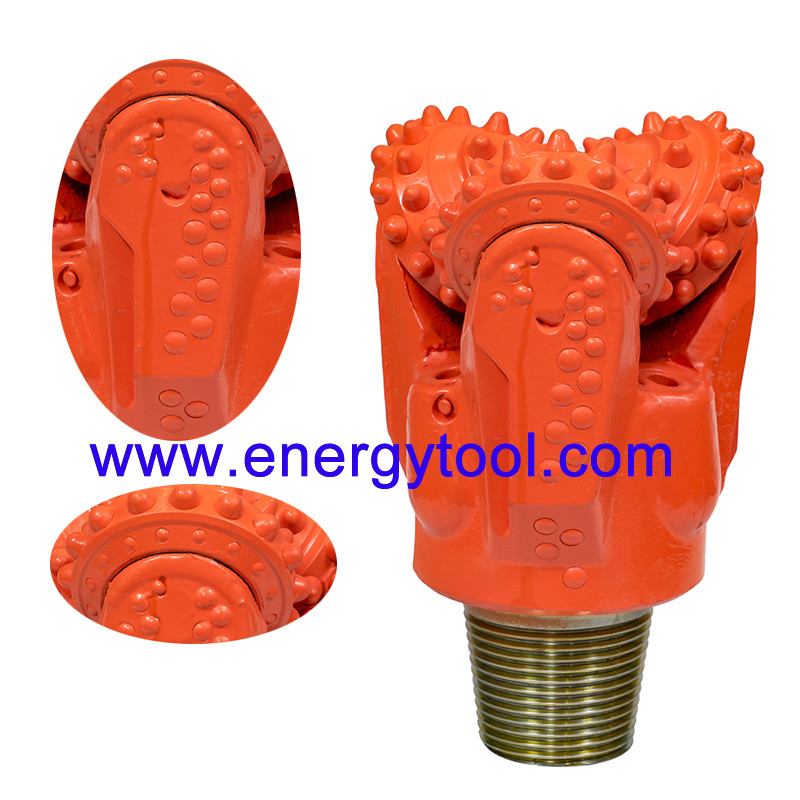

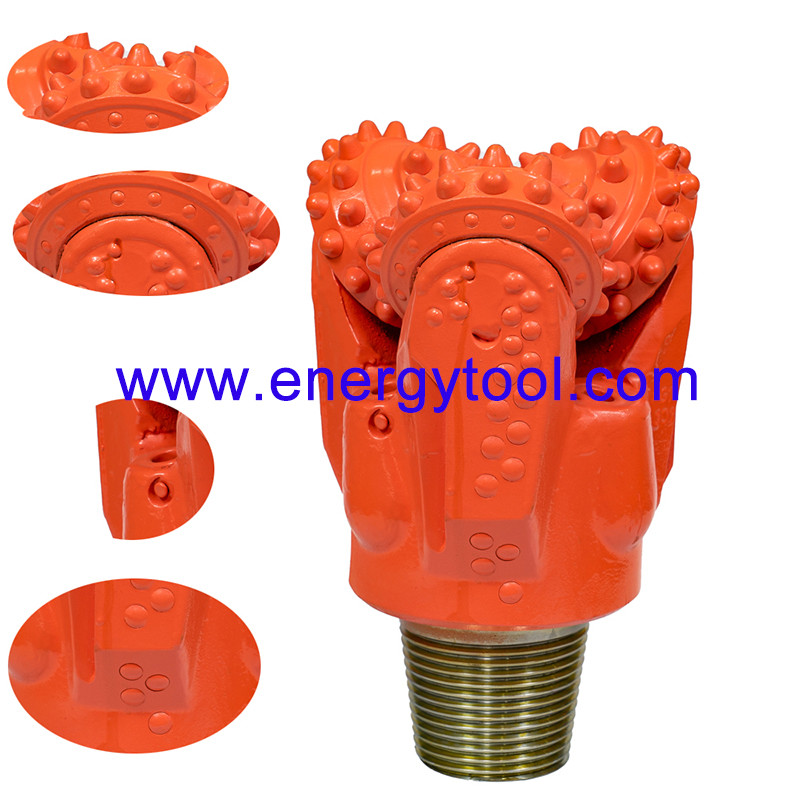

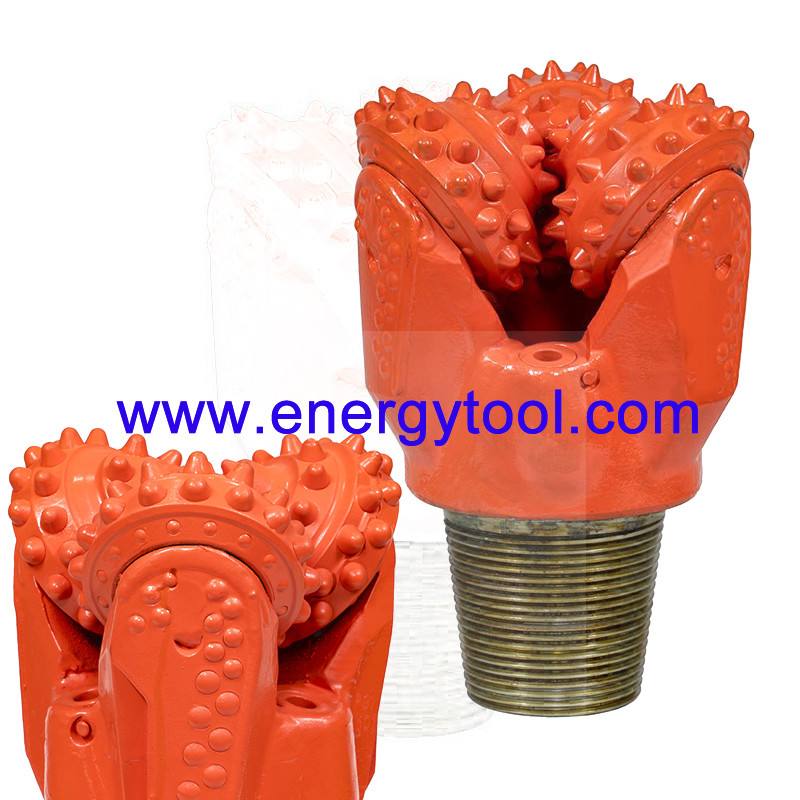

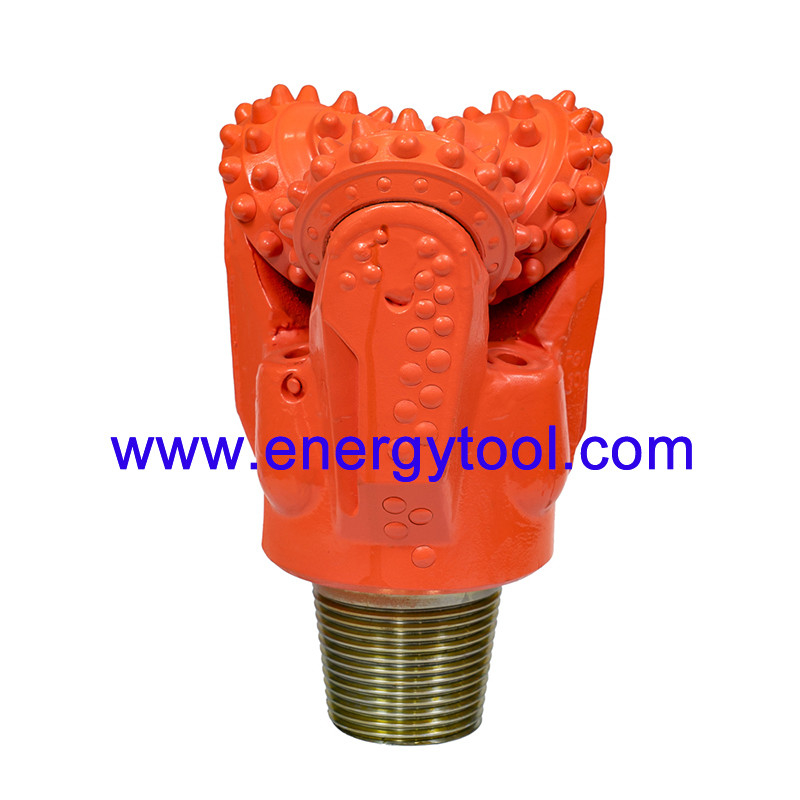

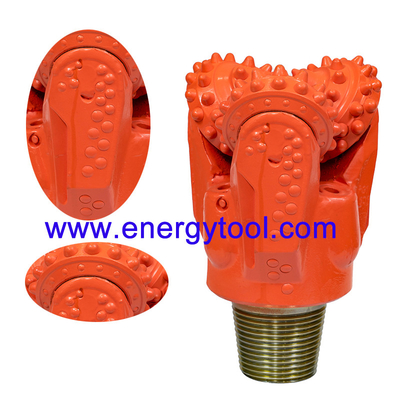

تريكون بيت 7-5/8 بوصة TCI مخروط الدوار بيت من IADC 435
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | 7-5/8 بوصة تريكون بيت,بت Tci Tricone,IADC 435 تريكون بيت,TCI Tricone Bit,IADC 435 Tricone Bit |
||
|---|---|---|---|
منتوج وصف
تريكون بيت 7-5/8 بوصة TCI مخروط الدوار بيت من IADC 435
وصف
قطعة التريكون هي قطعة حفر أداة حفر صناعية. الجزء الرئيسي من قطعة التريكون هو الأسنان التي هي إدراجات كاربيد التونستن أو الأسنان المطحونة.جميع مواد الأسنان هي كربيد التونستين الذي يقطع صخرة الحفرة السفلية في عمليات الحفرتعتمد هذه الحفرة الميكانيكية على حركتها الدوارة والاحتكاك الميكانيكي الناتج عن أسنانها لإزالة سطح الصخور بشكل فعال أثناء الحفر.الغرض الرئيسي منه هو تسخير الطاقة المستمدة من سلسلة الحفر الدوارة وإمداد طين الحفر، باستخدام هذه القوة لتسهيل عملية تعميق البئر.
بينما يدور الخيط، تتفاعل أسنان قطعة التريكون مع تشكيل الصخور، وتقضي تدريجياً على المادة من خلال مزيج من عمليات القطع والسحق والخدش.الاحتكاك الميكانيكي الناتج بين الأسنان والسطح الصخري يساعد في إزالة القطع الصخرية بكفاءةهذه العملية المستمرة من الحفر وتداول الطين يسمح لتعميق تدريجيا من البئر.
المواصفات:
| مواصفات المنتج | ||||||||
| اسم المنتج | 7 5/8 بوصة، TCI تريكون بيت | |||||||
| الحجم | 7 5/8 بوصة، 200 مم | |||||||
| نوع الأسنان | إدراج TCI / Tungsten Carbide | |||||||
| الاتصال | 4- 1/2" API Reg | |||||||
| محامل | حمالات الدوار المطاطية المغلقة | |||||||
| فوهة | ثلاث فوهات النفاثات والنفاثات الوسطى | |||||||
| التطبيق | البئر المائي، البئر النفطي، القوة العالية، الاستكشاف، الخ | |||||||
| الوزن | 45 كيلوغرام | |||||||
| شهادة | المادة 7-1،SY/T5164،ISO9001:2008 | |||||||
| تشكيل الصخور الموصى به | ||||||||
| للصخور الصلبة إلى الصلبة جداً ذات قوة ضغط عالية وقوة سحب عالية، مثل الحجر الجيري، الدولوميت، الحجر الرملي والشرت، الخ. | ||||||||
| معايير الحفر الموصى بها للتطبيق | ||||||||
| النوع و رمز الـ IADC | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB ((KN/mm) | 0.35 ~ 0.90 | 0.35 ~ 0.95 | 0.35 ~ 100 | 0.35 ~ 105 | 0.35 ~ 105 | 0.35 ~ 105 | 0.70 ~ 120 | 0.70 ~ 120 |
| RPM ((r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
كيف تعرف نوعية قطعة التريكون ؟
- جواز سفر شفرة Tricone Bit IADC
- خيارات أسنان Tricone Bit TCI & Steel
- Tricone Bit إضافية إدراجات كربيد التونغستين على صفوف الكعب
- طلاء كربيد التنغستن Tricone Bit على أجسام المخروط
- تريكون بيت الماس مغلفة كربيد التولفستين إدراجات على مقاس المخاريط
- أجزاء من كربيد التنغستن على ذيل القميص
- تريكون بيت فوهة مركزية إضافية لتنظيف المخاريط
الميزة الثلاثية هي أنها تأتي مع جواز سفر خاص بهم كما هو موضح أدناه:
- مواصفات المخاريط
- طابع الجودة الموقعة من قبل الشخص الذي صنع وتحقق من قطعة
- معايير الحفر الموصى بها للحصول على أفضل أداء من القطعة:
- وزن القطعة
- سرعة الدوران
- حجم التنظيف
التطبيقات
- التحقيقات الجيوتكنية
- استكشاف التعدين والتحقيق
- أجهزة الأجهزة الجيوتكنية
- الفيزياء الجيولوجية
أي نوع من الـ (تريكون) تختاره يعتمد على الجيولوجيا التي تقوم بحفرها وعرض الحفر الذي تقوم بحفرة. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| TRICONE BIT إدراجات كربيد التلفستين | ||
| النموذج | الأداء | التطبيق |
| القصير | دخول عال للصخور البلاستيكية | صخرة بلاستيكية ناعمة و متوسطة القسوة |
| مخروط | نفس مثل الطين بالإضافة إلى ارتفاع كسر ومقاومة الدوران | الصخور الهشة المتوسطة إلى الصلبة |
| كرة | مقاومة كسر عالية جداً | الصخور الهشة المتوسطة إلى الصلبة |
أنواع العوارض
هناك بشكل رئيسي ثلاثة أنواع من تصاميم المحامل المستخدمة في قطع الحفر الثلاثية:
• عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة:
على هذه القطع سوف تدور المخاريط بحرية. هذا النوع من القطع لديه صف الأمام من محامل الكرات و صف الخلف من محامل الدوار.
• أجزاء محمولة مغلقة
هذه القطع لديها ختم O-Ring مع خزان الدهون لتبريد الوعاء. يعمل الختم كحاجز ضد الطين والقطع لحماية الوعاء
• محامل المجلة أجزاء اللولب
هذه الأجزاء مُبردة بالزيت والشحوم بشكل صارم مع محامل الأنف، وسرقة حلقات O وسباق لأقصى أداء.
رموز الـ IADC
رموز IADC تجعل من السهل وصف نوع الصخرة المطلوبة.
الأرقام الثلاثة الأولى تصنف الشفرة وفقًا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
الرموز 4 و 5 و 6 و 7 و 8كربيد التونغستينمن أجل صلابة تشكيل مختلفة مع 4 أن تكون الأكثر ليونة و 8 أصعب
أنواع التشكيلات
يظهر ما يلي التكوين النموذجي ومراجعها IADC
1 و 4 التكوينات الناعمة ذات الطبقات اللزجة وقوة الضغط المنخفضة، مثل الطين والمرات.
1 و 4 التكوينات الناعمة ذات القوة الضغطية المنخفضة مثل المارول والملح والأنهيدريت والصخر الصخري
5 التكوينات الناعمة إلى المتوسطة ذات القوة الضغطية المنخفضة والمترابطة مع طبقات صلبة ، مثل الرمال والشظايا والطباشير.
2 أو 6 تشكيلات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جداً ، ولكن مع طبقات غير مطحنة أو صغيرة مطحنة ، مثل الصخر ، الحجر الرملي ، الحجر الجيري ،الدولوميت والأنهيدريت.
3 أو 7 تشكيلات صلبة وكثيفة ذات قوة ضغط عالية للغاية وبعض الطبقات الحادة، مثل الحجر الرملي والحجر الرملي والحجر الطيني.
8 تشكيلات صلبة جداً ومتجرفة مثل الكوارتزيت والصخور البركانية.
رموز الـ IADC- الأرقام الأرقام الثلاثة الأولى تصنف القطعة وفقا للتشكيل الذي تم تصميمه للحفر وتصميم المحمل / الختم المستخدم.
الرقم الأول1، 2 و 3 تعيينقطع الأسنان الفولاذيةمع 1 للتكوينات الناعمة و 2 للمتوسطة و 3 للتكوينات الصلبة.
4، 5، 6، 7 و 8 تعيينكربيد التونغستينإدراج بيتس لمتغير صلابة تشكيل مع 4 هو الأكثر ليونة و 8 أصعب.
الرقم الثاني1، 2، 3 و 4 هي تقسيمات أخرىالتشكيلمع 1 أن يكون الأكثر ناعمة و 4 أصعب.
الرقم الثالثهذا الرقم سيقوم بتصنيف البيت وفقانوع المحامل/الختمكما يلي:
عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة عبارة عن عبارة
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
الرقم الرابعيتم استخدام الرموز الحرفية التالية في الموقع الرابع لتحديدميزات إضافية: A. تطبيق الهواء R. الحوائط المعززة C. الجهاز المركزي S. الأسنان الصلبة القياسية D. التحكم في الانحراف X. إدراج القصبة E. الطائرة الممتدة Y. الإدراج المخروطي G. حماية المقياس الإضافي Z. شكل الإدراج الآخر J.الانحرافات النفاثة
