شركة سوزو للآلات الطاقة
| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | ENG |
| إصدار الشهادات: | API, AISI, ISO |
| Model Number: | 12500 |
| Minimum Order Quantity: | 1 Pcs |
| الأسعار: | USD 2000-20000 Unit |
| Packaging Details: | Wooden Box |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5000 PCS / Year |
| نوع التشكيل: | لينة إلى متوسطة الصلابة | الهيدروليكا: | الأمثل لأقصى معدل التدفق |
|---|---|---|---|
| التطبيق: | حفر النفط والغاز | الميزة: | كفاءة عالية، قوة عالية |
| نوع المعالجة: | تزوير، صب | نوع البت: | جسم الفولاذ PDC حفر قطع |
| إبراز: | 6 شفرة PDC للشفرة,أداة الحفر الصخرية PDC حفر الحفر,أجزاء حفر PDC للجسم الصلب الصخري,Rock Drill Tool PDC Drilling Bit,Rock steel body pdc drill bits |
||

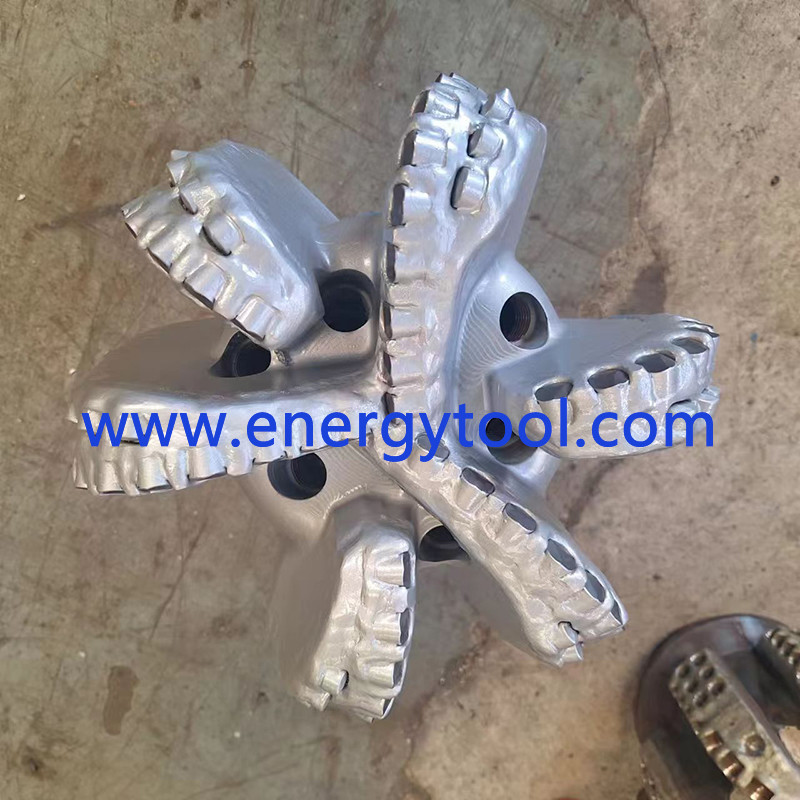

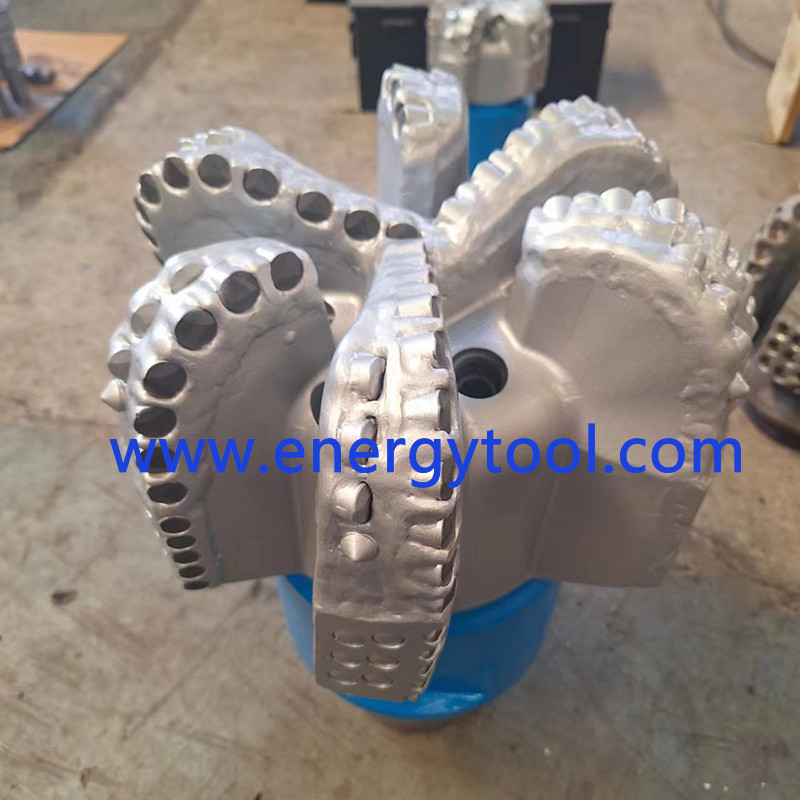

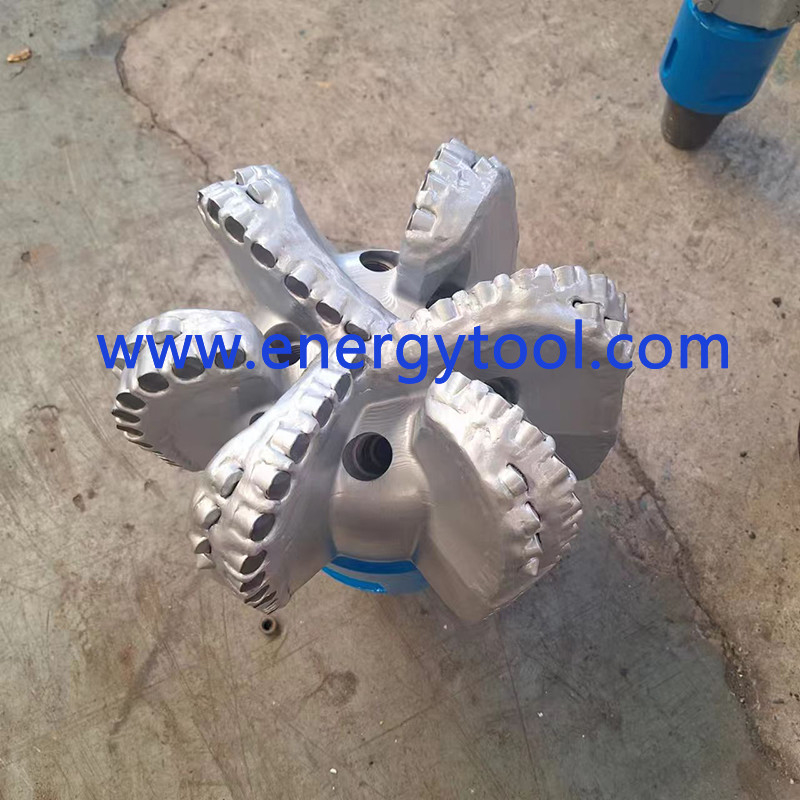

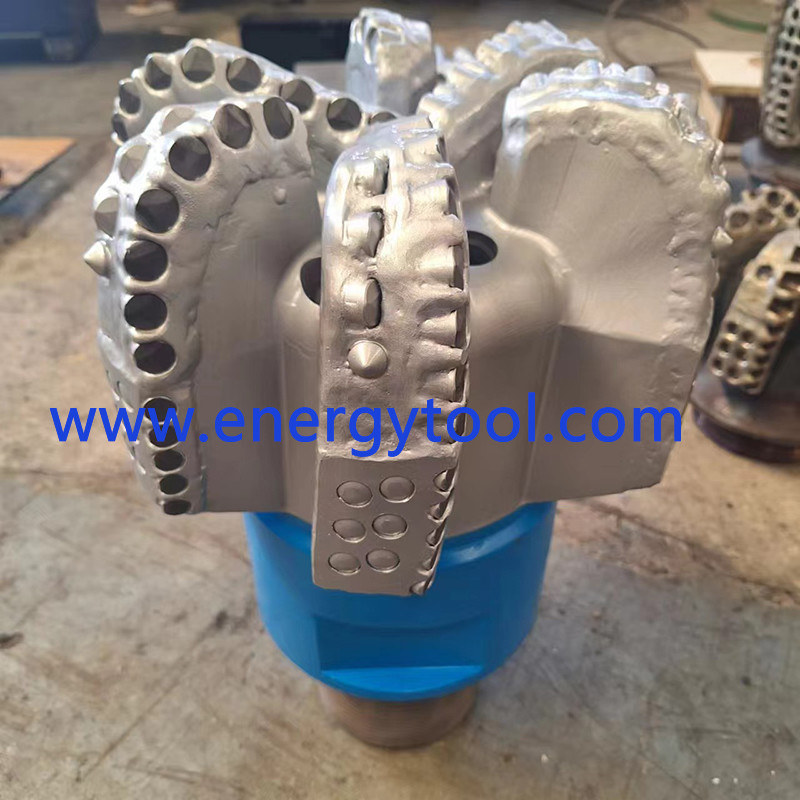

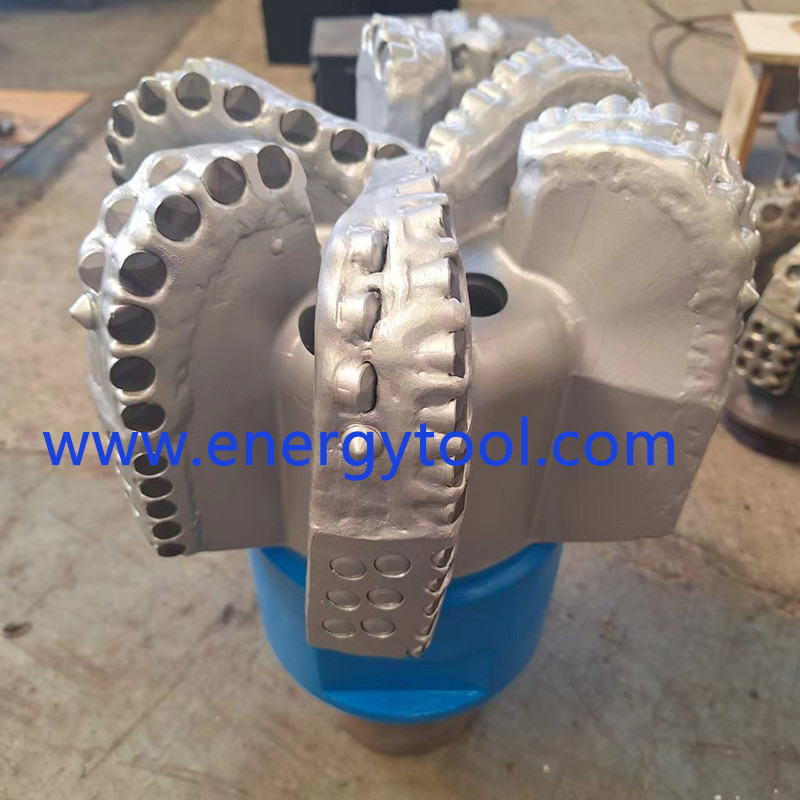

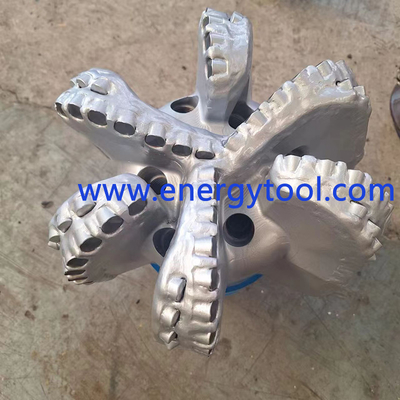

أداة حفر الماس الصخري 9-1/2 " حقل النفط PDC حفر قطعة من أداة الحفر أسفل
1 ، الوصف:
PDC، اختصار لـ "PolyCrystalline Diamond Compact"، تعني مادة الماس المتطورة التي أحدثت ثورة في تصنيع الحفرتحسين الكفاءة والمتانة بشكل ملحوظ في أنشطة حفر النفط.
خذ، على سبيل المثال، قطعة S616 PDC، وهي أداة راس ثابت تدور ككيان موحد، مما يضمن أداء متسق وموثوق به طوال عملية الحفر.
عند اختيار قطعة PDC ، يجب النظر بعناية في عوامل مثل كثافة القطع والحجم وملف القطعة ونوع الشفرة ، لأنها تؤثر على فعالية القطعة في ظروف الحفر المختلفة.
لدينا حفر PDC تتوافق مع معايير API، وضمان التوافق مع عمليات الحفر المختلفة. متوفرة في أحجام تتراوح من 3 إلى 22 بوصة مع 3 إلى 9 شفرات،هذه القطع تقدم مجموعة من تصنيفات القطع لتلبية الاحتياجات الخاصة والقيود الميزانية
2المواصفات:
تتميز قطع PDC مثل S616 أو M616 ببناء 6 شفرات مصنوعة من الصلب أو جسم المصفوفة مع قطعة رئيسية 16 مم.يقدم رمز IADC معلومات قيمة حول ما إذا كانت البيت مناسبة للعمل الصلب، أو تشكيلات ملف خاصة، مما يوفر المزيد من الوضوح.
وبالتالي فإن تسمية IADC 323 تعني خصائص متميزة لـ PDC Drill Bit
|
المواصفات
|
|
| الحجم: | 9-1/2 بوصة (241.3 ملم) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 6 |
| المكابح كمية: | 6 |
| اتصال واجهة برمجة التطبيقات (في): | 6-5/8" REG |
| طول القياس (في): | 3 |
|
المعايير التشغيلية
|
|
| الوزن على القطعة (KN): | 89-178 |
| نطاق الدوران ((دوران): | 100 دينار |
| معدل التدفق ((lps): | 48- 57 ليبم |
| عزم الدوران ((KN): | 38 - 43 KN.M |
3 ، ملف PDC الحفر
أربعة.أجهزة قطع PDC للحفر
في جوهر الحفرة هناك أجهزة قطع من الماس متعدد البلورات (PDC) ، والتي تتفاعل مباشرة مع الصخرة ، تستخدم في المقام الأول عمل القص لإزالتها.,تخضع أجهزة قطع PDC لدورات تسخين وتبريد متكررة ، مما يشكل تحديات كبيرة.
عادة ما توفر أجهزة قطع PDC ذات الاستقرار الحراري المحسن والانحلال الحراري المنخفض أداءً متفوقًا ، مما يؤدي إلى ارتفاع معدلات الاختراق (ROP) وتحسين مقاومة الارتداء.تحسين هذه القطع أمر حاسم لتحقيق أقصى قدر من الكفاءة.
5فوهات PDC الحفر
PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يحتوي على ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عالية.
أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تتفاوت حفرات الماس الكريستالية الكثيفة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.
