شركة سوزو للآلات الطاقة
| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | ENG |
| إصدار الشهادات: | API, AISI, ISO |
| Model Number: | 6000 |
| Minimum Order Quantity: | 1 Pcs |
| الأسعار: | USD 2000-20000 Unit |
| Packaging Details: | Wooden Box |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5000 PCS / Year |
| نوع الجهاز: | أداة الحفر | المواد: | الماس، سبائك الصلب، كربيد التنغستن |
|---|---|---|---|
| نوع الختم: | ختم وجه معدني أو حلقة مطاطية | الميزة: | كفاءة عالية، قوة عالية |
| الشهادات: | API و ISO | ||
| إبراز: | تشكيل صلب الحفر PDC Bit,قطعة PDC من حقل النفط,4-1/2 بوصة PDC بيت,Oilfield PDC Bit,4-1/2 Inch PDC Bit |
||

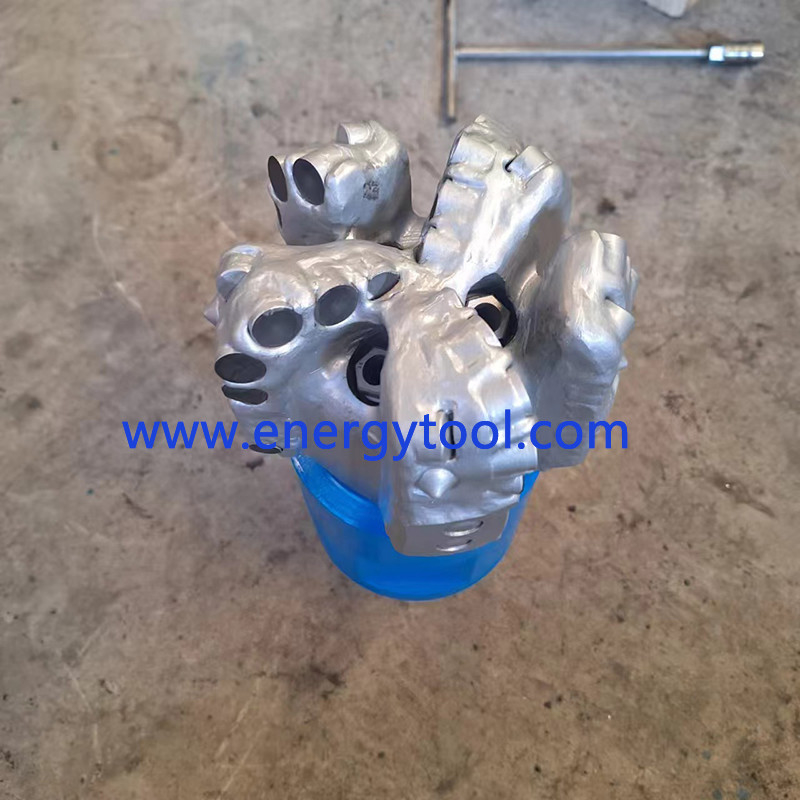

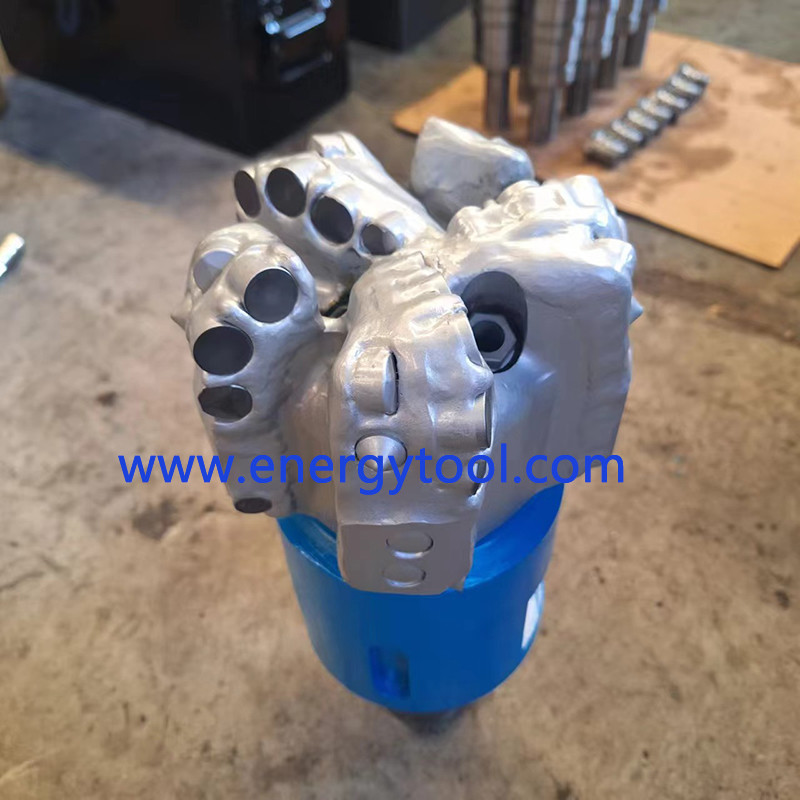

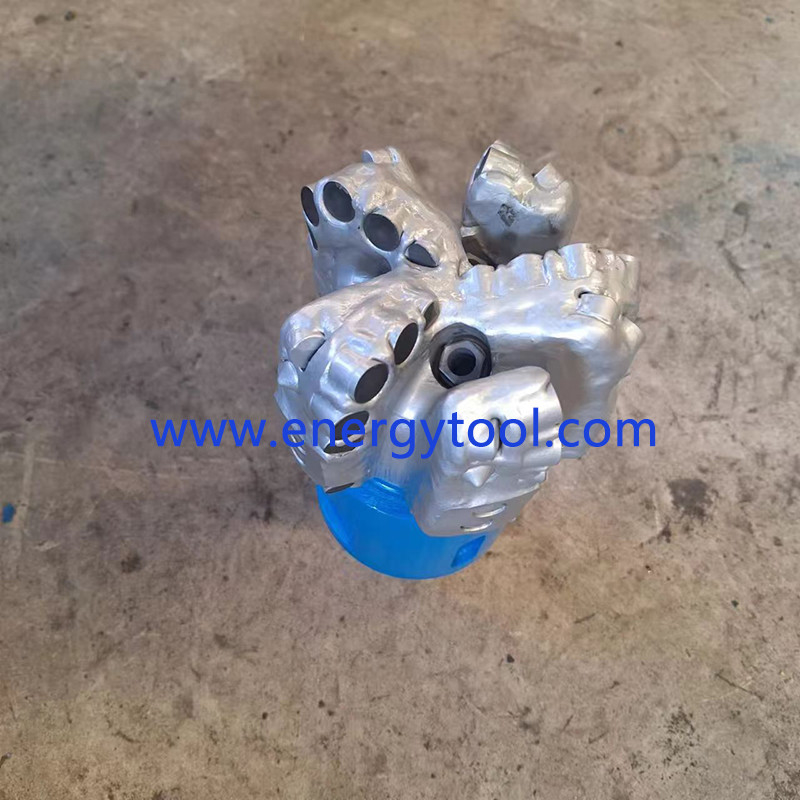

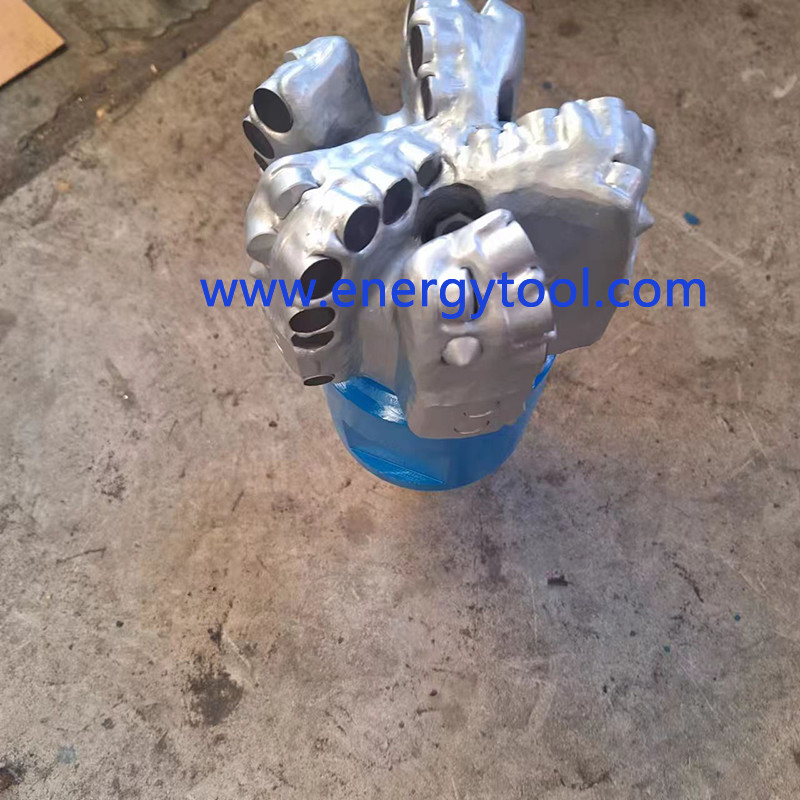

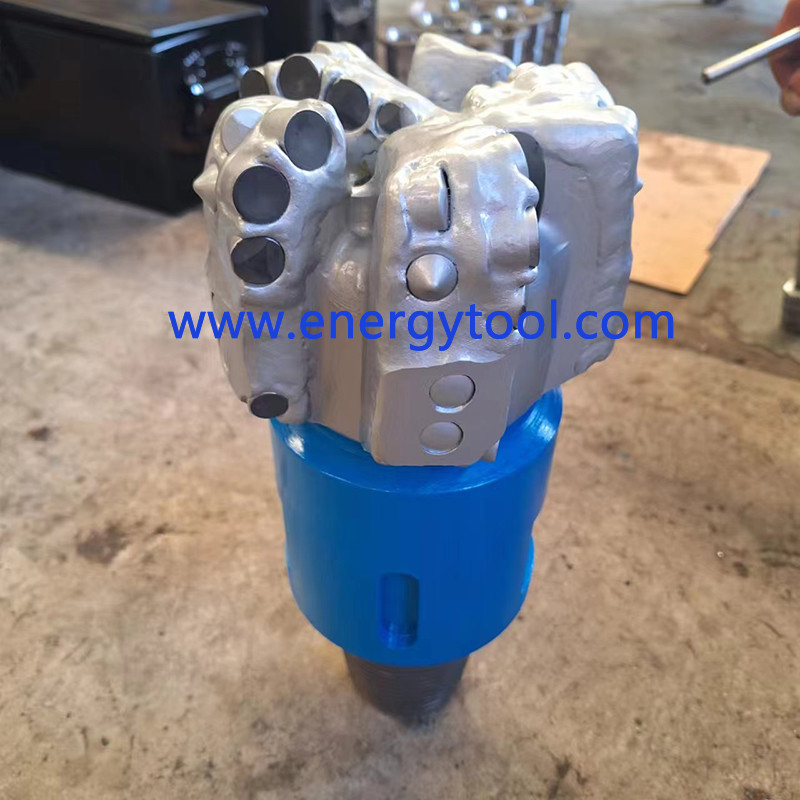

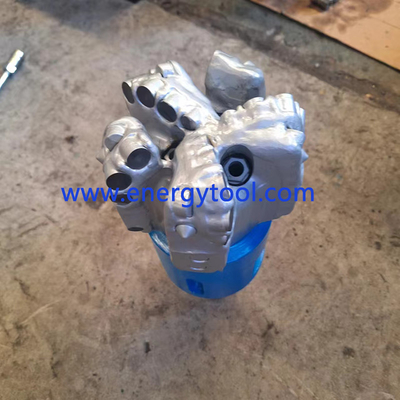

الماس PDC قطعة 4-1/2 " حفر الصخرة قطعة من تشكيل حقل النفط الصلب
1 ، الوصف:
PDC هي اختصار لـ "Polycrystalline Diamond Compact". في سياق أدوات الحفر ، يشير PDC إلى استخدام مواد الماس البولي كريستال في بناء قطع الحفر.هذا التقدم المادي كان ملحوظاً في السنوات الأخيرة، مما يوفر أداء متزايد ومتانة لأدوات حفر النفط.
قطعة S616 PDC هي قطعة راس ثابتة ، مما يعني أنها تدور كقطعة واحدة ولا تحتوي على أجزاء متحركة منفصلة. يضمن هذا التصميم الاستقرار والموثوقية أثناء عمليات الحفر.
عند اختيار قطعة PDC ، تأتي العديد من العوامل إلى اللعب ، بما في ذلك كثافة القطع وحجم القطع أو نوعه وملفه الشخصي للقطعة وشفرات القطع.هذه العوامل تساهم في أداء وكفاءة قطعة الحفر في ظروف الحفر المختلفة والتشكيلات.
جميع قطع الحفر لدينا تتوافق مع معايير معهد البترول الأمريكي، مما يضمن توافقها وملاءمتها للاستخدام في صناعة الحفر.حفر PDC نقدمها تأتي في أحجام تتراوح من 3 إلى 22 بوصة، مع خيارات من 3 إلى 9 شفرات. بالإضافة إلى ذلك، ونحن نقدم خيارات تصنيف مختلفة للقطع، مما يتيح لك الاختيار بناء على متطلباتك المحددة والميزانية.
2المواصفات:
على عكس المثقابات التقليدية ذات الأسنان المعدنية المقاومة، تم تجهيز محطات PDC بمحطات ماسة صناعية. هذه المحطات مصنوعة من مواد الماس البوليكريستال،التي تقدم صلابة استثنائية ومقاومة للاستعمالاستخدام قطع الماس يزيد من كفاءة القطع ومتانة القطعة، مما يسمح لها بالدخول بكفاءة في التكوينات المختلفة التي تواجهها أثناء الحفر.
الماس الكريستالي في قطع PDC مصممة لتحمل قوى الحفر العالية ودرجات الحرارةمما يؤدي إلى تقدم حفر فعالكما توفر قطع الماس استقرارًا أفضل وتقليل الاهتزازات أثناء الحفر ، مما يسهم في عمليات أكثر سلاسة وأكثر سيطرة.
أصبحت قطع PDC اختيارًا مفضلًا في الصناعة بسبب متانتها وأداء القطع المحسن والقدرة على التعامل مع مجموعة واسعة من ظروف الحفر.استخدام قطع الماس الصناعية يوفر ميزة كبيرة، مما يسمح للمشغلين لتحقيق سرعات حفر أعلى وزيادة الكفاءة العامة..
|
المواصفات
|
|
| الحجم: | 4-1/2 بوصة (114.3 ملم) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 5 |
| المكابح كمية: | 3 |
| اتصال واجهة برمجة التطبيقات (في): | 2-3/8" REG |
| طول القياس (في): | 2 |
|
المعايير التشغيلية
|
|
| الوزن على القطعة (KN): | 9- 22 |
| نطاق الدوران ((دوران): | 100 دينار |
| معدل التدفق ((lps): | 4- 7 LPM |
| عزم الدوران ((KN): | 2.4 - 3.7KN.M |
3 ، ملف PDC الحفر
أربعة.أجهزة قطع PDC للحفر
أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة الحفر. تقوم حفرات PDC بإزالة الصخرة بشكل رئيسي عن طريق القص.
فمحطات PDC تتعرض للكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.
أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.
5فوهات PDC الحفر
PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يحتوي على ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عالية.
أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تتفاوت حفرات الماس الكريستالية الكثيفة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.
