ريتاجودة قطعة التريكون جيدة
حفر حفر حقل النفط 5.5 بوصة PDC حفر قليلا من API المواصفات
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | الماس والفولاذ السبائكي | شهادة API | 7-1548-1 |
|---|---|---|---|
| الوزن | حوالي 18 كجم | التطبيق | بئر حفر الصخور |
| اللون | أي لون | ||
| إبراز | حفر حقل النفط,المواصفات الخاصة بـ API PDC,5.5 بوصة PDC حفرة,API Spec PDC Drill Bit,5.5 Inch PDC Drill Bit |
||
منتوج وصف

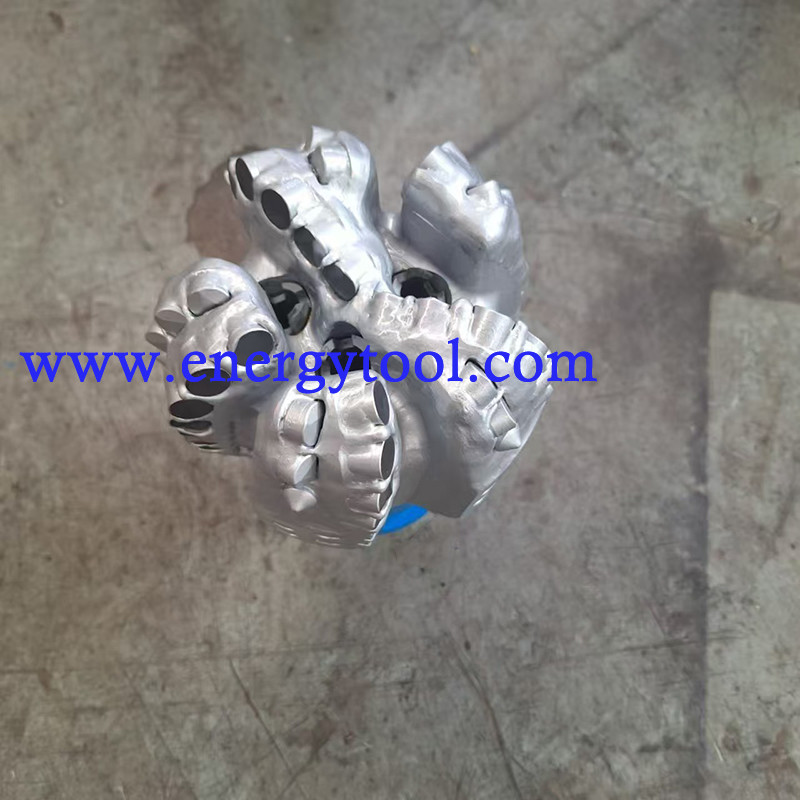

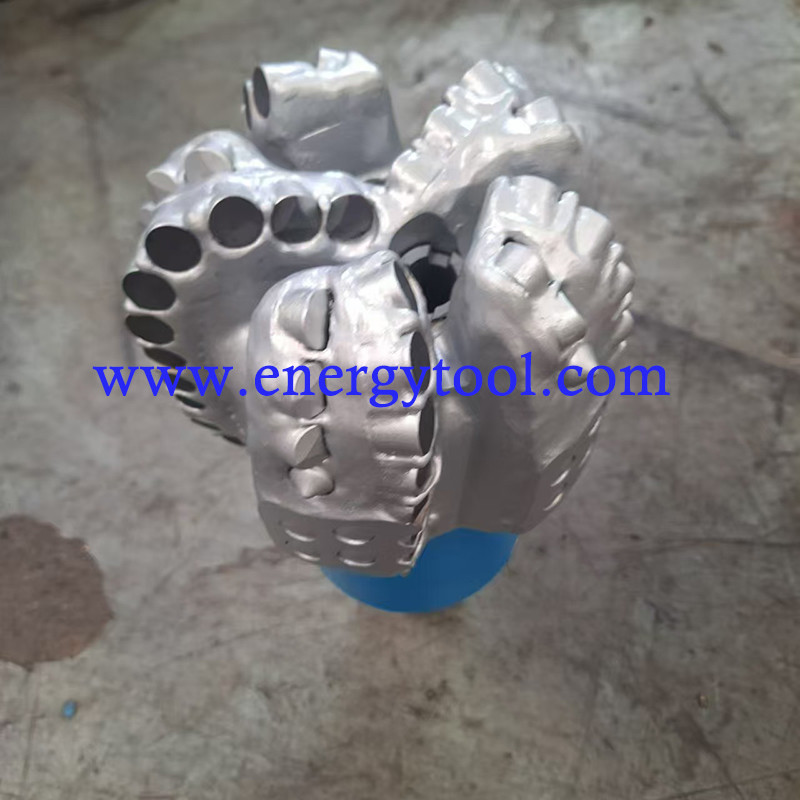

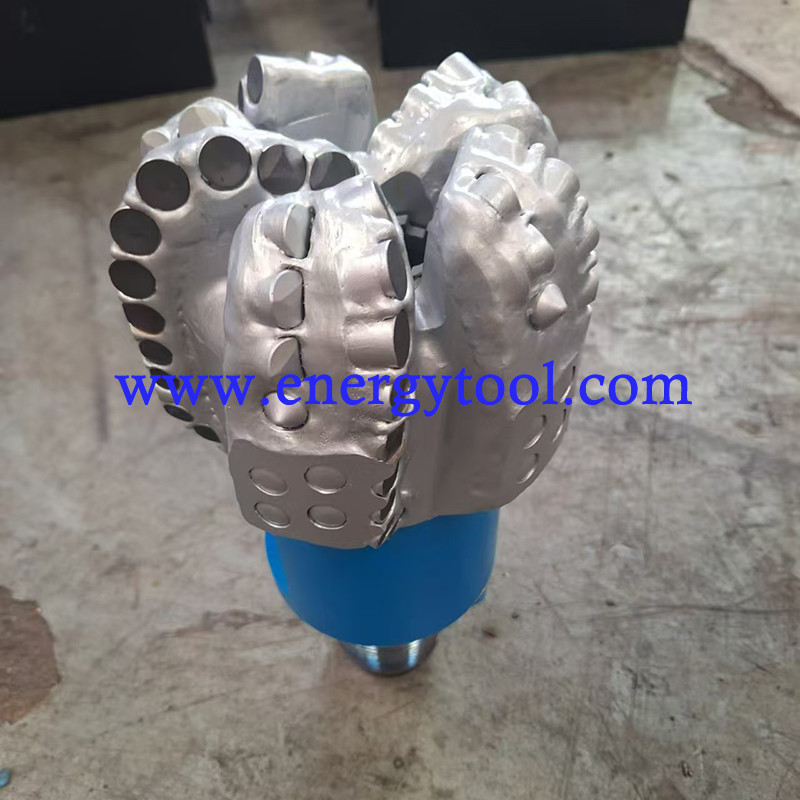

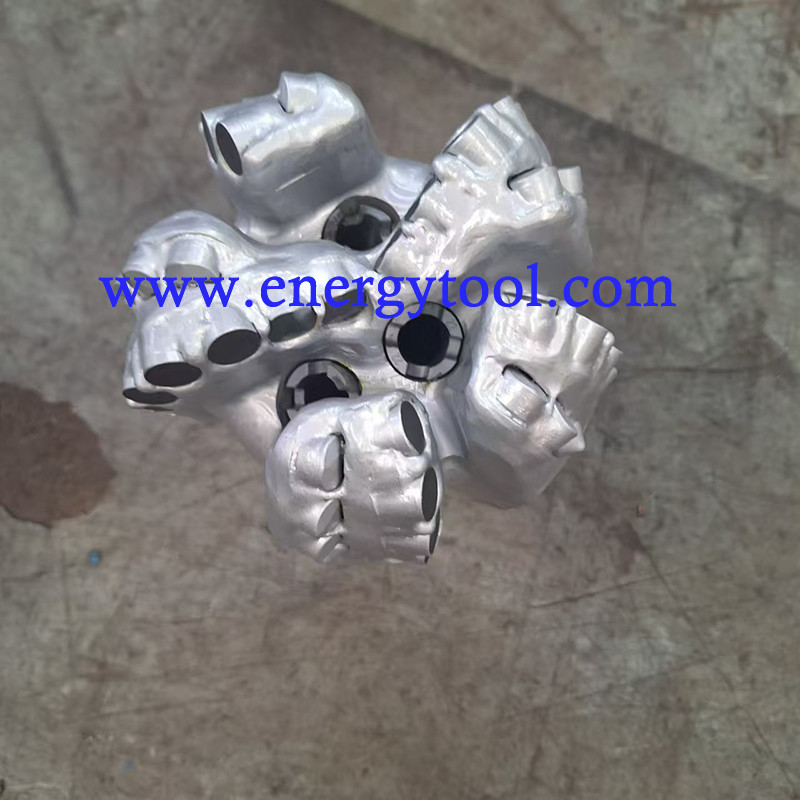

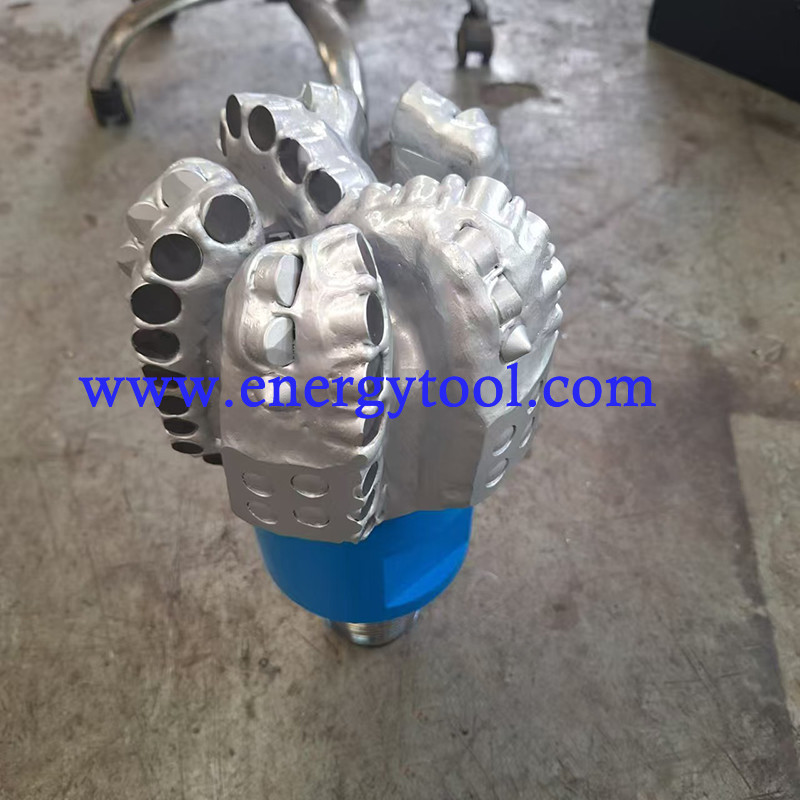

حفر حفر حقل النفط 5.5 بوصة PDC حفر قليلا من API المواصفات
1. وصف
قطعة الماس PDC هي تسخير قوة تقنية "Polycrystalline Diamond Compact" (PDC).هذه المادة الماسية المتقدمة تُحدث ثورةً في كفاءة ومدة الحياة الطويلة لقطع الحفر في عمليات حفر النفط.
يوضح قطعة الحفر S616 PDC التميز كأداة راس ثابت تعمل بسلاسة ككيان موحد ، مما يضمن أداءً ثابتًا وموثوقًا به طوال جهود الحفر.
في اختيار حفرة PDC ، فإن الاعتبارات الرئيسية مثل كثافة القطع والحجم وملف الحفرة ونوع الشفرة هي عوامل محورية تؤثر على الأداء في ظروف الحفر المتنوعة.
لدينا مجموعة من قطع PDC تلتزم بدقة معايير API، وضمان التوافق السلس مع عمليات الحفر. هذه قطع متوفرة في أحجام تتراوح من 3 إلى 22 بوصة مع 3 إلى 9 شفرات،تقدم تصنيفات مختلفة للقطعة مصممة خصيصًا لاحتياجات وميزانيات محددة.
2المواصفات:
يتم تحديد قطع PDC مثل S616 أو M616 مع جسم فولاذي أو مصفوف بـ 6 شفرات وقطع رئيسي 16 مم. يشير رمز IADC إلى ما إذا كانت القطعة مناسبة للصلبة ،التشكيلات الناعمة أو الملفات المحددة، مما يوفر نظرة إضافية.
لذا فإن IADC 323 لديها متوسط مختلف من قطعة الحفر PDC.
| المواصفات | |
| الحجم: | 5-1/2 بوصة (139.7ملم) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 5 |
| المكابح كمية: | 3 |
| اتصال واجهة برمجة التطبيقات (في): | 2-7/8" REG |
| طول القياس (في): | 1.5 |
| المعايير التشغيلية | |
| الوزن على القطعة (KN): | 9-67 |
| نطاق الدوران ((دوران): | 100 دينار |
| معدل التدفق ((lps): | 11- 15 لتر في الدقيقة |
| عزم الدوران ((KN): | 9-12.2 KN.M |
3 ، ملف PDC الحفر
أربعة.أجهزة قطع PDC للحفر
في قلب حفرة حفرة توجد أجهزة قطع من الماس متعدد البلورات (PDC) ، والتي تتفاعل مباشرة مع الصخرة ، وذلك باستخدام عمل القطع في المقام الأول لإزالة.في بيئة متطلبة من بئر، تخضع قطع PDC لدورات تسخين وتبريد متكررة ، مما يشكل تحديات كبيرة.
عادة ما تعمل أجهزة قطع PDC ذات الاستقرار الحراري المحسن والانحلال الحراري المنخفض بشكل أفضل ، مما يؤدي إلى معدلات اختراق أعلى (ROP) ومقاومة ارتداء أفضل.وبالتالي فإن تحسين هذه القطع أمر حاسم لتحقيق أقصى قدر من الكفاءة.
5فوهات PDC الحفر
PDC تساعد فوهات حفر الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
بتات PDC في جسم المصفوفةتستخدم في المقام الأول لهذهالتطبيق:
--- التكوينات الناعمة إلى المتوسطة الصلابة
---حجم كبير
--- الرمال العالية
---التطبيقات التي تحتاج إلى استخدام نفس البيت لعدة عمليات بت
قطع PDC للجسم الصلبتستخدم في المقام الأول لهذهالتطبيقات:
--- الحفر في تكوينات الصخر الصخري
--- مواقع الحجر الجيري الرقيق
--- الحفر السريع في الطبقة
حفر الغاز الطبيعي
---آبار عميقة
--- التكوينات اللاصقة
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يحتوي على ميزات حماية.قوة ومرونة الفولاذ تعطي أجسام الفولاذ بقعة مقاومة عالية للصدمة.
أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
القدرة المادية ومتابعة المعيار
| API | إيزو | ASM | NACE |
| مواصفات API 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
مواد الصلب من PDC حفرة قطعة هي AISI 4145H سبيكة الصلب الهيكلي.
الصلب الهيكلي الصلب AISI 4145H: هذا هو الصلب المستخدم خصيصًا لأدوات الحفر النفطي ، وخاصة لصناعة أنابيب الحفر الثقيلة.الفولاذ AISI 4145H لديه مقاومة جيدة للارتداء والصلابة، يمكن أن تتحمل الضغط العالي وارتفاع درجة الحرارة البيئات، ومناسبة لعمليات الحفر عميقة ومتطرفة العميقة 45.
مادة التكوين:
| التكوين | C ((%) | Si ((%) | مـن ((%) | P ((%) | S ((%) | % | % | V ((%) | م ((%) | % | % |
| SAE4145HS | 45 | 26 | 110 | 2 | 2 | 1 | 115 | 0.9 | 32 | 2 | 4.2 |
