شركة سوزو للآلات الطاقة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | EGT |
| إصدار الشهادات: | API, AISI, ISO |
| رقم الموديل: | 17500 |
| الحد الأدنى لكمية: | التفاوض |
| الأسعار: | USD 2000-20000 Unit |
| تفاصيل التغليف: | صندوق خشبي وصندوق معدني |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة / السنة |
| النوع: | أداة حفر الماس | المواد: | الماس، سبائك الصلب، كربيد التنغستون |
|---|---|---|---|
| نوع الجهاز: | أداة الحفر | نوع المعالجة: | تزوير ، صب |
| التطبيق: | المياه / النفط / التعدين | الميزة: | كفاءة عالية، قوة عالية |
| إبراز: | صخرة PDC Bit,17-1/2 بوصة PDC بيت,تشكيل الصخور الصلبة PDC Bit,17-1/2 Inch PDC Bit,Hard Rock Formation PDC Bit |
||

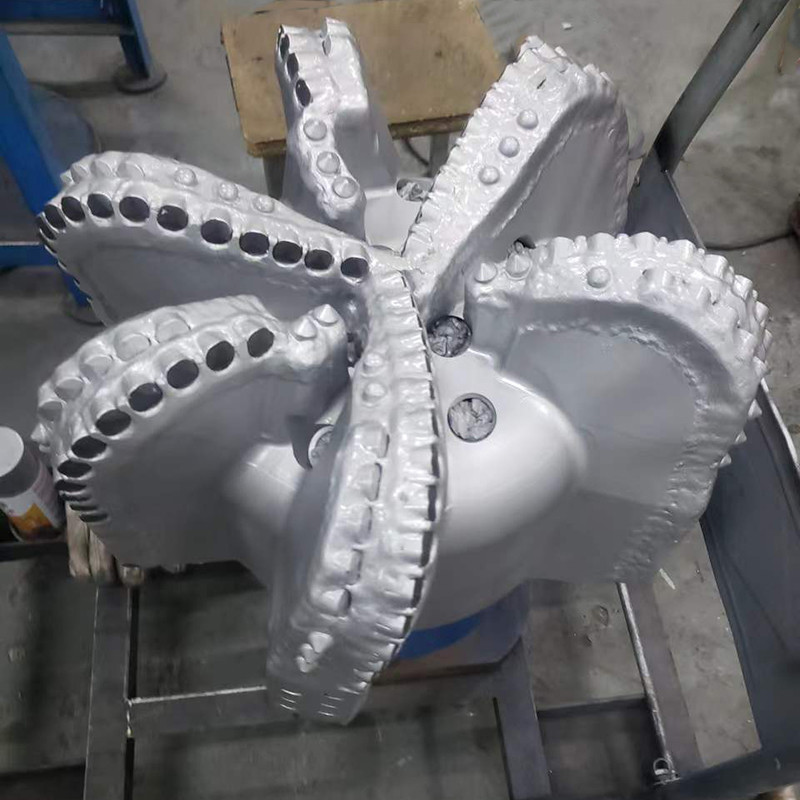

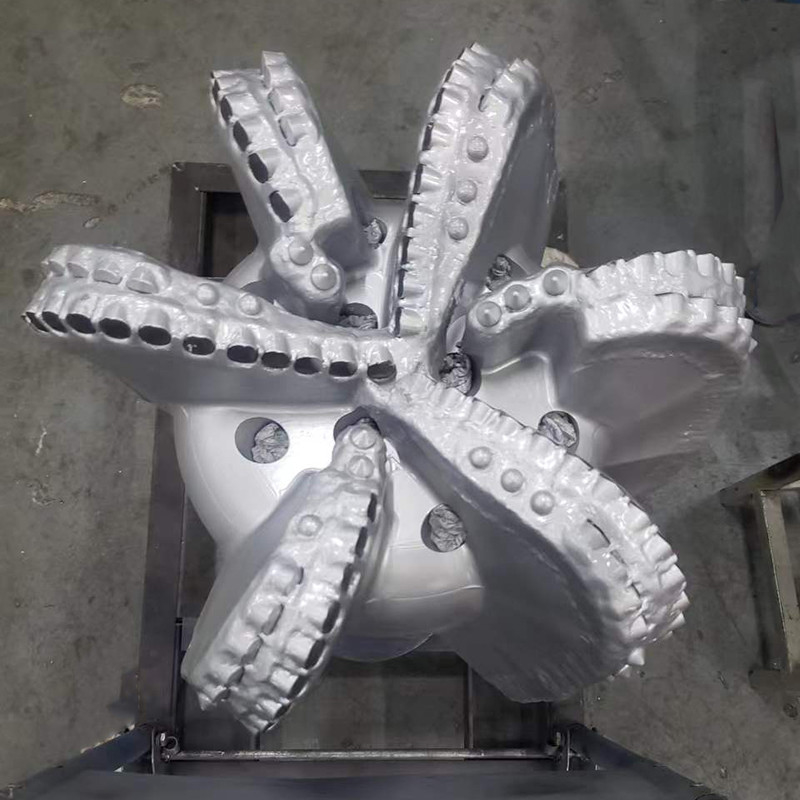

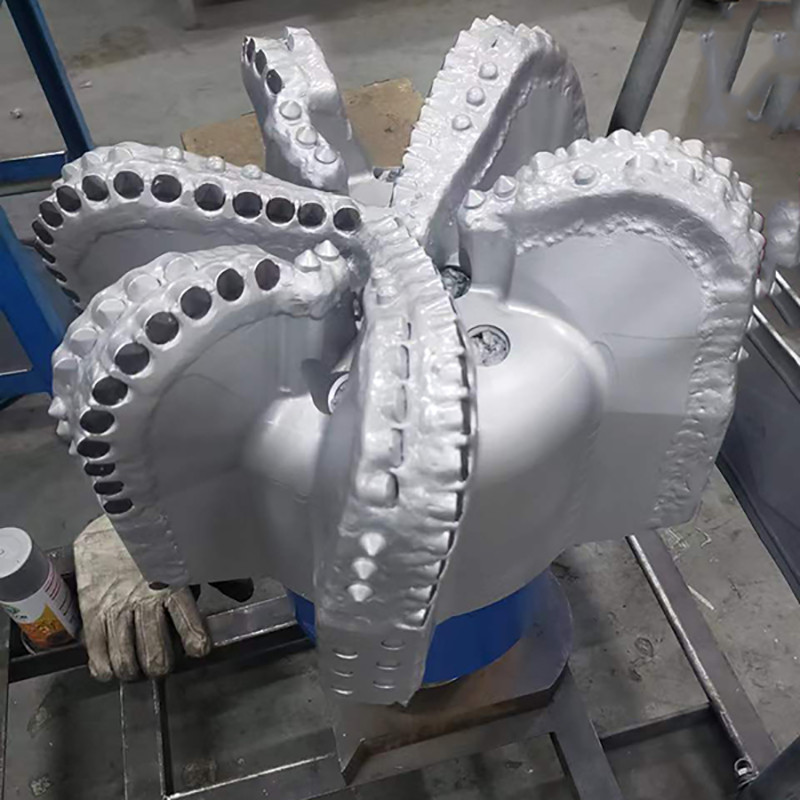

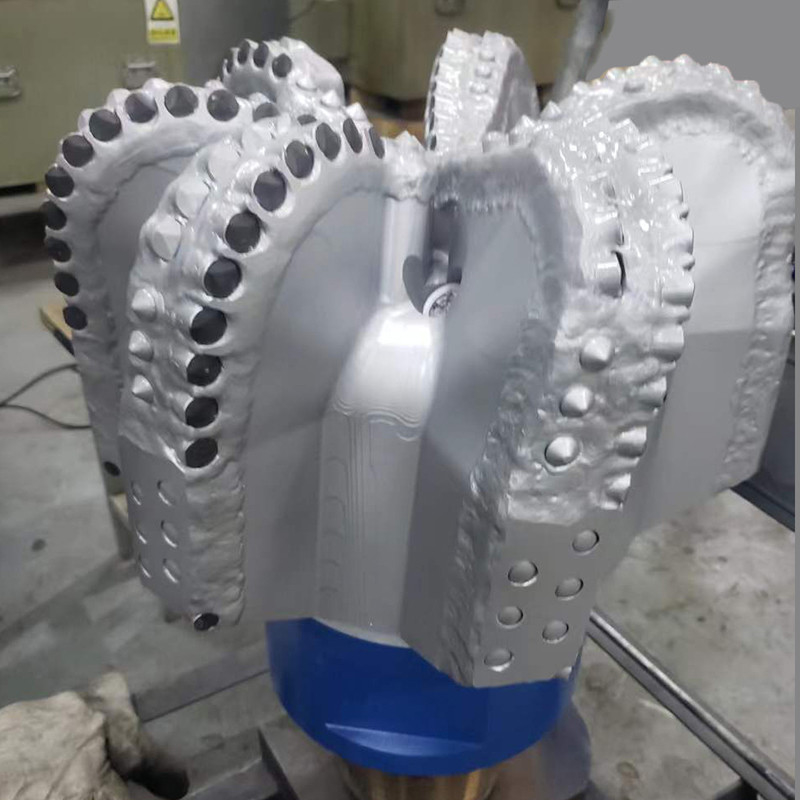

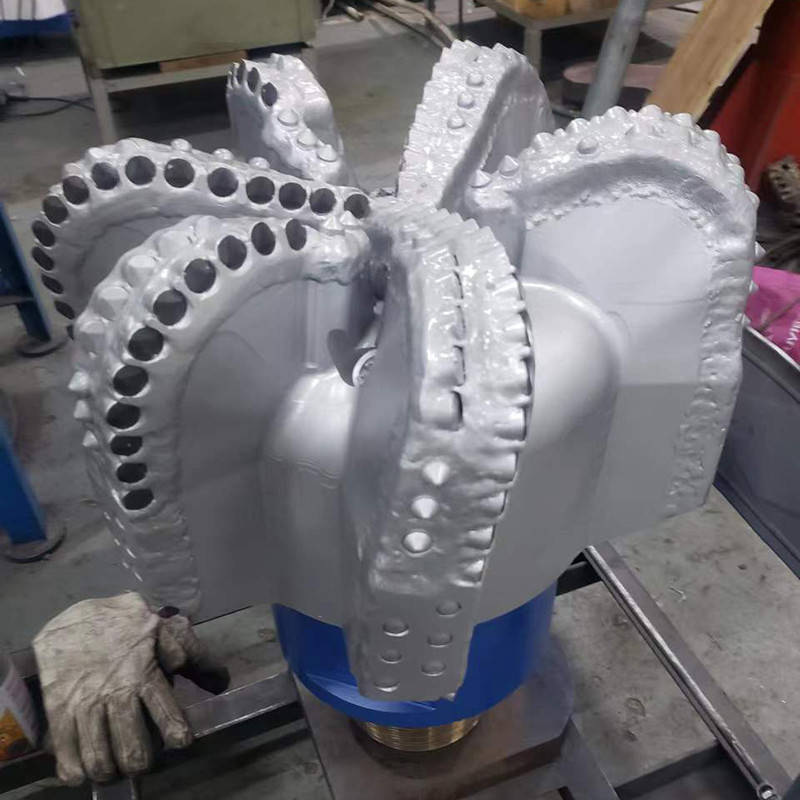

صخرة PDC بيت 17-1/2 بوصة الماس حفر الماس لتكوين الصخور الصلبة
1 ، وصف PDC الحفر:
تم تصميم قطع PDC خصيصاً للحفر بسرعة عالية في تشكيلات الصخر الصخري والحجر الجيري والحجر الرملي.هذه الحفر البوليكريستالين الماسية المدمجة (PDC) هي أجسام صلبة بدون أي مكونات متحركة. تتمكن أجهزة القطع الثابتة من تجريد الصخور بكفاءة، مما يسمح بتشغيل أكثر كفاءة عند سرعات دوران أعلى، وخاصة في التشكيلات الموحدة.
2مواصفات بت PDC:
تتجمع الماسات البوليكريستالية PDC في صناعة النفط والغاز تتلقى قطع PDC اسمها من الماسات البوليكريستالية المدمجة المستخدمة في بنية القطع.حفرة PDC هي حفرة مزودة بمحطات ماسة صناعية بدلاً من أسنان معدنية صلبة.
| تصميم PDC BIT | |
| الحجم | 17-1/2 بوصة |
| رمز الـ IADC | S333 |
| نوع الجسم | جسم الفولاذ |
| عدد الشفرات | 7 |
| حجم القطع الرئيسي | ف16 ملم |
| قاطع القياس | ف16 ملم |
| فوهات | #10*5 |
| طول المقياس | 3.5" في |
| اتصال API | 7-5/8REG |
| الوزن | 228 كجم |
| المعايير التشغيلية | |
| الوزن على القطعة (KN): | 66-198 |
| نطاق الدوران ((دوران): | 100 دينار |
| معدل التدفق ((lps): | 57-76 LPM |
| عزم الدوران ((KN): | 46- 54 KN.M |
3 ، ملف PDC Bit
4 ، حفر قطعة PDC قطع
أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة الحفر. تقوم حفرات PDC بإزالة الصخرة بشكل رئيسي عن طريق القص.
فمحطات PDC تتعرض للكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.
أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.
5فوهات PDC الحفر
PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضا وضع فوهة
