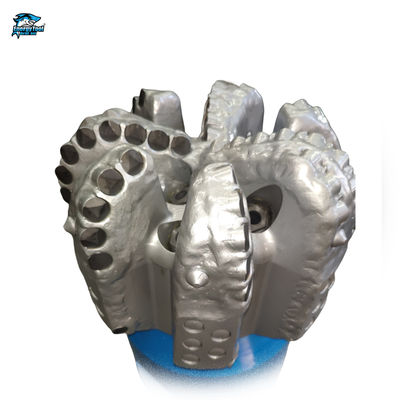

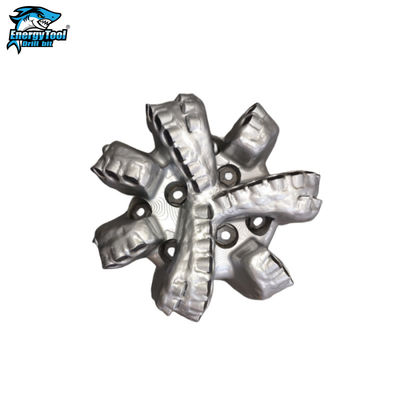

9-1/2 "PDC قطعة حفر الماسة لبركة النفط
تفاصيل المنتج
| قواطع | Polycrystalline Diamond Compact (PDC) | يكتب | مثقاب الماس |
|---|---|---|---|
| المعالجة السطحية | PDC إدراج | ||
| إبراز | قطعة حفر مياه النفط,إنج PDC قطعات الحفر الماسية,Eng PDC Diamond Drill Bits |
||
منتوج وصف
9-1/2 بوصة لقمة حفر ماسية PDC لحقول النفط البترولية
. الأوصاف:
وفقًا للجمعية الدولية لمقاولي الحفر (IADC)، يتكون تصنيف لقمة القطع الثابتة من أربعة أحرف تشير إلى:
- مادة الجسم
- كثافة القاطع
- حجم أو نوع القاطع
- شكل اللقمة
الأهم من ذلك، يجب استخدام لقمة الحفر PDC في التكوينات الصخرية المتجانسة. يستخدم جسم المصفوفة PDC في التكوينات الصلبة والكاشطة.
| مواصفات لقمة الحفر PDC بجسم فولاذي مقاس 9 1/2 بوصة | ||
| قطر اللقمة | 9 1/2" | 241.3 ملم |
| نموذج النوع | S516 | |
| أحجام القواطع | 16/13 ملم | |
| عدد الفوهات | 5NZ | |
| طول القياس | 2 بوصة | |
| التوصيل | REG 6-5/8" | |
| الوزن الإجمالي | 70 كجم | |
| معلمات التشغيل | ||
| الوزن على اللقمة | 28- 112 كيلو نيوتن | |
| سرعة الدوران | 100- DHM | |
| معدل التدفق | 30-42 لتر/ثانية | |
| عزم الربط | 38-43 كيلو نيوتن | |
| التكوين | تكوين متوسط الصلابة بقوة ضغط عالية | |
. شكل اللقمة
| لقمة PDC بجسم مصفوفة | لقمة PDC بجسم فولاذي | |
| مادة الجسم | كربيد التنجستن | فولاذ سبائكي |
| مادة القاطع | ألماس مركب متعدد البلورات | ألماس مركب متعدد البلورات |
| لحام السطح | لا | نعم |
| حماية القياس | لا | نعم |
| عدد الشفرات | 3 شفرات ~ 9 شفرات | 3 شفرات ~ 9 شفرات |
| التوصيل | API REG | API REG |
| عمليات التصنيع | صب | تشكيل |
| التكوين | تكوين متجانس صلب | تكوين متجانس متوسط الصلابة |
| التكلفة | عالية جداً جداً | عالي |
| مقاومة التآكل | جيدة جداً جداً | جيدة |
| الأداء | عالي | عالي |
| العمر | أطول | طويل |
. قواطع لقمة الحفر PDC
قواطع الألماس المركب متعدد البلورات (PDC) هي نقطة الاتصال الرئيسية لقمة الحفر. تزيل لقمات PDC الصخور بشكل أساسي عن طريق القص.
تتعرض قواطع PDC للكثير من التسخين والتبريد في البئر، وهي بيئة صعبة للغاية.
قواطع PDC التي تتمتع بتدهور حراري أقل واستقرار حراري أكبر تحقق بشكل عام معدل اختراق أعلى ومقاومة تآكل متزايدة. لذلك، فإن تحسين القاطع مهم.
. فوهات لقمة الحفر
تساعد فوهات لقمة الحفر على تنظيف منطقة القطع وتبريد قواطع الألماس المركب متعدد البلورات (PDC).
يؤثر الوضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي تم ضبطها بها بشكل حاسم على مدى كفاءة أداء لقمة الحفر.
تكمل قنوات السوائل أيضًا وضع الفوهات لتحسين إزالة المخلفات.
. لقمات الحفر PDC ذات الجسم الفولاذي
الجسم الفولاذي هو عكس الجسم المصفوفي. يمكنه تحمل أحمال الصدمات العالية، ولكنه أكثر ليونة ويفتقر إلى الميزات الوقائية. تمنح قوة وليونة الفولاذ أجسام لقمات الفولاذ مقاومة عالية للصدمات.
أجسام الفولاذ أقوى بكثير من الأجسام المصفوفية.
ميزة مفيدة للقمات الفولاذية هي أنه يمكن إعادة بنائها بسهولة عدة مرات لأن القواطع البالية أو التالفة يمكن استبدالها بسهولة نسبية. هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تختلف لقمات الحفر الماسية المركبة متعددة البلورات (PDC) عن المخاريط الدوارة في أنها أجسام من قطعة واحدة بدون أجزاء متحركة. تقوم القواطع الثابتة بتقطيع الصخور، لذا يمكن للقمة العمل بسرعات دوران أعلى بكفاءة أكبر في التكوينات المتماسكة.
