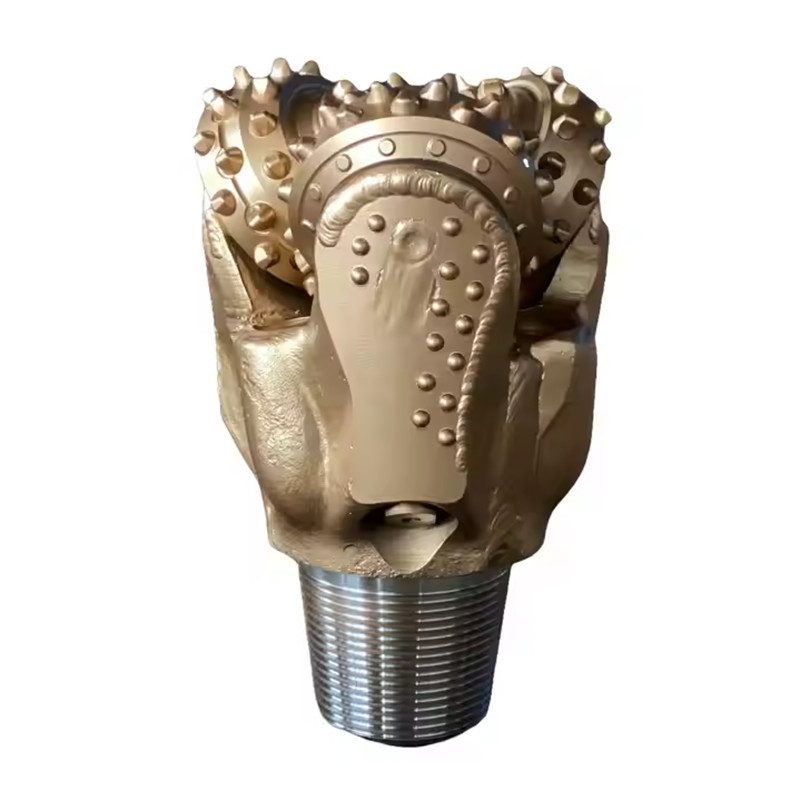

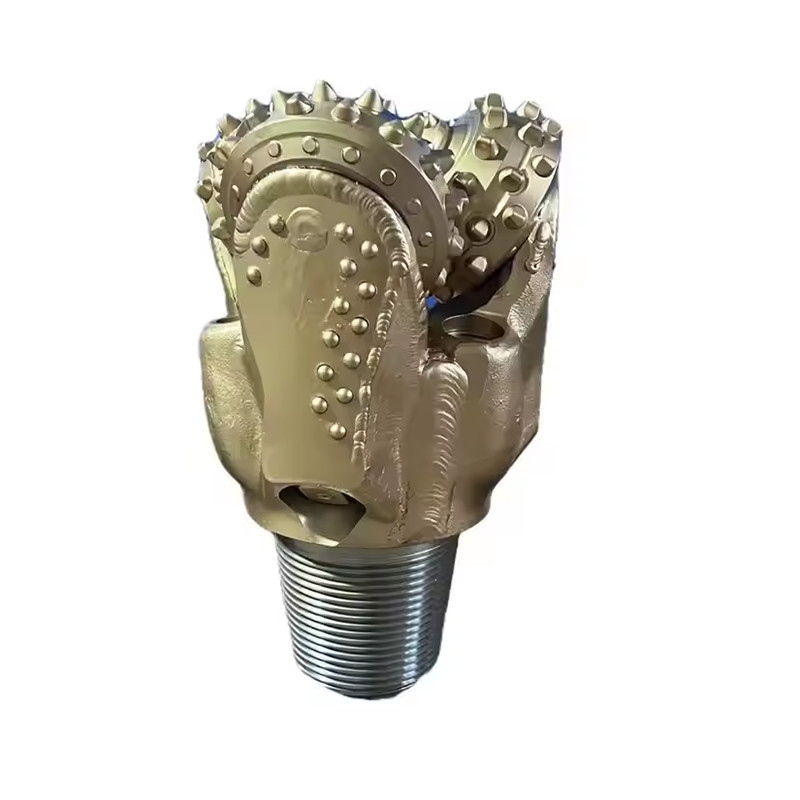

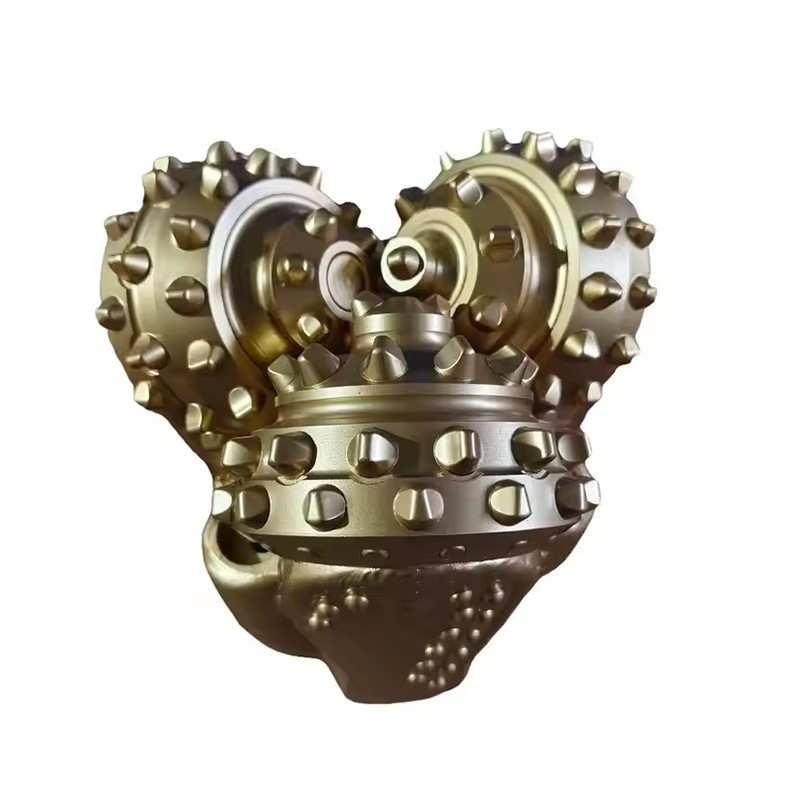

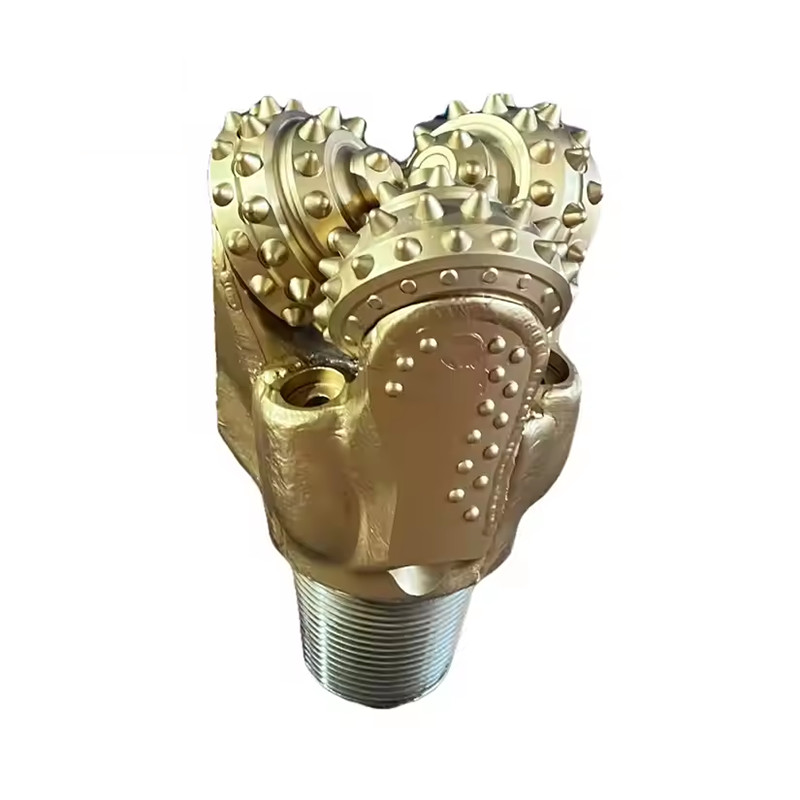

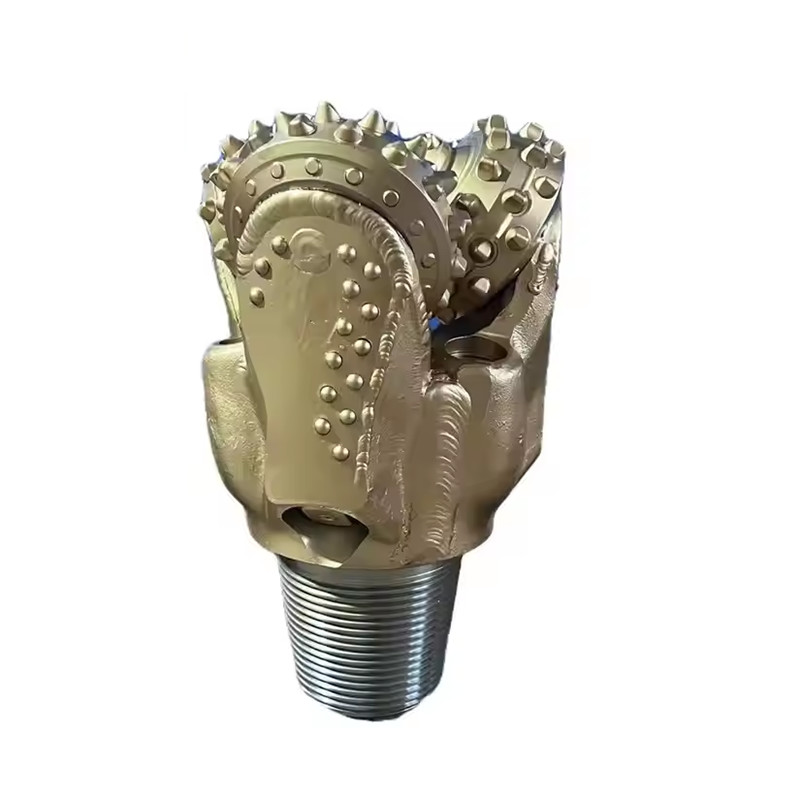

رولر تريكول بت نفط غاز حفر مياه رولر كون بت

الوصف

لقمة الترايكون هي مكون أساسي في تجميع قاع البئر المستخدم في عمليات الحفر. تستخدم لقمة الحفر الميكانيكية هذه الحركة الدورانية والاحتكاك الميكانيكي الناتج عن أسنانها لإزالة سطح الصخور أثناء الحفر. هدفها هو تسخير الطاقة من سلسلة الحفر الدوارة وإمدادات الطين، وتطبيق هذه القوة بفعالية لتسهيل تعميق البئر.

المواصفات:

التطبيقات

• التحقيقات الجيوتقنية
• استكشاف التعدين والمسح
• الأجهزة الجيوتقنية
• الجيوفيزياء

يعتمد نوع لقمة الترايكون التي تختارها على الجيولوجيا التي تحفر فيها وأقطار حفرة البئر التي تحفرها. قامت الجمعية الدولية لمقاولي الحفر (IADC) بتطوير نظام خطوات سهل الاستخدام لاختيار لقمة الترايكون المناسبة لجيولوجيتك مع ميزات إضافية مثل حماية اللقمة لعمر إنتاج أطول.

أنواع المحامل
هناك ثلاثة أنواع رئيسية من تصميمات المحامل المستخدمة في لقم الحفر الترايكون:

• لقمة الحفر ذات المحمل الأسطواني المفتوح القياسي:
في هذه اللقم، تدور المخاريط بحرية. هذا النوع من اللقم له صف أمامي من محامل الكرات وصف خلفي من المحامل الأسطوانية.
• لقم الحفر ذات المحامل الأسطوانية المحكمة الغلق
تحتوي هذه اللقم على مانع تسرب O-Ring مع خزان شحم لتبريد المحامل. تعمل موانع التسرب كحاجز ضد الطين والفتات لحماية المحامل.
• لقم الحفر ذات المحامل الأسطوانية ذات المحمل المحوري
يتم تبريد هذه اللقم حصريًا بالزيت/الشحم مع محامل أنف، ومانع تسرب O-Ring، وسباق لتحقيق أقصى أداء.


رموز IADC

تسهل رموز IADC وصف نوع لقمة الصخور المطلوبة.
الأرقام الثلاثة الأولى تصنف اللقمة وفقًا للتكوين الذي تم تصميمها لحفره وتصميم المحمل/مانع التسرب المستخدم.
1 و 2 و 3 تشير إلىلقم الأسنان الفولاذيةمع 1 للصخور الناعمة، و 2 للصخور المتوسطة، و 3 للصخور الصلبة.
الأرقام 4 و 5 و 6 و 7 و 8 تشير إلىلقم كربيد التنجستنلتكوينات مختلفة الصلابة مع كون 4 الأنعّم و 8 الأصلب.


أنواع التكوينات
يوضح ما يلي التكوين النموذجي ومرجع IADC الخاص به
1 و 4 تكوينات ناعمة مع طبقات لزجة وقوة ضغط منخفضة، مثل الطين، والطفل.

1 و 4 تكوينات ناعمة ذات قوة ضغط منخفضة مثل الطفل والملح والأنهيدريت والصخر الزيتي.

5 تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ومتداخلة مع طبقات صلبة، مثل الرمال والصخر الزيتي والطباشير.

2 أو 6 تكوينات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جدًا، ولكن مع طبقات غير كاشطة أو كاشطة صغيرة، مثل الصخور الزيتية، والصخر الطيني، والحجر الرملي، والحجر الجيري، والدولوميت، والأنهيدريت.

3 أو 7 تكوينات صلبة وكثيفة ذات قوة ضغط عالية جدًا وطبقات كاشطة قليلة، مثل الحجر الطيني، والحجر الرملي، والصخر الطيني.

8 تكوينات صلبة وكاشطة للغاية مثل الكوارتزيت والصخور البركانية.


رموز IADC- الأرقام الثلاثة الأولى تصنف اللقمة وفقًا للتكوين الذي تم تصميمها لحفره وتصميم المحمل/مانع التسرب المستخدم.

الرقم الأول1 و 2 و 3 تشير إلىلقم الأسنان الفولاذيةمع 1 للصخور الناعمة، و 2 للصخور المتوسطة، و 3 للصخور الصلبة.
4 و 5 و 6 و 7 و 8 تشير إلىكربيد التنجستنلقم الإدخال لتكوينات مختلفة الصلابة مع كون 4 الأنعّم و 8 الأصلب.

الرقم الثاني1 و 2 و 3 و 4 هي تفصيل إضافي لـالتكوينمع كون 1 الأنعّم و 4 الأصلب.

الرقم الثالثسيصنف هذا الرقم اللقمة وفقًا لـنوع المحمل/مانع التسربعلى النحو التالي:
لقمة الحفر ذات المحمل الأسطواني المفتوح القياسي، لقمة الحفر ذات المحمل الأسطواني المفتوح القياسي،
مبردة بالهواء، لقمة الحفر ذات المحمل الأسطواني المفتوح القياسي مع حماية إضافية والتي تُعرف بأنها قواطع كربيد في كعب المخروط، لقمة الحفر ذات المحمل الأسطواني المحكم الغلق، لقمة الحفر ذات المحمل الأسطواني المحكم الغلق مع حماية إضافية، لقمة الحفر ذات المحمل المحوري المحكم الغلق، لقمة الحفر ذات المحمل المحوري المحكم الغلق مع حماية إضافية.

الرقم الرابعتُستخدم رموز الأحرف التالية في الموضع الرابع للإشارة إلىميزات إضافية: A. تطبيق الهواء R. لحامات مقواة C. فوهة مركزية S. سن فولاذي قياسي D. التحكم في الانحراف X. قاطع إزميلي E. فوهة ممتدة Y. قاطع مخروطي G. حماية إضافية للحافة Z. شكل قاطع آخر J. انحراف الفوهة
