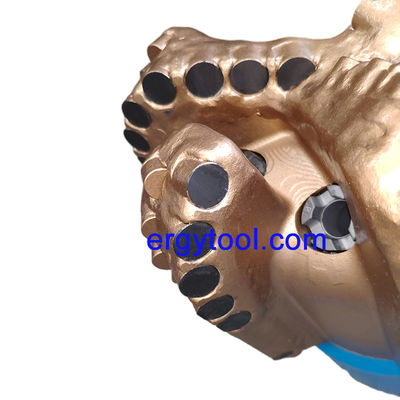

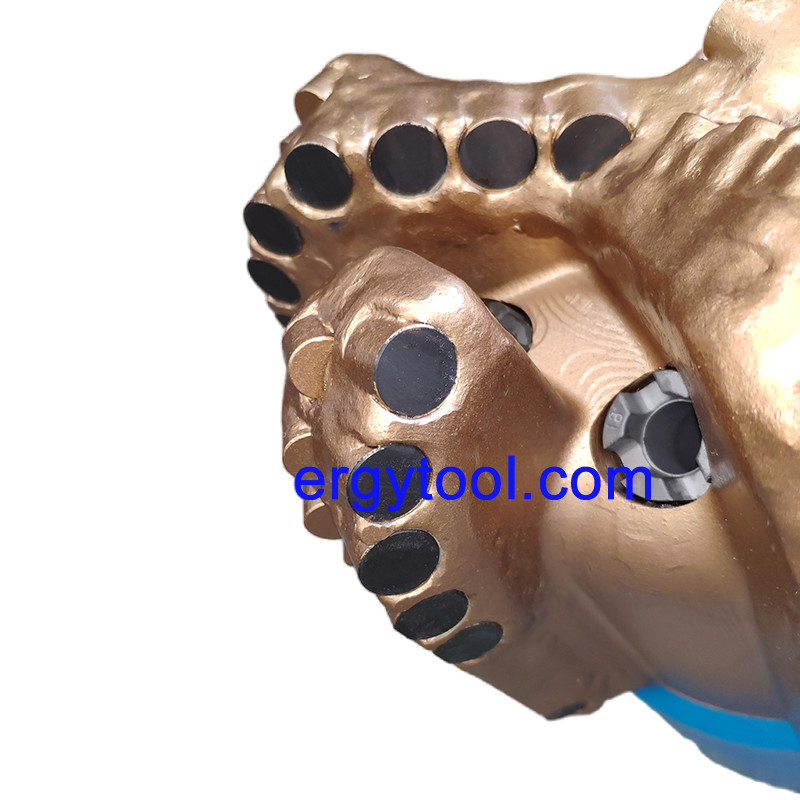

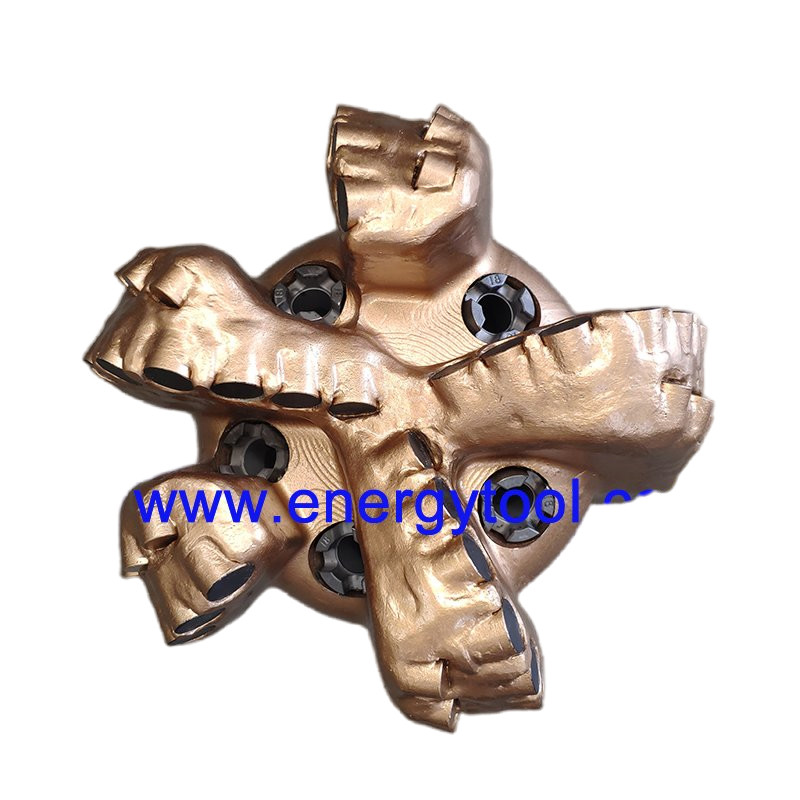

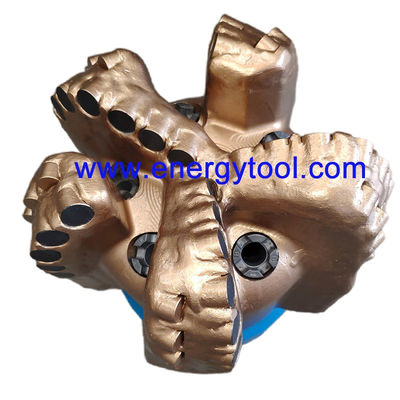

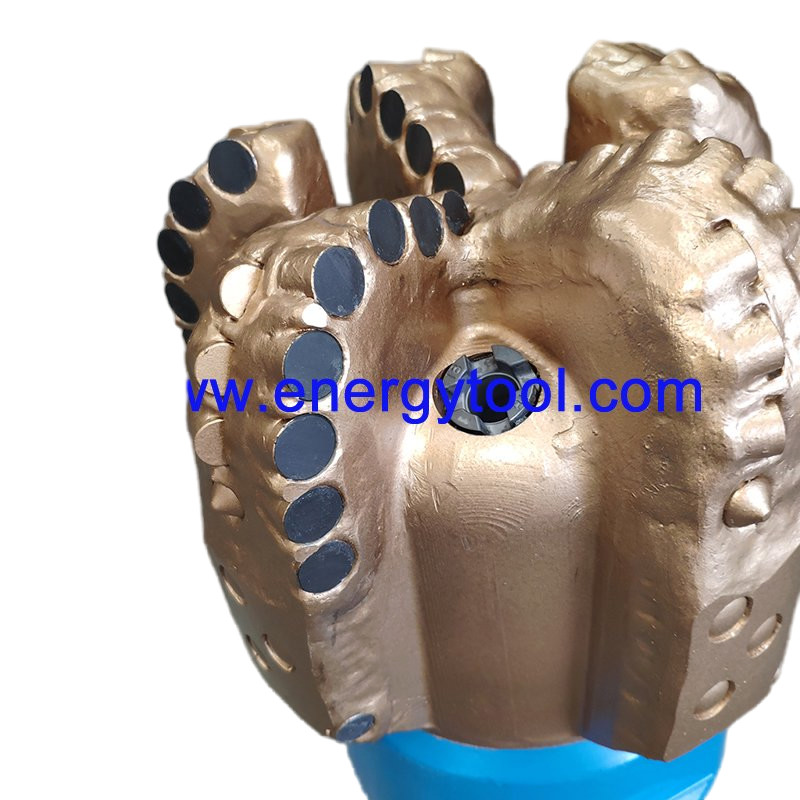

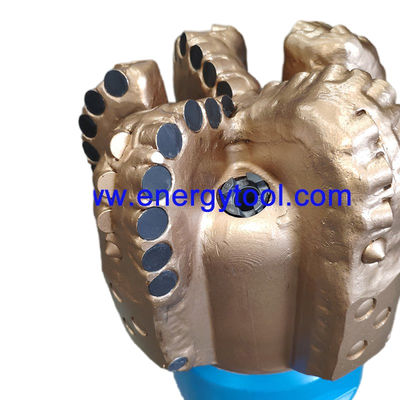

9-1/2 بوصة رأس حفر PDC لأداة حفر الصخور الماسية

9-1/2 بوصة PDC الحفر قليلا من الماس صخرة حفر أداة

إن ملف حفر PDC (Polycrystalline Diamond Compact) هو شكل القسم العرضي لوجه الحفر. هذه الهندسة حاسمة لأنها تحدد استقرار الحفرة وكفاءة التبريد.وكيف أنها تقطع بفعالية من خلال تكوينات صخرية محددة.

يتم تصنيف الملف بشكل عام إلى العديد من المناطق الرئيسية والأشكال الشائعة:

لفهم الملف، ننظر إلى القطعة من الوسط إلى الحافة الخارجية:

• مخروط:الجزء الداخلي من الحفرة: المخروط العميق يساعد في مركز الحفرة ويحسن الاستقرار (مناهضة الدوران) ، في حين أن المخروط الضحل أفضل لحفر أسرع في التكوينات الناعمة.

• الأنف:"نقطة" القطعة حيث يكون الانحناء أكثر حدة. هذه المنطقة تعاني من أعلى الحمل الميكانيكي وعادة ما يكون لها أعلى كثافة القطع.

• الكتف:المنطقة الانتقالية من وجه إلى جانب القطعة. هذه المنطقة تخضع لسرعات خطية عالية وقوة الطرد المركزي، والتي تتطلب قطع متينة.

• مقاس:الجزء الرأسي من القطعة الذي يحدد قطر الثقب. إنه يضمن أن تبقى الثقب "في المقياس" ويوفر الاستقرار الجانبي.

اختيار الملف تعتمد على "الهدف الحفر":

• الملف السطح / الضحلة:*أفضل ل:تشكيلات أصعب وأكثر كشطاً

  • الميزة:توزيع الوزن على القطعة (WOB) بشكل أكثر مساواة عبر القطع ، مما يقلل من خطر فشل القطع الفردي.

• ملف Long Taper / Deep Cone: ملف Long Taper / Deep Cone:

  • أفضل ل:حفر اتجاهي وتشكيلات ناعمة

  • الميزة:يوفر تتبعًا واستقرارًا ممتازًا. مساحة السطح المتزايدة تسمح بمزيد من القطع ، مما يساعد في التطبيقات عالية السرعة.

• ملف تعريفي:*أفضل ل:التشكيلات ذات الأغراض العامة والمتوسطة الصلابة

  • الميزة:هذا هو الشكل الأكثر شيوعًا "لجميع الأطراف" ، مما يوازن بين الحاجة إلى التنظيف (الهيدروليكية) وقوة الهيكل.

تصميم الملف يؤثر مباشرة على عاملين رئيسيين:

1. كثافة القطع:يسمح ملف تعريف أطول (مزيد من الانحناء) لوضع المزيد من القطع على القطعة ، مما يزيد من عمر الأداة في الصخور الهشاشة.

2. التنظيف الهيدروليكي:يجب تشكيل الفضاء بين الملف الشخصي والصخرة (فجوة القمامة) بحيث يسمح لسائل الحفر بنقل "القطع" بعيداً عن الفوهات بفعالية لمنع "تفجير القليل".
