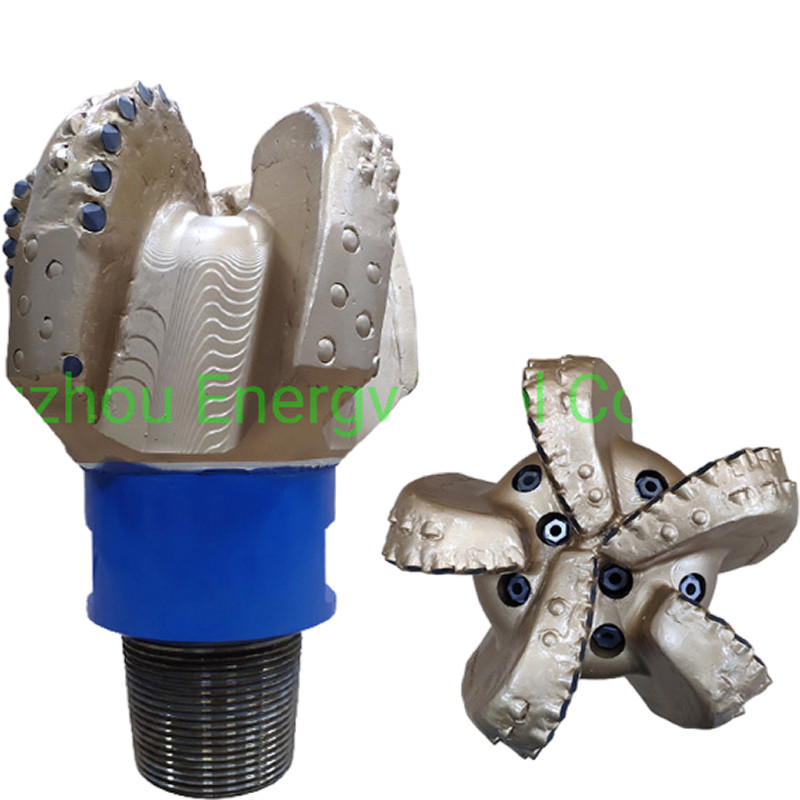

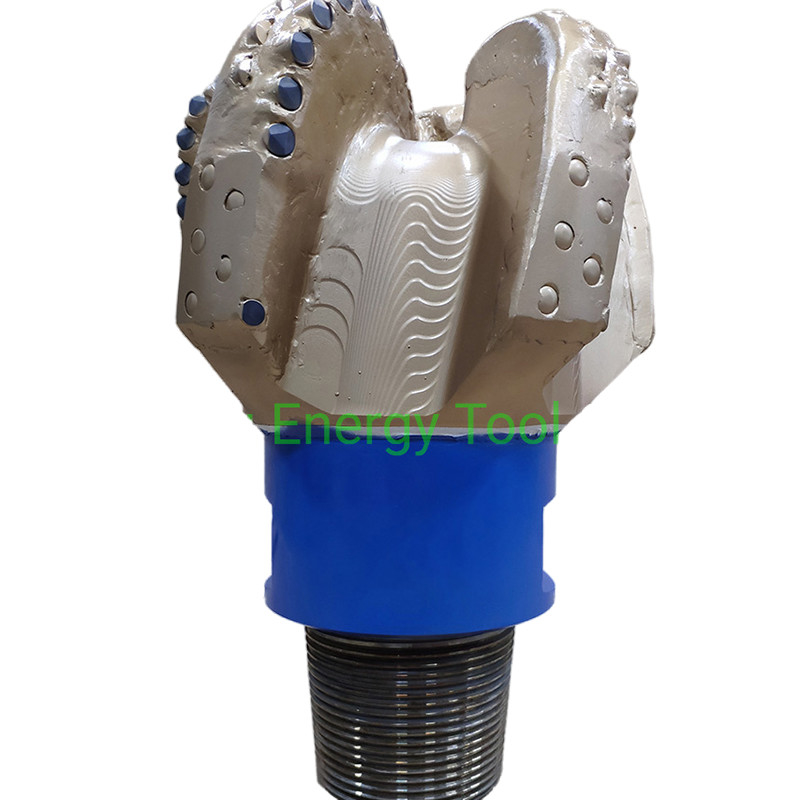

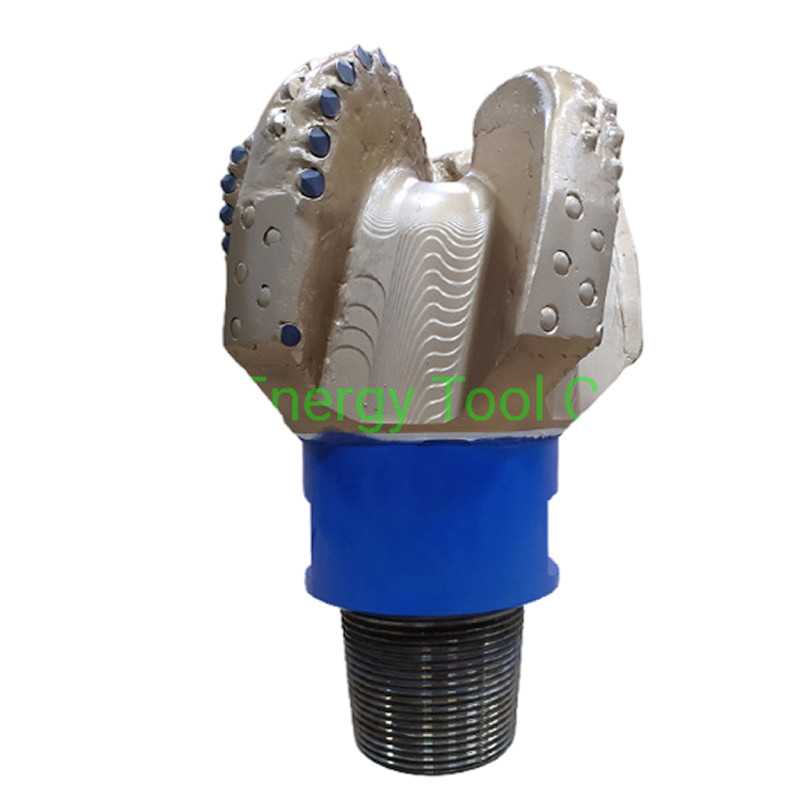

مثقاب حفر الصخور API مقاس 8-1/2 بوصة من نوع PDC لبريمة الحفر

كانت لقُم الحفر ذات القواطع الثابتة هي النوع الأول من لقم الحفر المستخدمة في الحفر الدوراني، وهي أبسط ميكانيكيًا من لقم الحفر ذات القواطع الدوارة.

نظرًا لأن عناصر القطع لا تتحرك بالنسبة للقمة، فلا حاجة للمحامل أو التشحيم.

عنصر القطع الأكثر شيوعًا المستخدم اليوم هو قاطع الألماس متعدد الكريستالات (PDC)، وهو أسطوانة كربيد التنجستن الملبدة بسطح مستوٍ مغطى بمادة ألماس صناعي.

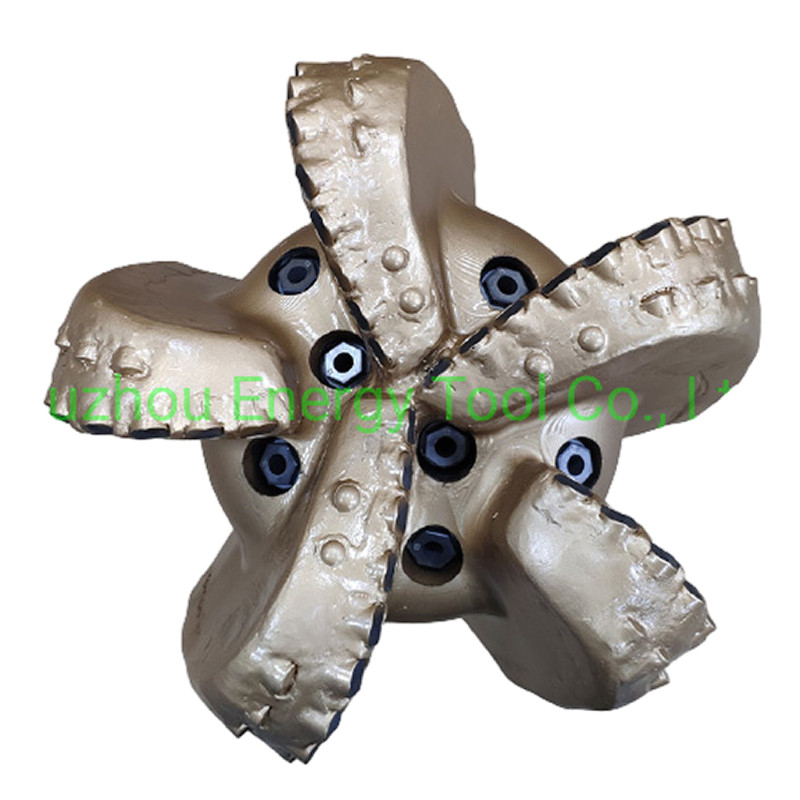

يتم ترتيب القواطع على شفرات القمة بنمط متداخل مع توجيه سطح القاطع المغطى بالألماس في اتجاه دوران القمة لتوفير تغطية كاملة لقاع البئر.

قد تستخدم لقُم الحفر ذات القواطع الثابتة الأخرى عناصر قطع من الألماس الصناعي الطبيعي أو الألماس متعدد الكريستالات المستقر حرارياً (TSP).

لقمة PDC بجسم مصفوفي:هذا النوع من لقُم PDC الماسية مصنوع من مسحوق كربيد التنجستن، وحماية المقياس هي TSP.

لقمة PDC بجسم فولاذي:مع فولاذ المعالجة الحرارية AISI 4145H (فولاذ قياسي أمريكي)، يمكن استخدام لقمة PDC ذات الجسم الفولاذي لآلات CNC عالية الجودة لطحن الجيوب والشفرات والفوهات.

تصنيف لقُم PDC حسب التطبيقات:

صناعة التعدين

هناك بعض لقُم PDC ذات 3 شفرات تستخدم بشكل أساسي في صناعة التعدين في أستراليا وروسيا، حيث يكون التكوين ناعمًا جدًا. اختيار لقمة PDC ذات الجسم الفولاذي يمكن أن يوفر بعض تكاليف الحفر.

حفر آبار المياه

بفضل معدل الاختراق العالي (ROP)، تُستخدم لقُم PDC الماسية أيضًا على نطاق واسع كلقم حفر لآبار المياه للحفر الحراري الجوفي.

حفر النفط والغاز

- إنها القمة الأكثر استخدامًا في حفر النفط والغاز. العوامل الهيدروليكية مهمة جدًا أثناء الحفر.

- تم استخدام لقُم PDC في المناطق التي لم يكن من الممكن الوصول إليها سابقًا، مثل التكوينات الأكثر صلابة وتآكلًا وتنوعًا.

- تتكون لقمة PDC الماسية بشكل أساسي من جسم القمة، وأسنان القطع، والفوهات، وحماية المقياس، واتصال API Thread.

القواطع

نقطة الاتصال الأساسية لقمة الحفر هي قواطع PDC الخاصة بها، والتي تُصنع من مركب الألماس متعدد الكريستالات (PDC).
تتفوق لقُم PDC في إزالة الصخور بكفاءة عن طريق تقطيعها.
تعمل قواطع PDC في بيئة صعبة، وتتعرض لتسخين وتبريد متكرر داخل البئر.
لتحقيق أقصى قدر من الأداء، تُفضل قواطع PDC ذات الاستقرار الحراري الفائق والحد الأدنى من التدهور الحراري.
تُظهر هذه القواطع المحسّنة معدل اختراق (ROP) أعلى ومقاومة تآكل محسّنة.

الفوهات
تلعب فوهات لقمة الحفر دورًا حاسمًا في الحفاظ على درجة حرارة قواطع PDC وتنظيف منطقة القطع.
من خلال الحفاظ على برودة قواطع PDC، تساهم الفوهات في طول عمرها وأدائها.
يؤثر موضع وزاوية هذه الفوهات بشكل كبير على فعالية لقمة الحفر. تضمن الفوهات الموضوعة بشكل صحيح التبريد الفعال وتساعد في منع المشكلات المتعلقة بالحرارة.
بالإضافة إلى ذلك، يسهل الترتيب الاستراتيجي لقنوات السوائل، جنبًا إلى جنب مع موقع الفوهة، إزالة أفضل للقطع أثناء عمليات الحفر.

​​
