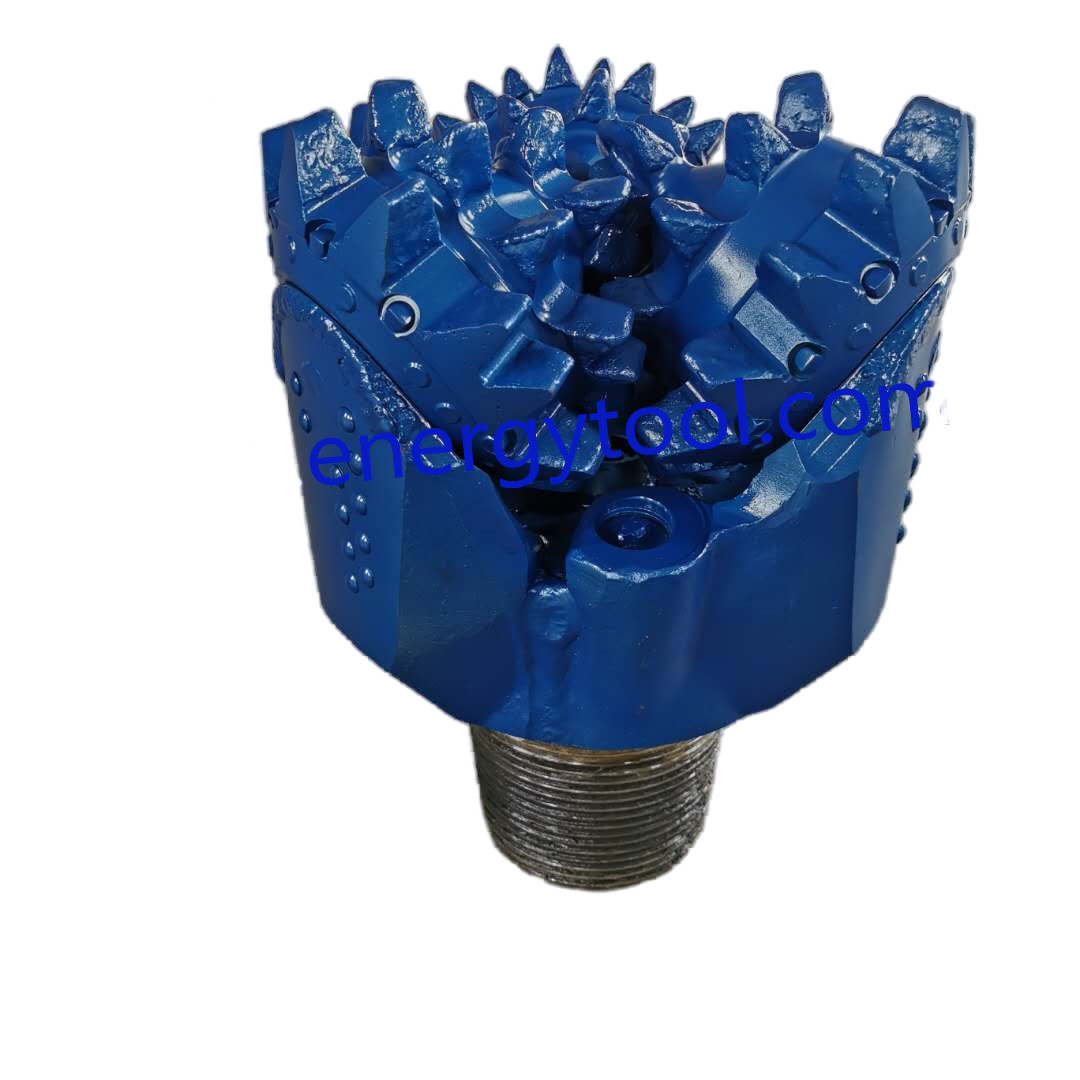

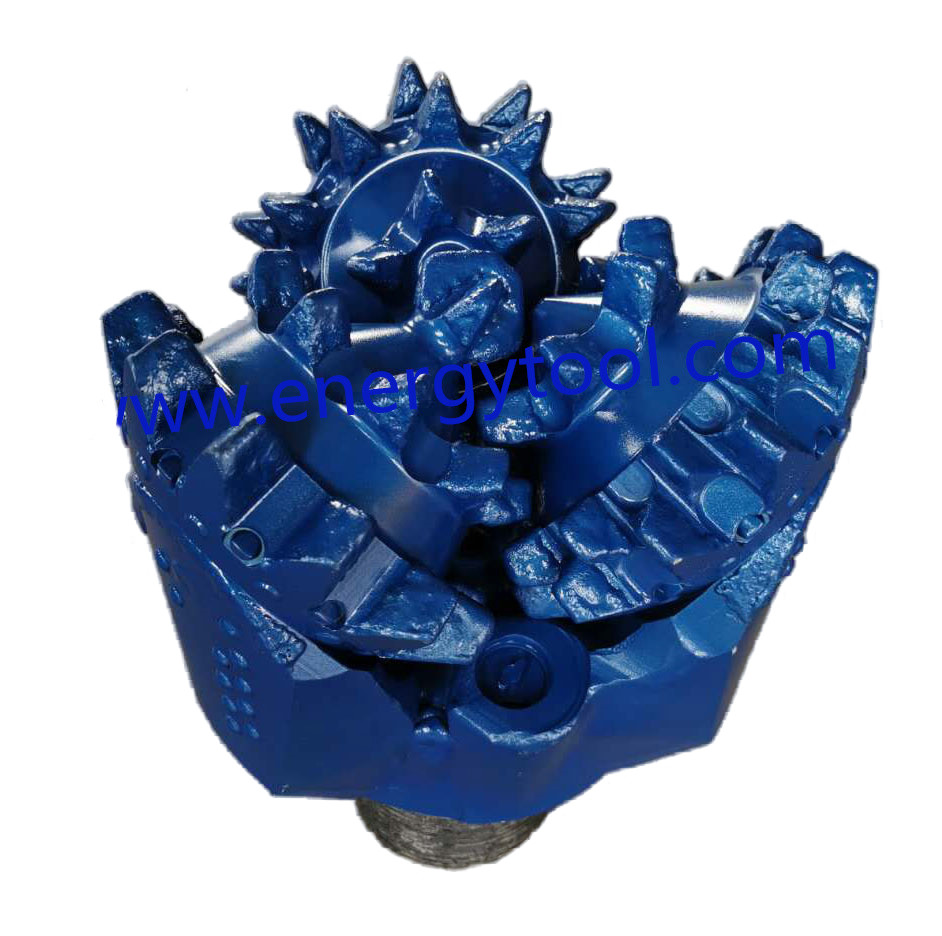

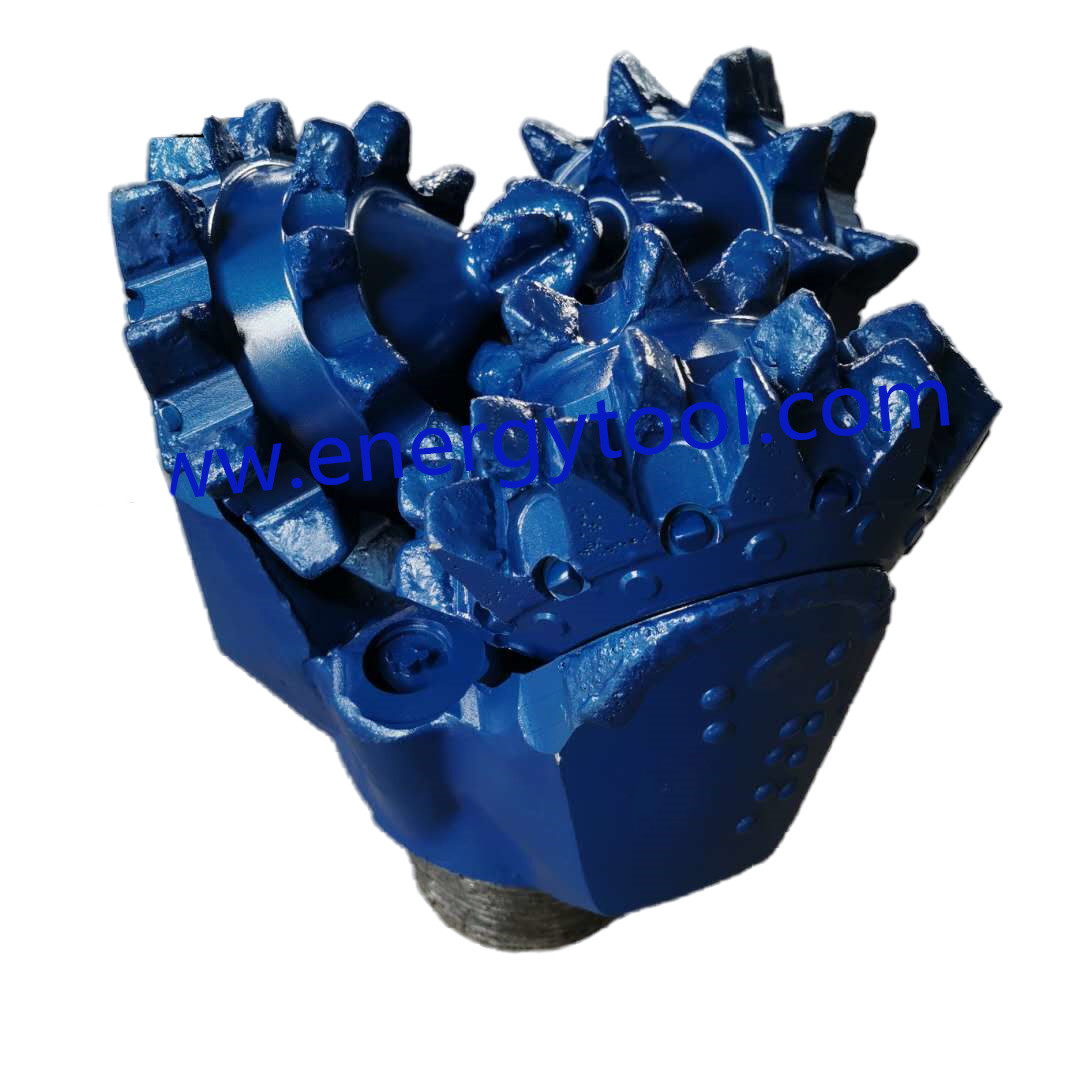

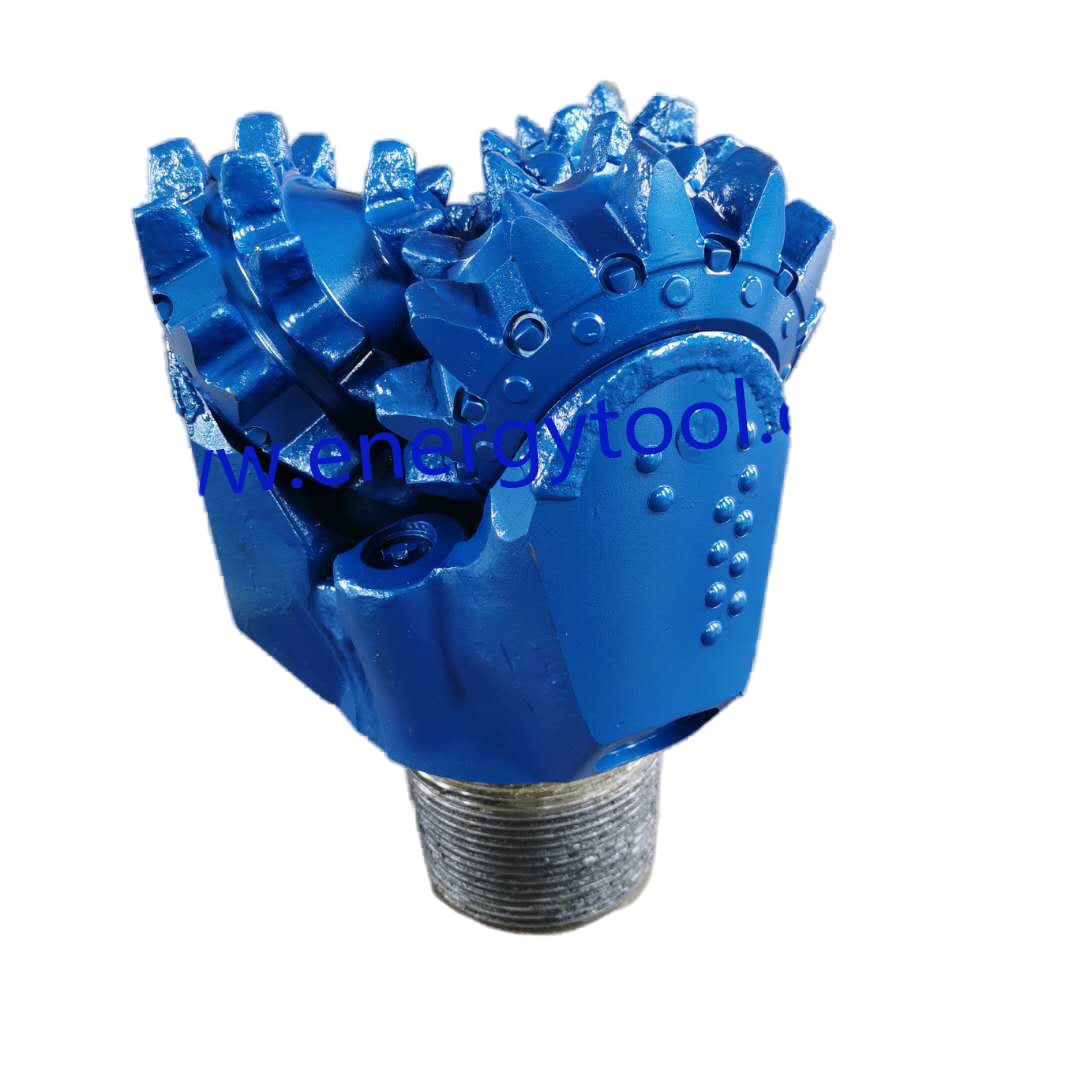

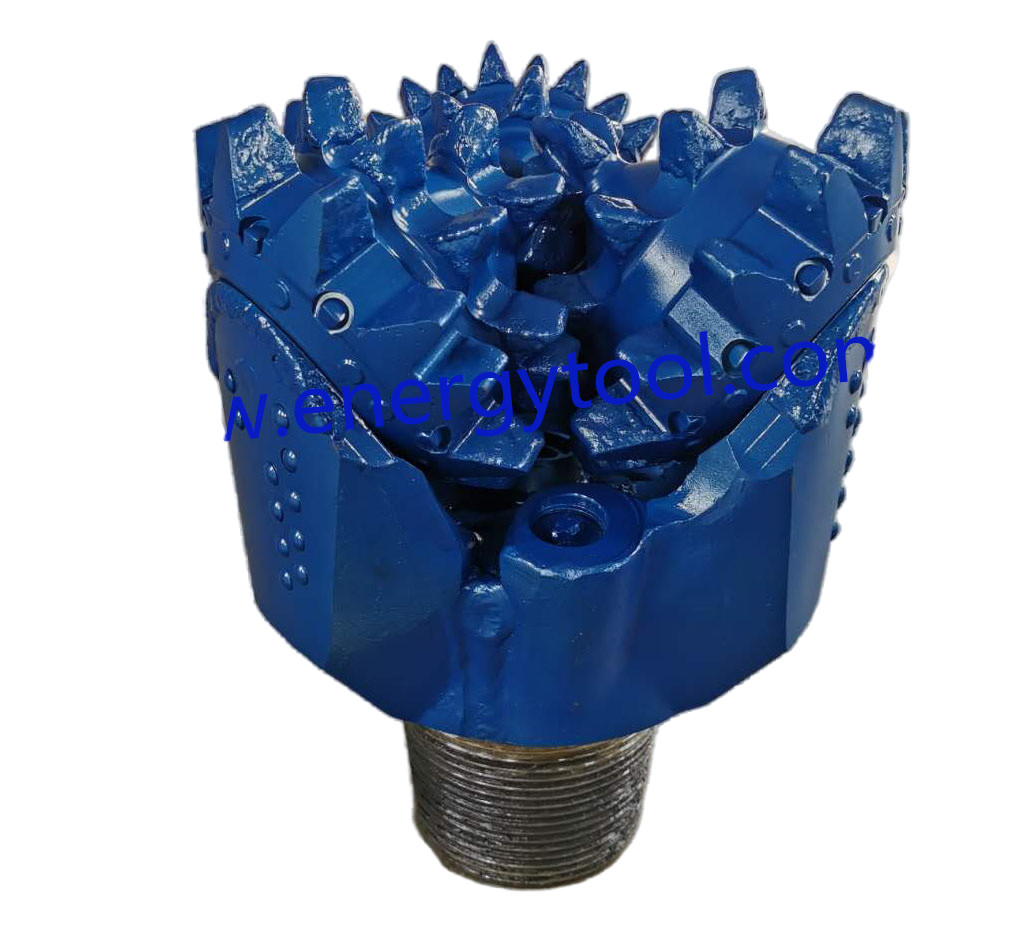

أدوات الحفر المعدنية القمعية المعدنية

تصنيف قطعة المخروط الدوار

عادة ما تصنف قطع المخروط الدوار على أنها إما قطع إدخال كربيد التونغستين (TCI) أو قطع الأسنان المطحونة.

للمساعدة في مقارنة منتجات مماثلة من مختلف الشركات المصنعةأنشأت الجمعية الدولية لمقاولي الحفر (IADC) نظام تصنيف متوحد للبط لمصطلحات الحفر.

طريقة تصنيف IADC للشرائح المتحركة

طريقة تصنيف IADC للقطع الرولية مخروط هي معيار في جميع أنحاء الصناعة لوصف قطع المخروط الرولية ذات الأسنان المطحنة والطراز الإدراج.

يعتمد نظام الترميز هذا على معايير رئيسية تتعلق بالتصميم والتطبيق.

تم إدخال النسخة المستخدمة حاليًا في عام 1992 وتتضمن معايير تم تطويرها بشكل تعاوني من قبل مصنعي الحفر تحت رعاية جمعية مهندسي البترول.

تصنيف IADC

نظام تصنيف IADC هو رمز رباعي مرتبط بالتصميم والتطبيق.

الحروف الثلاثة الأولى دائما رقمية

الحرف الأخير هو دائما الأبجدية.

الرقم الأول يشير إلى سلسلة البت، والرقم الثاني إلى نوع البت، والرقم الثالث إلى محامل وتخطيط المقياس، والرمز الرابع (الأبجدي) إلى ميزات البت.

السلسلة

السلسلة، أول حرف في نظام IADC، يحدد خصائص تشكيل عامة ويقسم قطع الأسنان المطحونة والإدراجات.يتم استخدام ثماني سلسلات أو فئات لوصف قطع الصخور ذات المخاريط.

المجموعات من 1 إلى 3 تنطبق على قطع الأسنان المطحنة.

المسلسلات من 4 إلى 8 تنطبق على أجزاء من نوع الإدراج.

كلما ارتفع عدد السلسلة، كلما كان نوع الصخور أصعب أو أكثر صعوبة.

السلسلة 1 تمثل أسهل (أسهل تطبيقات الحفر) لقطع الأسنان المطحنة.

المسلسل 3 يمثل أصعب وأكثر التطبيقات شحومة لأجزاء الأسنان المطحنة.

المسلسل 4 يمثل أسهل (أسهل تطبيقات الحفر) لقطع النوع الإدراج ،

المسلسل 8 يمثل تطبيقات صلبة جداً ومتجرفة لأجزاء من النوع الإدراج.

لسوء الحظ، صلابة الصخور غير محددة بوضوح من قبل نظام IADC.

تعبيرات "الحجر الرملي الصلب" أو "الصخري المتوسط الرقيق" ، على سبيل المثال ، ذاتية ومفتوحة إلى درجة من التفسير. وبالتالي ، يجب استخدام المعلومات فقط بمعنى وصفي ؛صلابة الصخور الفعلية تختلف اختلافا كبيرا، اعتماداً على عوامل مثل العمق، ضغط الزائد، مسامية، وغيرها من العوامل التي يصعب تحديدها.

النوع

الحرف الثاني في نظام تصنيف IADC يمثل نوع البيت أو الإدراج أو الأسنان المطحونة ، و يصف درجة صلابة التشكيل. يتراوح النوع من 1 إلى 4.

تصميم المحامل وحماية المسامير

الحرف الثالث IADC يحدد كل من تصميم المحامل وحماية المسامير.

حددت IADC سبع فئات لتصميم المحامل وحماية المسامير:

1. محاملات الدوال غير مغلقة (المعروفة أيضًا باسم قطع محامل مفتوحة)
2. حمالة عجلات مبردة بالهواء (مصممة لتطبيقات الحفر بالهواء أو الرغوة أو الضباب)
3. محامل عجلات غير مغلق، محمي من المسافة
4. محملات عجلات مغلقة
5. محامل عجلات مغلق ، محمي من المسافة
6. محملات الاحتكاك المغلقة
7. محمل الاحتكاك المغلق ، محمي من المقياس. لاحظ أن "محمي من المقياس" يشير فقط إلى أن البيت لديه ميزة تحمي أو تعزز مقياس البيت. لا يحدد طبيعة هذه الميزة.كمثال، يمكن أن يشير إلى إدراجات خاصة موجهة في موقع صف الكعب (جانب المخروط) أو إدراجات معززة بالماس على صف المقياس.

الميزات المدرجة

الحرف الرابع المستخدم في النظام يحدد الميزات المتاحة.

تعتبر IADC هذه الفئة اختيارية. لا يتم تسجيل هذا الحرف الأبجدي دائمًا في سجلات البيت ولكن يتم استخدامه بشكل شائع في كتالوجات ومكتبات مصنعي البيت.

تصنيف IADC يعطي و يحدد 16 سمة تحديد.

يمكن استخدام حرف واحد فقط من أشكال الأبجدية بموجب قواعد IADC.

ومع ذلك، غالبًا ما تجمع تصاميم البيت العديد من هذه الميزات. في هذه الحالات، عادة ما يتم سرد الميزة الأكثر أهمية.
