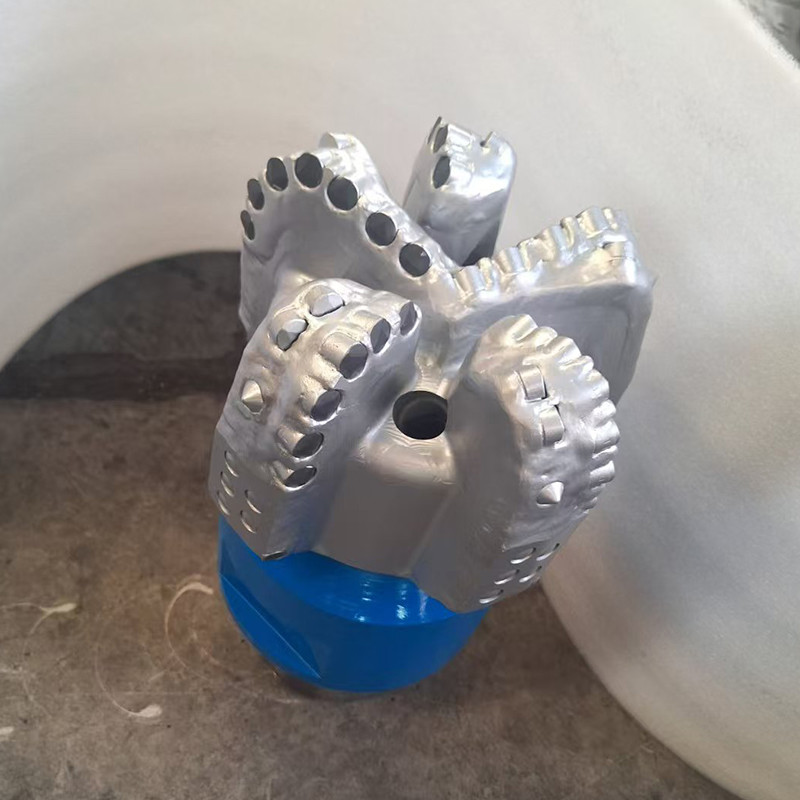

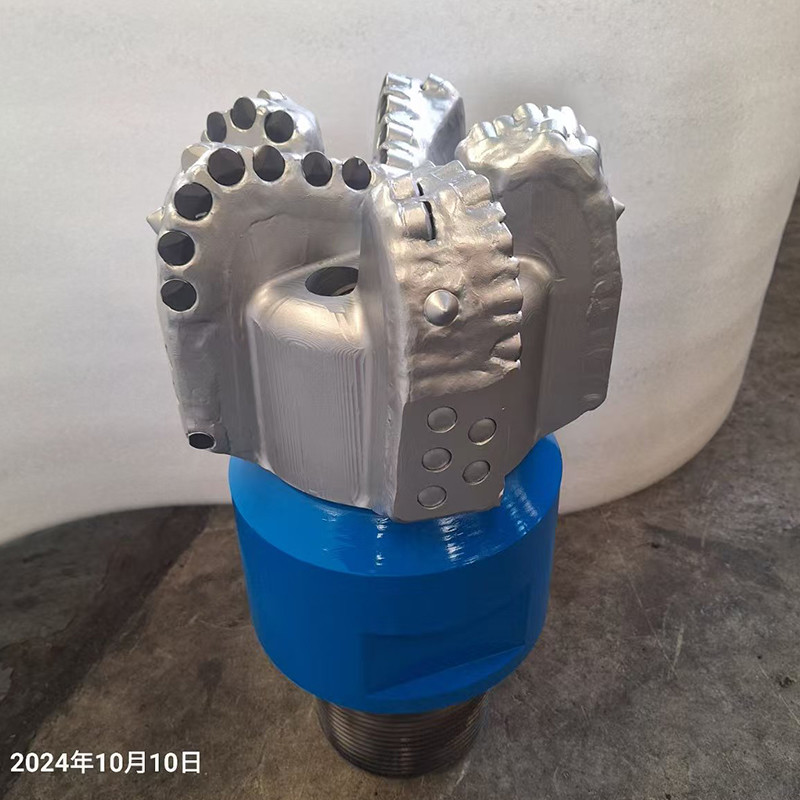

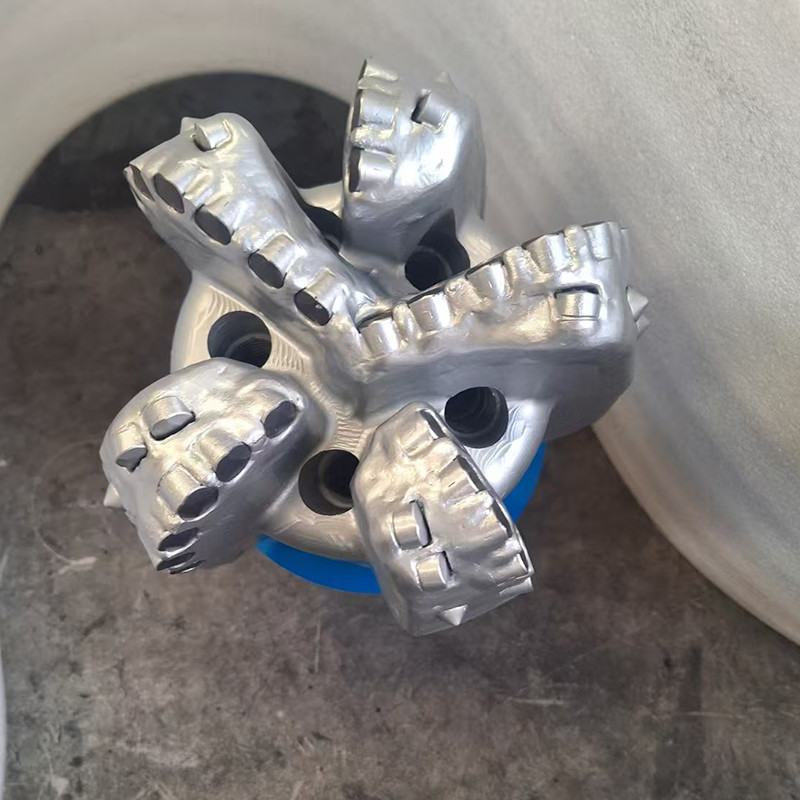

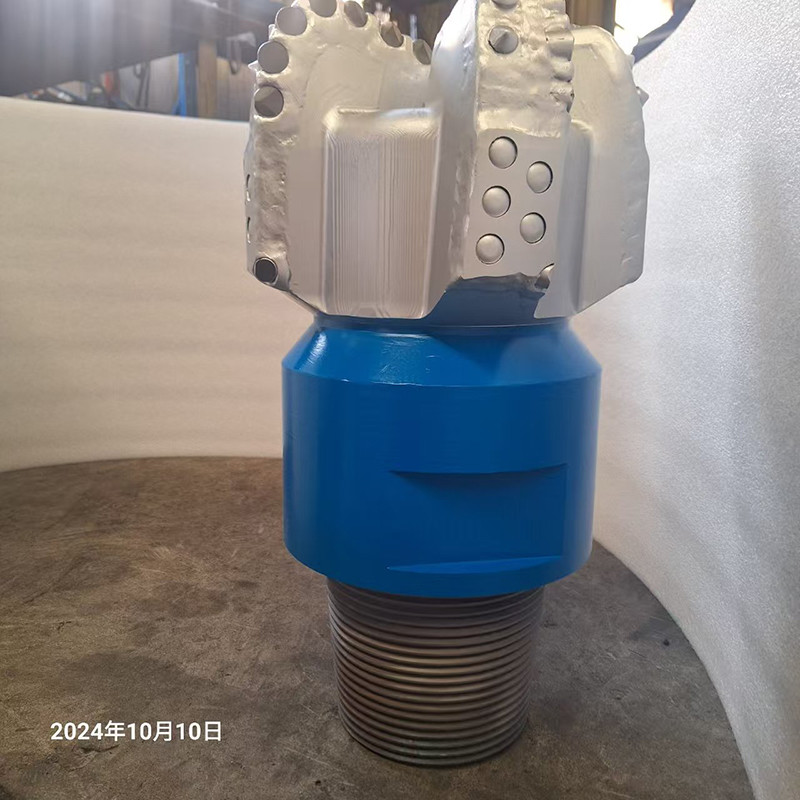

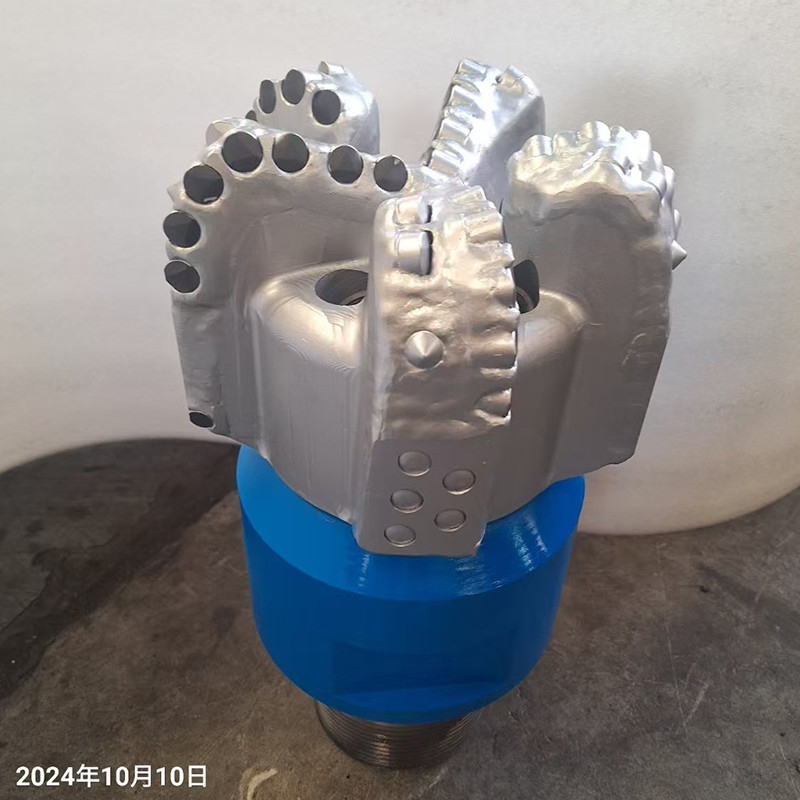

حفرة البئر الماسية قطعة 9-1/2 " حفرة البئر PDC قطعة النفط

حفر النفط قطع الصخور 9-1/2 " PDC حفر قطعة من الماس حفر أداة

1 ، الوصف:

بالإضافة إلى خصائصها الأساسية، ابتكارات التصميم، وتطبيقات واسعة النطاق،كما تظهر حفر PDC العديد من الميزات الرئيسية الأخرى التي تسهم في أدائها الكلي وفعاليتها في صناعة الحفر.

- نعمميزات أداء محسنة:

• - نعممقاومة الحرارة: تم تصميم أجهزة قطع PDC لتحمل درجات الحرارة العالية الناتجة أثناء عمليات الحفر ، وضمان أداء ثابت وتقليل خطر فشل القطع إلى الحد الأدنى

• - نعمامتصاص الصدمات: التصميم الفريد لقطع الحفر PDC يسمح لهم بامتصاص وتبديد الصدمة والاهتزازات الناتجة أثناء الحفر ، مما يقلل من ارتداء الحفر ويمدد عمره

• - نعمقابلية التخصيص:يمكن تخصيص حفر PDC لظروف الحفر المحددة وتشكيلات الصخور ، مع اختلافات في حجم القطع وشكل وتوزيعها لتحسين كفاءة الحفر وأدائها.

2مواصفات بت PDC:

تتجمع الماسات البوليكريستالية PDC في صناعة النفط والغاز. تحصل قطع PDC على اسمها من الماسات البوليكريستالية المدمجة المستخدمة لهيكل قطعها.حفرة PDC هي حفرة مزودة بمحطات ماسة صناعية بدلاً من أسنان معدنية صلبة.

3 ، ملف PDC الحفر

تم تصميم حفرة PDC (Polycrystalline Diamond Compact) ، والتي تعمل كأساس لتحليل وتصميم واختيار حفرات PDC المناسبة. يشمل التصميم اعتبارات مواد الحفرة ،هيكل القطع، نوع القطع PDC، هندسة جسم القطعة، والنظام الهيدروليكي.

تستخدم حفر PDC قشر الصخور للحفر وتتكون من أربعة أجزاء رئيسية: القطع ، هيكل القطع ، الشفرات ، وجسم الحفر.

• - نعمأجهزة القطع:عادةً أسطوانية، مع طبقة رقيقة من الماس الاصطناعيسلامة شكل القطع أمر بالغ الأهمية لضمان عمل القطعة بشكل موثوق وفقًا لهيكل القطع الهندسي 3D المصمم.

• - نعمهيكل القطع:على الرغم من أنه بسيط على ما يبدو ، إلا أنه غالبًا ما يكون الجزء الأكثر تعقيدًا من تصميم حفر PDC. يتم ترتيب القطع في صفوف لتسهيل تنظيف الحطام الصخري بشكل أفضل.يتم وضع كل صف على طول الجزء العلوي من الشفرات، تبرز لأسفل ، تدعم هيكل القطع وتبقيه في مكانه مع توصيل هيكل القطع بفعالية بنهاية خيط الحفر.بين الشفرات هناك أشرطة، والتي تعمل كقنوات لسائل الحفر لغسل قطع الحفر بعيدا عن وجه الحفرة أثناء حفر الثقب.

• - نعمشفرات:يتم ترتيب الشفرات الطويلة والقصيرة في أزواج وتتأرجح على طول الاتجاه الشعاعي للثقب.تصميم الشفرات وترتيبها يلعب دورا حاسما في أداء القطعة.

• - نعمجسد القطعة- نعم: يمكن تصنيفها إلى جسم مصفوف وجسم فولاذي. إن واجهة حفرة PDC مصنوعة من الصلب ، وتتحول إلى كربيد التفنجمن على السطح الخارجي.

أربعة.أجهزة قطع PDC للحفر

أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة الحفر. تقوم حفرات PDC بإزالة الصخور بشكل رئيسي عن طريق القص.

فمحطات PDC تتعرض للكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.

أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.

5فوهات PDC الحفر

PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).

يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.

قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.

6قطع PDC للجسم الصلب

الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يفتقر إلى ميزات حماية.قوة ومرونة الفولاذ تعطي أجسام الفولاذ بقعة مقاومة عالية للصدمة.

أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.

ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.

تتفاوت حفرات الماس الكريستالية المدمجة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.
