قطعة حفر الماس 9-1/2 " PDC قطعة من أداة حفر حقول النفط
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاستخدام | بئر الزيت ، تعدين بئر ، بئر الماء ، استكشاف جغرافي | القاطع الأساسي siSe | 16 ملم و 13 ملم |
|---|---|---|---|
| نوع الاتصال | أبي 6-5/8 | شهادة API | 7-1548-1 |
| معالجة السطح | PDC Cutter إدراج | نوع الجهاز | صناعة الحفر CNC |
| الحجم | أحجام مختلفة متوفرة | المزايا | حفر أسرع ، تحسين ROP ، انخفاض تكاليف الحفر |
| عدد الشفرات | 3-6 | قطر القطع | 16ملم |
| حجم الفوهة | 9 | استخدام | حفر بئر المياه ، الحفر الجيوتقري |
| التطبيق | بئر الزيت ، تعدين بئر ، بئر الماء ، استكشاف جغرافي | شفرات | 6 ريش |
| إبراز | أداة الحفر في حقول النفط PDC Bit,مثقاب الماس,9-1/2 PDC Bit,Diamond Drilling Bit,9-1/2 ” PDC Bit |
||
منتوج وصف

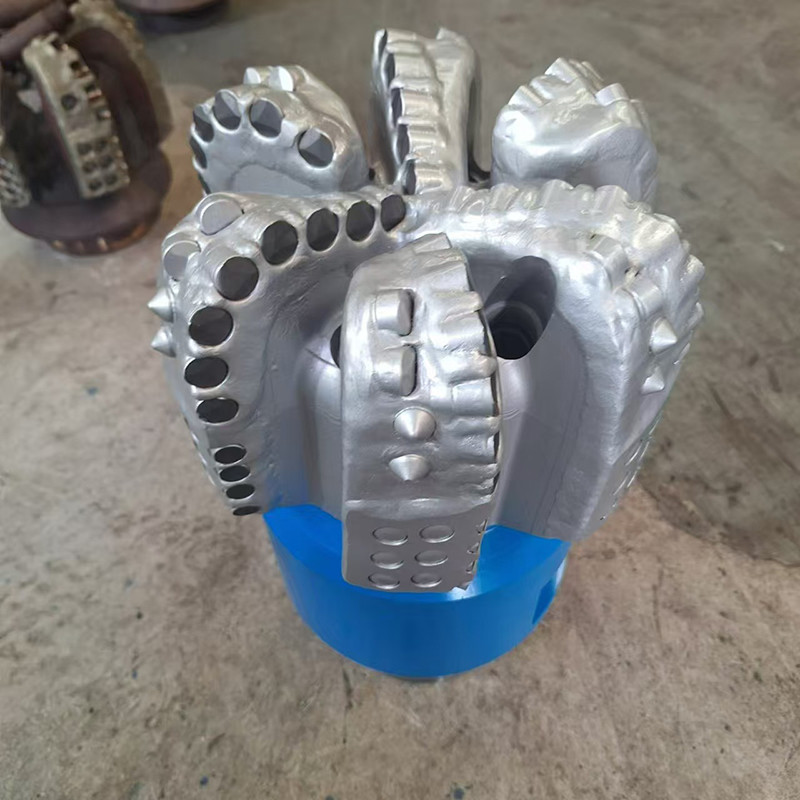

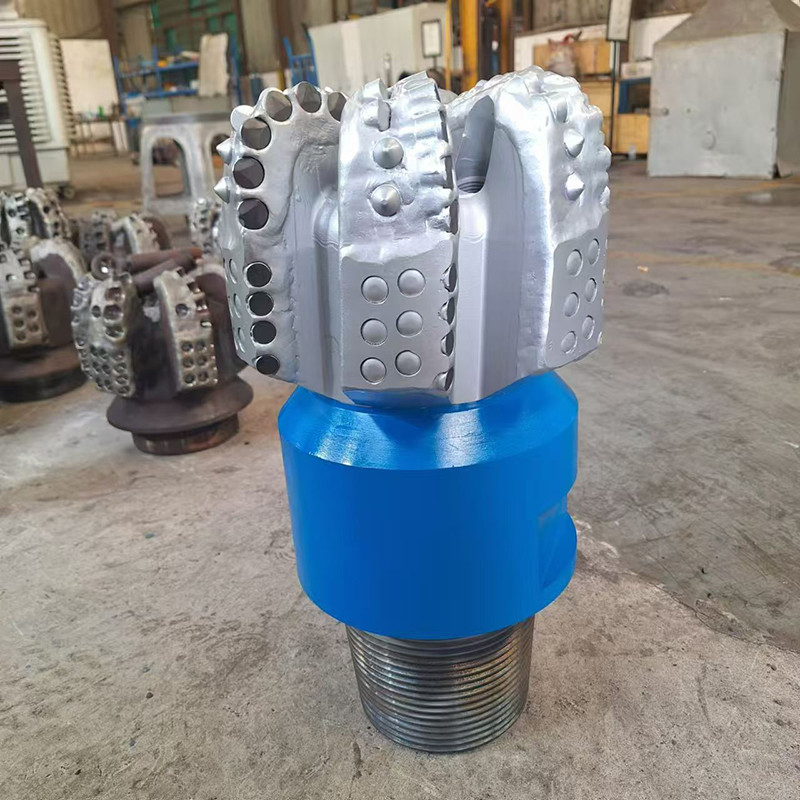

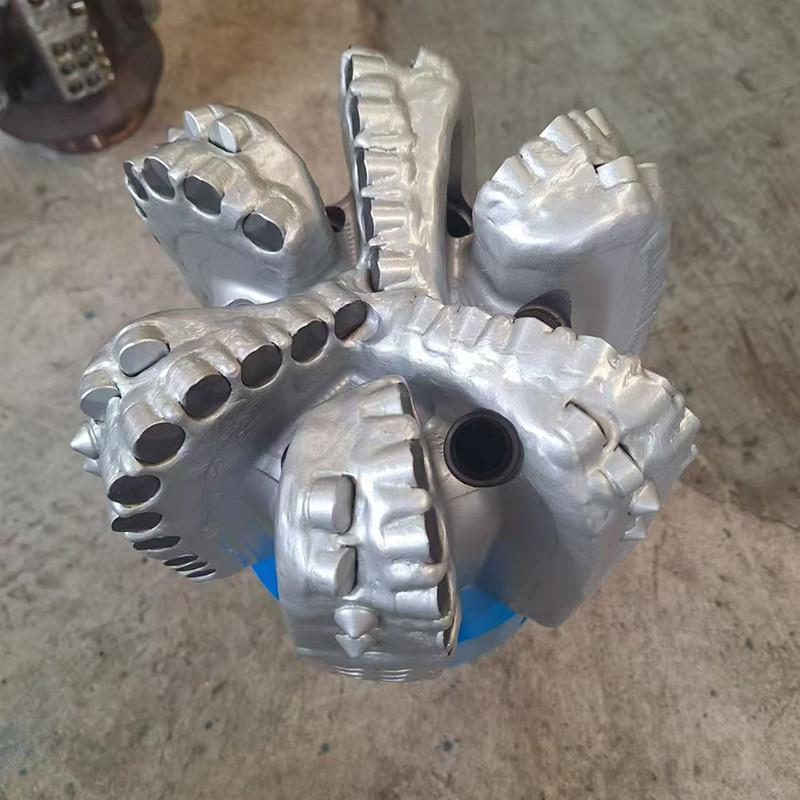

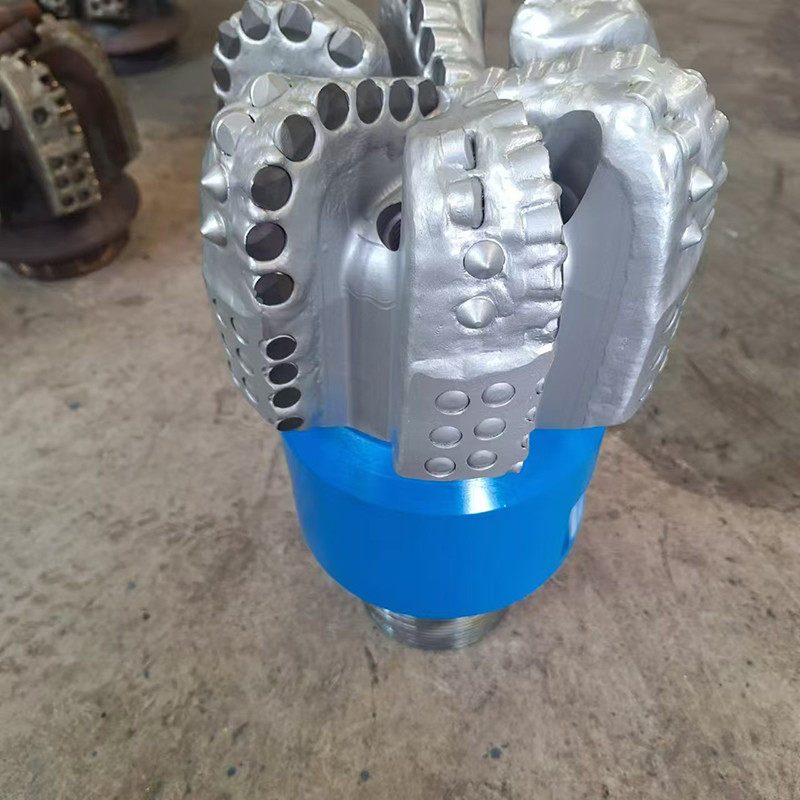

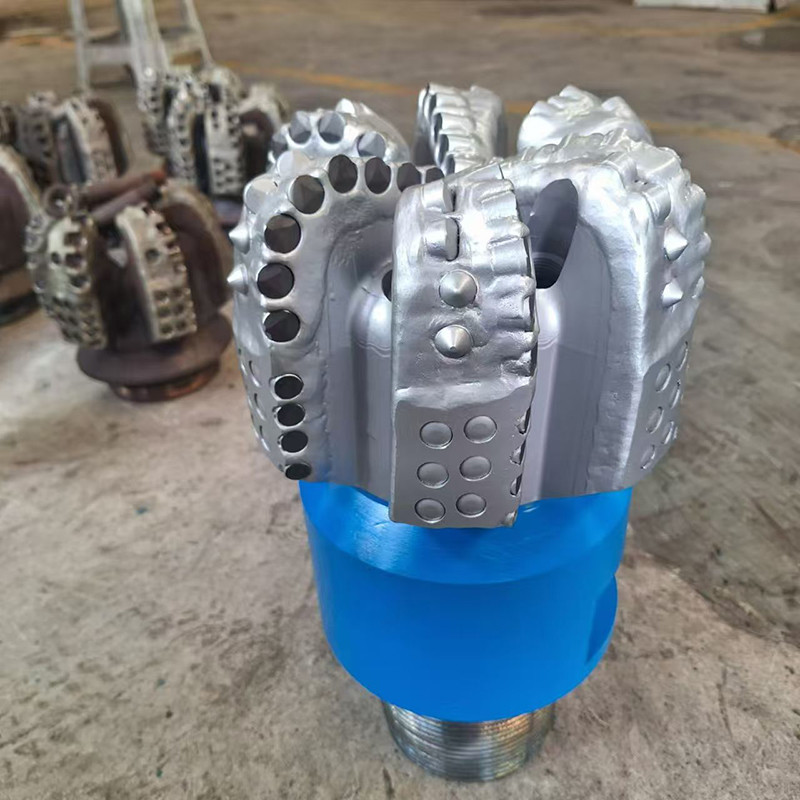

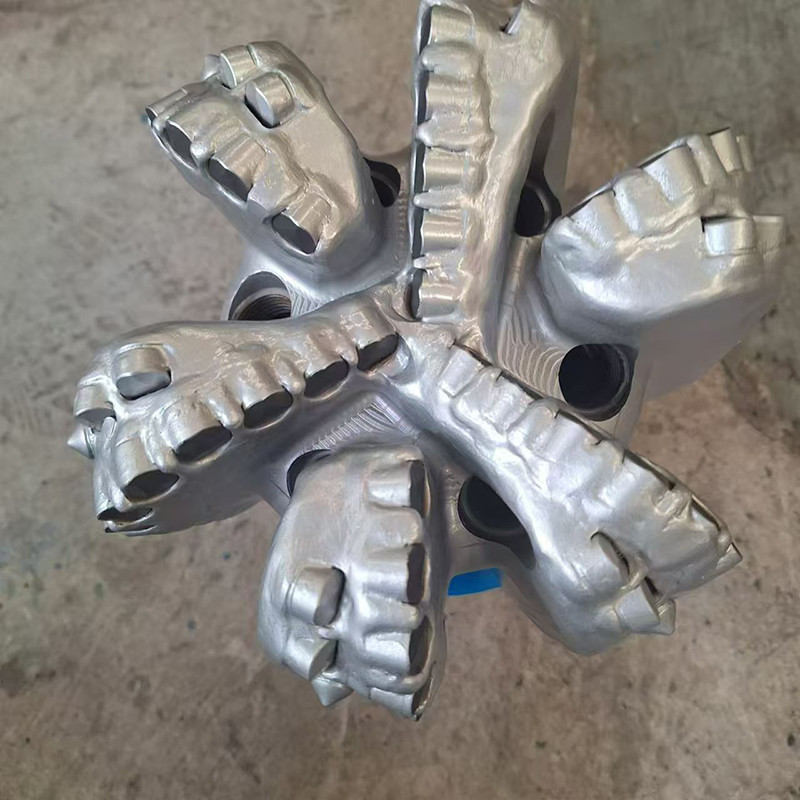

قطعة حفر الماس 9-1/2 " PDC قطعة من أداة حفر حقول النفط
1 ، الوصف:
- نعمتتكون قطعات الحفر PDC من أربعة مكونات رئيسية- نعم:
- - نعمأجهزة القطع- نعم: عادةً أسطوانية، مع طبقة رقيقة من الماس الاصطناعي على رصيف كربيد التونغستين، تستخدم للقطع أثناء الحفر.
- - نعمهيكل القطع- نعم: غالبًا ما يكون الجزء الأكثر تعقيدًا من التصميم ، مع صفوف من القطع المرتبة لإزالة الحطام بفعالية.
- - نعمشفرات- نعم: مع أشرطة الصفائح بينهما ، والتي تعمل كقنوات لسائل الحفر لغسل قطع الحفر من وجه القطعة.
- - نعمجسد القطعة- نعم: الهيكل الرئيسي للثقب PDC، تصنيفها في المصفوفة والهياكل الصلبة، وربط إلى خيط الحفر ودعم الهيكل القطع.
2مواصفات بت PDC:
تتجمع الماسات البوليكريستالية PDC في صناعة النفط والغاز. تحصل قطع PDC على اسمها من الماسات البوليكريستالية المدمجة المستخدمة لهيكل قطعها.حفرة PDC هي حفرة مزودة بمحطات ماسة صناعية بدلاً من أسنان معدنية صلبة.
|
المواصفات
|
|
| الحجم: | 9 1/2 بوصة (241.3 ملم) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 6 |
| المكابح كمية: | 6 |
| اتصال واجهة برمجة التطبيقات (في): | 6-5/8" REG |
| طول القياس (في): | 2 |
|
المعايير التشغيلية
|
|
| الوزن على القطعة (KN): | 22-112 |
| نطاق الدوران ((دوران): | 80 ديه إم |
| معدل التدفق ((lps): | 29 - 38 لتر في الدقيقة |
| عزم الدوران ((KN): | 16-22 KN.M |
3 ، ملف PDC الحفر
تم تصميم حفرة PDC (Polycrystalline Diamond Compact) ، والتي تعمل كأساس لتحليل وتصميم واختيار حفرات PDC المناسبة. يشمل التصميم اعتبارات مواد الحفرة ،هيكل القطع، نوع القطع PDC، هندسة جسم القطعة، والنظام الهيدروليكي.
تستخدم حفر PDC قشر الصخور للحفر وتتكون من أربعة أجزاء رئيسية: القطع ، هيكل القطع ، الشفرات ، وجسم الحفر.
-
- نعمأجهزة القطع:عادةً أسطوانية، مع طبقة رقيقة من الماس الاصطناعيسلامة شكل القطع أمر بالغ الأهمية لضمان عمل القطعة بشكل موثوق وفقًا لهيكل القطع الهندسي 3D المصمم.
-
- نعمهيكل القطع:على الرغم من أنه بسيط على ما يبدو ، إلا أنه غالبًا ما يكون الجزء الأكثر تعقيدًا من تصميم حفر PDC. يتم ترتيب القطع في صفوف لتسهيل تنظيف الحطام الصخري بشكل أفضل.يتم وضع كل صف على طول الجزء العلوي من الشفرات، تبرز لأسفل ، تدعم هيكل القطع وتبقيه في مكانه مع توصيل هيكل القطع بفعالية بنهاية خيط الحفر.بين الشفرات هناك أشرطة، والتي تعمل كقنوات لسائل الحفر لغسل قطع الحفر بعيدا عن وجه الحفرة أثناء حفر الثقب.
-
- نعمشفرات:يتم ترتيب الشفرات الطويلة والقصيرة في أزواج وتتأرجح على طول الاتجاه الشعاعي للثقب.تصميم الشفرات وترتيبها يلعب دورا حاسما في أداء القطعة.
-
- نعمجسد القطعة- نعم: يمكن تصنيفها إلى جسم مصفوف وجسم فولاذي. إن واجهة حفرة PDC مصنوعة من الصلب ، وتتحول إلى كربيد التفنجمن على السطح الخارجي.
أربعة.أجهزة قطع PDC للحفر
أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة الحفر. تقوم حفرات PDC بإزالة الصخور بشكل رئيسي عن طريق القص.
فمحطات PDC تتعرض للكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.
أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أكبر تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.
5فوهات PDC الحفر
PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يفتقر إلى ميزات حماية.قوة ومرونة الفولاذ تعطي أجسام الفولاذ بقعة مقاومة عالية للصدمة.
أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تتفاوت حفرات الماس الكريستالية المدمجة (PDC) عن مخروطات الدوار في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.
