الماس 4-1/2 "PDC حفر قطعة من أداة الحفر النفط
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالجة السطحية | PDC إدراج | الاستخدام | حفر بئر النفط |
|---|---|---|---|
| صناعي | الحفر وتحت الحفرة | المعلمات التشغيل | عزم الدوران العالي و WOB منخفضة |
| سمات | مقاومة عالية التآكل ومقاومة الحرارة | ميزة | عالية الكفاءة ، عالية القوة |
| تشكيل | صعب جدا | نوع القاطع | 1310 |
| تشكيل الصخور | 8 | فوهات | 3 |
منتوج وصف

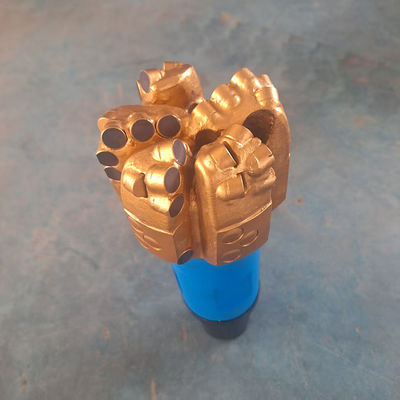

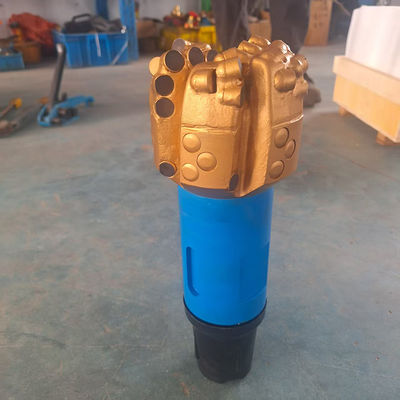

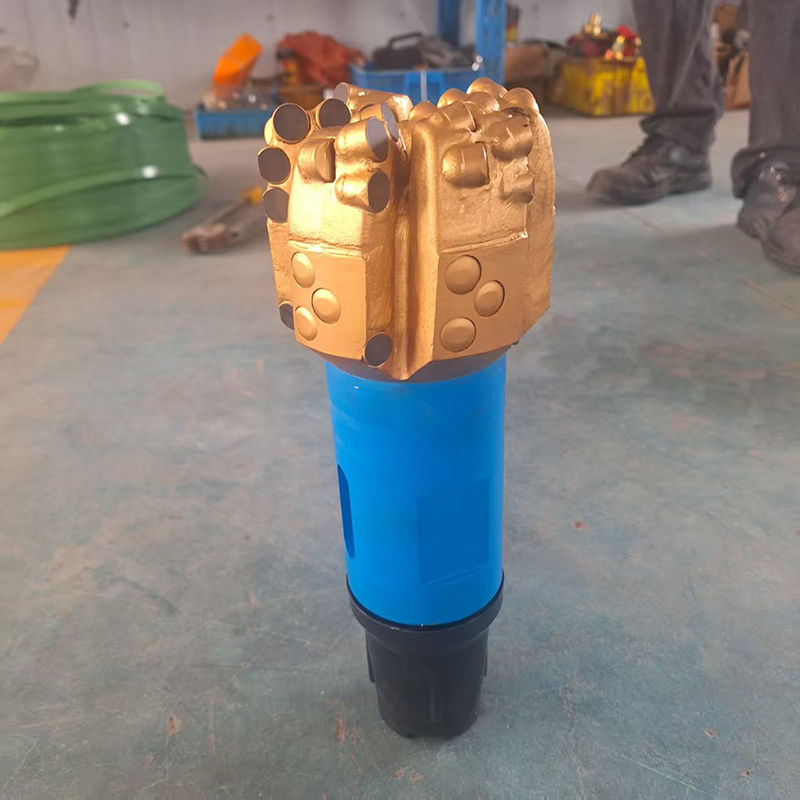

رأس حفر PDC ماسي 4-1/2" لأداة حفر الزيت
1. أوصاف رأس حفر PDC
رأس الحفر PDC هو أداة حفر ذات قاطع ثابت مع قواطع ماسية مدمجة متعددة الكريستالات تستخدم لحفر الصخور في آبار النفط أو التعدين أو المياه أو الغاز. يتم تصنيع أداة الحفر هذه وفقًا لمواصفات API وهي معتمدة من API. قواطع PDC مصنوعة من مادة الماس الاصطناعي، وهي أصعب مادة معروفة، مما يجعلها مقاومة للغاية للتآكل. بالمقارنة مع رؤوس الحفر ثلاثية المخروط، توفر رؤوس الحفر PDC بشكل عام كفاءة حفر أعلى ولكن بتكلفة أعلى.
تستخدم رؤوس الحفر PDC قواطع ماسية متعددة مرتبة في أنماط محددة لقص تشكيل الصخور. يتم تصنيف هذه الرؤوس بشكل أساسي إلى نوعين: رؤوس PDC ذات الجسم المصفوفي ورؤوس PDC ذات الجسم الفولاذي، مصممة لظروف حفر مختلفة. تُستخدم رؤوس PDC ذات الجسم المصفوفي عادةً في التكوينات الكاشطة، بينما غالبًا ما تُستخدم رؤوس PDC ذات الجسم الفولاذي في التكوينات الأكثر نعومة.
2. المواصفات:
يتم تحديد رؤوس الحفر PDC مثل S616 أو M616 بشفرة فولاذية أو جسم مصفوفي بـ 6 شفرات وقاطع رئيسي 16 مم. يشير رمز IADC إلى ما إذا كان الرأس مناسبًا لتكوينات صلبة أو ناعمة أو محددة، مما يوفر رؤية إضافية.
لذا فإن IADC 323 له معنى مختلف لرأس حفر PDC.
| تحديد | |
| الحجم: | 4-1/2 بوصة (14.3 ملم) |
| نوع جسم الحفر: | جسم مصفوفي |
| كمية الشفرات: | 5 |
| كمية الفوهات: | 3 |
| وصلة API (بالبوصة): | 2-7/8" REG |
| طول المقياس (بالبوصة): | 1 |
| معلمات التشغيل | |
| الوزن على الرأس (KN): | 9-67 |
| نطاق RPM (الدوار): | 80- DHM |
| معدل التدفق (لتر/ثانية): | 11- 15 LPM |
| عزم الدوران (KN): | 9.5 - 12.2 KN.M |

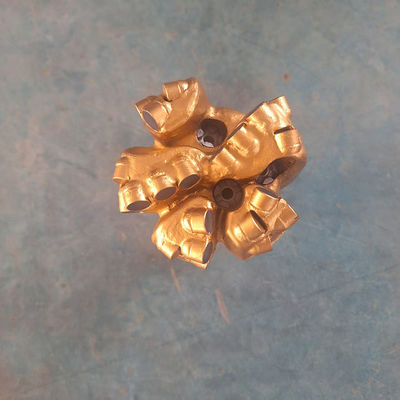

3 . ملف تعريف رأس حفر PDC
4 . قواطع رأس حفر PDC
في قلب رأس الحفر توجد قواطع مركبة من الماس متعدد الكريستالات (PDC)، والتي تتفاعل مباشرة مع الصخر، باستخدام عمل القص بشكل أساسي للإزالة. في البيئة الصعبة للبئر، تخضع قواطع PDC لدورات تسخين وتبريد متكررة، مما يشكل تحديات كبيرة.
تميل قواطع PDC ذات الثبات الحراري المحسن والانخفاض الحراري إلى الأداء بشكل أفضل، مما يؤدي إلى معدلات اختراق أعلى (ROP) وتحسين مقاومة التآكل. لذلك، يعد تحسين هذه القواطع أمرًا بالغ الأهمية لتعظيم الكفاءة.
5. فوهات رأس حفر PDC
تساعد فوهات رأس حفر PDC على تنظيف منطقة القطع وتبريد قواطع الماس المركبة متعددة الكريستالات (PDC).
يلعب الوضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي يتم ضبطها بها دورًا حاسمًا في مدى كفاءة أداء رأس الحفر.
تكمل قنوات السوائل أيضًا وضع الفوهة لتحسين إزالة النواتج.
6. ميزة اختيارية لرأس حفر PDC:
هناك المزيد من ميزات رأس حفر PDC للاختيار، مما يزيد من ثبات رأس PDC ومقاومة التآكل والخلف والأداء القاطع و
7. رؤوس PDC ذات الجسم الفولاذي
Sجسم رأس PDC الفولاذي هو عكس الجسم المصفوفي. يمكنه تحمل أحمال الصدمات العالية، ولكنه أكثر نعومة ويفتقر إلى ميزات الحماية. تمنح قوة ومتانة الفولاذ أجسام الرأس الفولاذية مقاومة عالية للصدمات.
أجسام الفولاذ أقوى بكثير من الأجسام المصفوفية.
السعة المادية والمعيار التالي
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M ASME B94.11M | NACE |
8. سيتم اختبار جميع رؤوس الحفر على النحو التالي:
---أدوات الاختبار الميكانيكية
---اختبار الصلابة
---اختبار UT
---اختبارات أخرى حسب المتطلبات
