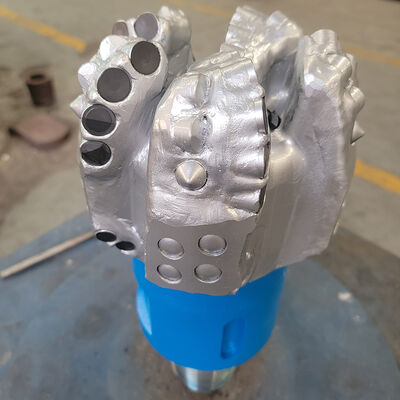

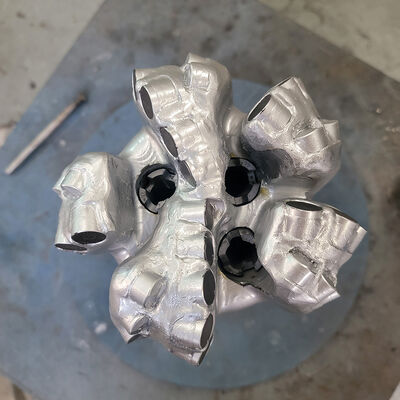

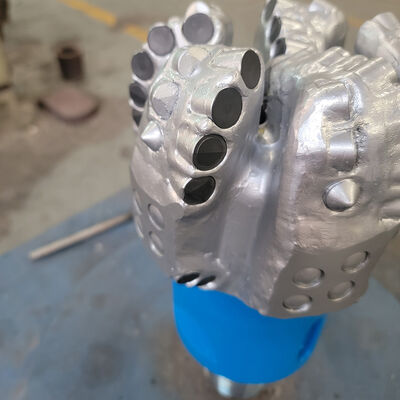

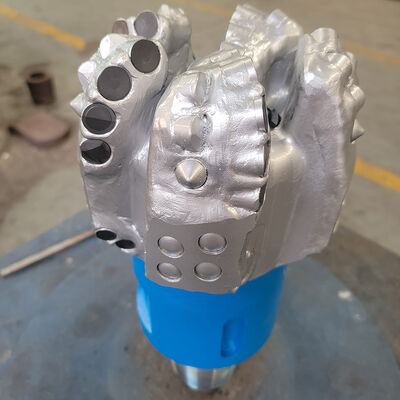

بئر نفط 6-1/2 بوصة مثقاب PDC ثابت من الماس لأداة الحفر
تفاصيل المنتج
| مادة | الماس والفولاذ السبائكي | شهادة API | 7-1548-1 |
|---|---|---|---|
| وزن | حوالي 18 كجم | طلب | بئر حفر الصخور |
| لون | أي لون | قواطع | Polycrystalline Diamond Compact (PDC) |
| يكتب | مثقاب الماس | المعالجة السطحية | PDC إدراج |
| إبراز | 6-1 / 2 بوصة PDC حفر,مثقاب الماس للجسم الصلب,أداة حفر بئر الزيت,steel body diamond drill bit,oil well drilling tool |
||
منتوج وصف
البئر النفطي 6-1/2 بوصة الماس ثابتة PDC حفرة قطعة من أداة الحفر
1 ، الوصف:
قطعة الحفر PDC هي أداة الحفر ذات أعلى أداء من أدوات الحفر المنخفضة. يجب استخدام قطعة الحفر PDC التكوين الصخري المتجانس الذي يمكن أن يحصل على أفضل أداء.
هناك حفرة لديها نموذج التحقق، ولكن عند اختيار الخاص بك حفرة PDC، يجب أن تولي اهتماما للعوامل الرئيسية لاختيار حفرة PDC:
-
كثافة وأحجام أسنان القطع: تطابق صلابة تشكيل. كثافة عالية للاستمرارية ، منخفضة للسرعة ؛ أسنان كبيرة للطبقات الناعمة ، صغيرة للصلبة.
-
ملامح الحفر: مسطحة للحفر الرأسي ، مخروطية للتوجيه ، متدرجة للتشكيلات المتداخلة.
-
نوع الشفرة: مستقيم للطبقات الصلبة ، دوامة للطبقات الناعمة المتوسطة ، مختلطة للظروف المعقدة.
2المواصفات:
يتم تحديد بتات PDC مثل S516 أو M516 مع جسم فولاذي أو مصفوف بـ 6 شفرات وقطع رئيسي 16 مم. يشير رمز IADC إلى ما إذا كانت القطعة مناسبة للصلبة ،التشكيلات الناعمة أو الملفات المحددةلذا فإن IADC S323 لديها متوسط مختلف من حفرة PDC لتشكيل ناعم أو صلب ، حجم القطع والشكل.
| المواصفات | |
| الحجم: | 6-1/2 بوصة (165.1mm) |
| نوع جسم الحفر: | جسم الفولاذ |
| عدد الشفرات: | 5 |
| المكابح كمية: | 3 |
| اتصال واجهة برمجة التطبيقات (في): | 3-1/2" REG |
| طول القياس (في): | 1.5 |
| المعايير التشغيلية | |
| الوزن على القطعة (KN): | 9-67 |
| نطاق الدوران ((دوران): | 100 دينار |
| معدل التدفق ((lps): | 11- 15 لتر في الدقيقة |
| عزم الدوران ((KN): | 9.5 - 12.2 KN.M |
3 ، ملف PDC الحفر

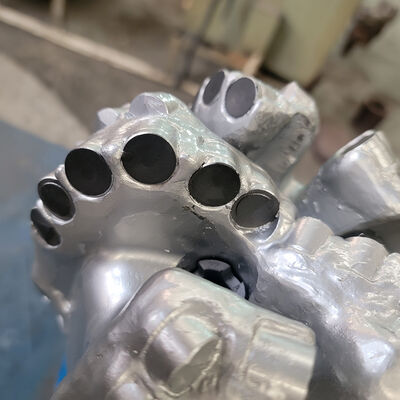

أربعة.أجهزة قطع PDC للحفر
في قلب حفرة حفرة توجد أجهزة قطع من الماس متعدد البلورات (PDC) ، والتي تتفاعل مباشرة مع الصخرة ، وذلك باستخدام عمل القطع في المقام الأول لإزالة.في بيئة متطلبة من بئر، تخضع قطع PDC لدورات تسخين وتبريد متكررة ، مما يشكل تحديات كبيرة.
عادة ما تعمل أجهزة قطع PDC ذات الاستقرار الحراري المحسن والانحلال الحراري المنخفض بشكل أفضل ، مما يؤدي إلى معدلات اختراق أعلى (ROP) ومقاومة ارتداء أفضل.وبالتالي فإن تحسين هذه القطع أمر حاسم لتحقيق أقصى قدر من الكفاءة.
5فوهات PDC الحفر
PDC تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).
يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.
قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.
6قطع PDC للجسم الصلب
الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يفتقر إلى ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عالية.
أجسام الفولاذ أقوى بكثير من أجسام المصفوفة.
ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
القدرة المادية ومتابعة المعيار
| API | إيزو | ASM | NACE |
| مواصفات API 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
مواد الصلب من PDC حفرة قطعة هي AISI 4145H سبيكة الصلب الهيكلي.
الصلب الهيكلي الصلب AISI 4145H: هذا هو الصلب المستخدم خصيصًا لأدوات الحفر النفطي ، وخاصة لصناعة أنابيب الحفر الثقيلة.الفولاذ AISI 4145H لديه مقاومة جيدة للارتداء والصلابة، يمكن أن تتحمل الضغط العالي وارتفاع درجة الحرارة البيئات، ومناسبة لعمليات الحفر عميقة ومتطرفة العميقة 45.
مادة التكوين:
| التكوين | C ((%) | Si ((%) | مـن ((%) | P ((%) | S ((%) | % | % | V ((%) | م ((%) | % | % |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
