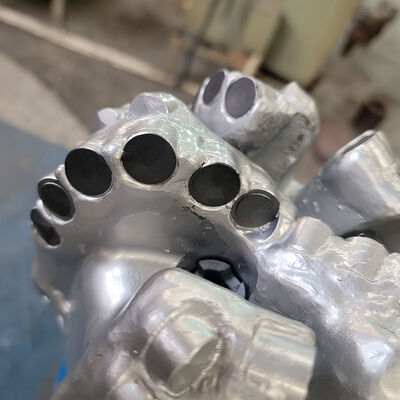

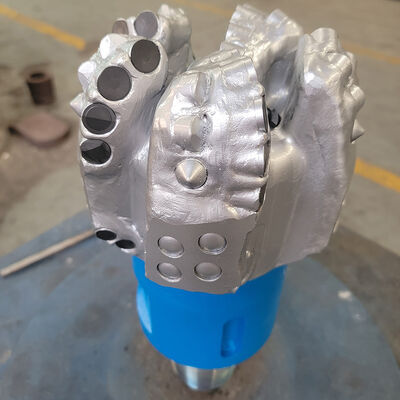

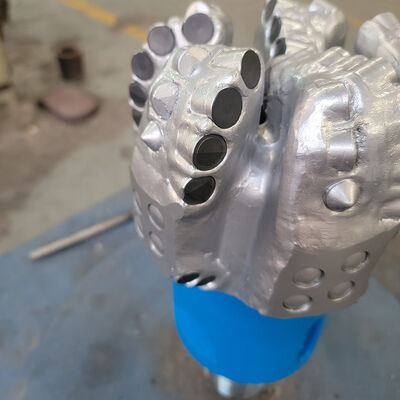

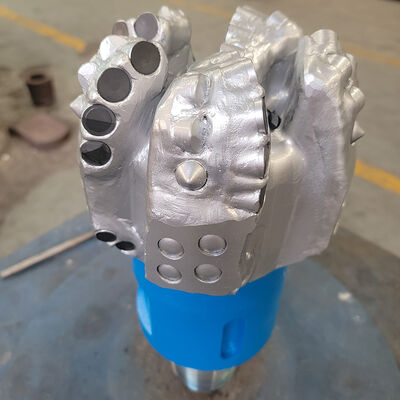

البئر النفطي 6-1/2 بوصة الماس ثابت PDC الحفر قطعة من أداة الحفر النفط
تفاصيل المنتج
| مادة | الماس والفولاذ السبائكي | شهادة API | 7-1548-1 |
|---|---|---|---|
| وزن | حوالي 18 كجم | طلب | بئر حفر الصخور |
| لون | أي لون | قواطع | Polycrystalline Diamond Compact (PDC) |
| يكتب | مثقاب الماس | المعالجة السطحية | PDC إدراج |
| إبراز | 6-1 / 2 بوصة PDC حفر,مثقاب الماس للجسم الصلب,أداة حفر بئر الزيت,steel body diamond drill bit,oil well drilling tool |
||
منتوج وصف
ريش حفر ماسية ثابتة مقاس 6-1/2 بوصة من نوع PDC لأدوات الحفر
1. الأوصاف:
ريش الحفر من نوع PDC هي أعلى أدوات الحفر أداءً في أدوات الحفر السفلية. يجب استخدام ريش الحفر من نوع PDC في التكوينات الصخرية المتجانسة للحصول على أفضل أداء.
هناك نماذج مختلفة لريش الحفر هذه، ولكن عند اختيار ريشة الحفر من نوع PDC، يجب الانتباه إلى العوامل الرئيسية لاختيار ريشة الحفر من نوع PDC:
-
كثافة وحجم أسنان القطع: تتناسب مع صلابة التكوين. كثافة عالية للمتانة، منخفضة للسرعة؛ أسنان كبيرة للطبقات اللينة، صغيرة للطبقات الصلبة.
-
شكل الريشة: مسطح للحفر العمودي، مخروطي للحفر الاتجاهي، متدرج للتكوينات المتداخلة.
-
نوع الشفرة: مستقيمة للطبقات الصلبة، حلزونية للطبقات اللينة والمتوسطة، مختلطة للظروف المعقدة.
2. المواصفات:
يتم تحديد ريش الحفر من نوع PDC مثل S516 أو M516 بجسم فولاذي أو مصفوفي ذي 6 شفرات وقاطع رئيسي مقاس 16 مم. يشير رمز IADC إلى ما إذا كانت الريشة مناسبة للتكوينات الصلبة أو اللينة أو ذات الشكل المحدد، مما يوفر رؤى إضافية. لذا فإن IADC S323 له معانٍ مختلفة لريش الحفر من نوع PDC للتكوينات اللينة أو الصلبة، وحجم القاطع وشكله.
| المواصفات | |
| الحجم : | 6-1/2 بوصة (165.1 مم) |
| نوع جسم الحفر : | جسم فولاذي |
| عدد الشفرات : | 5 |
| عدد الفوهات : | 3 |
| وصلة API (بوصة) : | 3-1/2" REG |
| طول القياس (بوصة): | 1.5 |
| معلمات التشغيل | |
| الوزن على الريشة (KN): | 9-67 |
| نطاق دورة في الدقيقة (دوران): | 100- DHM |
| معدل التدفق (لتر/ثانية): | 11- 15 لتر/دقيقة |
| عزم الربط (KN): | 9.5 - 12.2 KN.M |

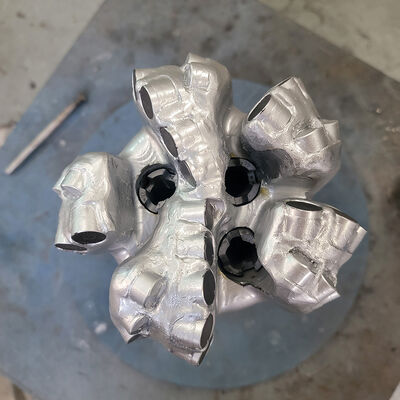

3. شكل ريشة الحفر من نوع PDC
4. قواطع ريشة الحفر من نوع PDC
في قلب ريشة الحفر توجد قواطع مركب الألماس متعدد الكريستالات (PDC)، والتي تتفاعل مباشرة مع الصخر، باستخدام آلية قص بشكل أساسي للإزالة. في البيئة المتطلبة للبئر، تخضع قواطع PDC لدورات تسخين وتبريد متكررة، مما يشكل تحديات كبيرة.
تميل قواطع PDC ذات الاستقرار الحراري المحسن والتدهور الحراري المخفض إلى الأداء بشكل أفضل، مما يؤدي إلى معدلات اختراق أعلى (ROP) ومقاومة تآكل محسنة. لذلك، فإن تحسين هذه القواطع أمر بالغ الأهمية لزيادة الكفاءة إلى أقصى حد.
5. فوهات ريشة الحفر من نوع PDC
تساعد فوهات ريشة الحفر من نوع PDC على تنظيف منطقة القطع وتبريد قواطع مركب الألماس متعدد الكريستالات (PDC).
يلعب الوضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي تم ضبطها بها دورًا حاسمًا في مدى كفاءة أداء ريشة الحفر.
تكمل قنوات السوائل أيضًا وضع الفوهات لتحسين إزالة المخلفات.
6. ريش الحفر من نوع PDC ذات الجسم الفولاذي
جسم ريشة الحفر من نوع PDC الفولاذي هو عكس الجسم المصفوفي. يمكنه تحمل أحمال الصدمات العالية، ولكنه أكثر ليونة ويفتقر إلى الميزات الواقية. تمنح قوة وليونة الفولاذ أجسام ريش الحفر الفولاذية مقاومة عالية للصدمات.
أجسام الفولاذ أقوى بكثير من الأجسام المصفوفية.
ميزة مفيدة لريش الحفر الفولاذية هي أنه يمكن إعادة بنائها بسهولة عدة مرات لأن القواطع البالية أو التالفة يمكن استبدالها بسهولة. هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
سعة المواد والمعايير التالية
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
المواد الفولاذية لريش الحفر من نوع PDC هي فولاذ هيكلي سبائكي AISI 4145H.
فولاذ هيكلي سبائكي AISI 4145H: هذا فولاذ يستخدم خصيصًا لأدوات حفر النفط، خاصة لتصنيع أنابيب الحفر الثقيلة. يتمتع فولاذ AISI 4145H بمقاومة تآكل وصلابة جيدة، ويمكنه تحمل بيئات الضغط العالي ودرجات الحرارة العالية، وهو مناسب لعمليات الحفر في الآبار العميقة وشديدة العمق.
تركيبة المواد :
| التركيبة | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
