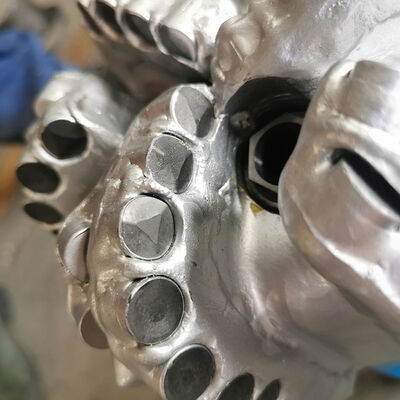

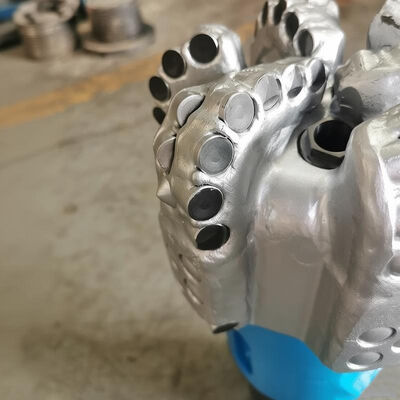

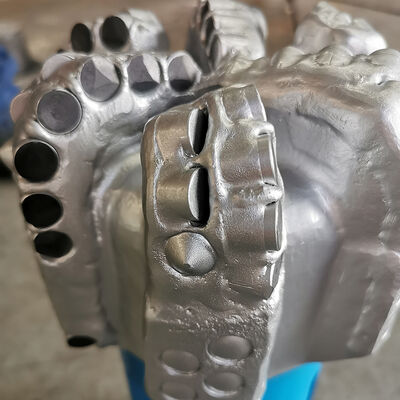

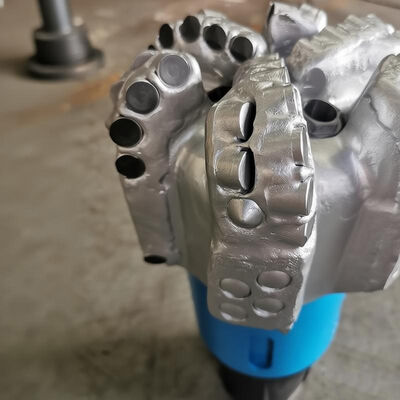

بئر مثقاب ثابت 8-1/2 بوصة 6 شفرات PDC لتشكيل الصخور
تفاصيل المنتج
| مادة | الماس والفولاذ السبائكي | شهادة API | 7-1548-1 |
|---|---|---|---|
| وزن | حوالي 18 كجم | طلب | بئر حفر الصخور |
| لون | أي لون | قواطع | Polycrystalline Diamond Compact (PDC) |
| يكتب | مثقاب الماس | المعالجة السطحية | PDC إدراج |
| إبراز | 8-1/2 بوصة PDC حفرة,حفر صخرة ذو 6 شفرات,بت الجسم الصلب PDC,6-blade rock drill bit,steel body PDC bit |
||
منتوج وصف
مثقاب حفر ثابت PDC مقاس 8-1/2 بوصة بـ 6 شفرات لتكوينات الصخور
1. الوصف:
تتميز مثاقب PDC الخاصة بنا، المصممة بتقنية المركب الماسي المتقدمة، بمتانة استثنائية وسرعة حفر عبر تكوينات متنوعة. معتمدة من API، مع كثافة قابلة للتخصيص للمقاطع، وملف تعريف المثقاب وخيارات الشفرات، فإنها تحسن الأداء لعمليات حفر النفط والغاز، مما يقلل التكاليف ويعزز الإنتاجية.
2. المواصفات:
يتم تحديد مثاقب PDC مثل S616 أو M616 بجسم فولاذي أو مصفوفي بـ 6 شفرات ومقطع رئيسي مقاس 16 مم. يشير رمز IADC إلى ما إذا كان المثقاب مناسبًا للتكوينات الصلبة أو اللينة أو ذات الملامح المحددة، مما يوفر رؤى إضافية. لذلك فإن IADC 323 له معنى مختلف لمثقاب حفر PDC.
| المواصفات | |
| الحجم : | 8-1/2 بوصة (215.9 مم) |
| نوع جسم المثقاب : | جسم فولاذي |
| عدد الشفرات : | 6 |
| عدد الفوهات : | 3 |
| وصلة API (بوصة) : | 4-1/2" REG |
| طول المقياس (بوصة): | 2 |
| معلمات التشغيل | |
| الوزن على المثقاب (KN): | 22-112 |
| نطاق دورة في الدقيقة (دوران): | 100- DHM |
| معدل التدفق (لتر/ثانية): | 29- 38 لتر/دقيقة |
| عزم الربط (KN): | 16-22 KN.M |
3. ملامح مثقاب حفر PDC
4. قواطع PDC لمثقاب الحفر
في قلب مثقاب الحفر توجد قواطع المركب الماسي متعدد الكريستالات (PDC)، والتي تتفاعل مباشرة مع الصخور، باستخدام آلية قص بشكل أساسي للإزالة. في البيئة المتطلبة للبئر، تخضع قواطع PDC لدورات تسخين وتبريد متكررة، مما يشكل تحديات كبيرة. تميل قواطع PDC ذات الثبات الحراري المحسن والتدهور الحراري المنخفض إلى الأداء بشكل أفضل، مما يؤدي إلى معدلات اختراق أعلى (ROP) ومقاومة تآكل محسنة. لذلك، فإن تحسين هذه القواطع أمر بالغ الأهمية لزيادة الكفاءة إلى أقصى حد.
5. فوهات مثقاب حفر PDC
تساعد فوهات مثقاب حفر PDC على تنظيف منطقة القطع وتبريد قواطع المركب الماسي متعدد الكريستالات (PDC). يلعب الوضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي تم ضبطها بها دورًا حاسمًا في مدى كفاءة أداء مثقاب الحفر. تكمل قنوات السوائل أيضًا وضع الفوهات لتحسين إزالة المخلفات.
6. مثاقب PDC ذات الجسم الفولاذي
جسم مثقاب PDC الفولاذي هو عكس الجسم المصفوفي. يمكنه تحمل أحمال الصدمات العالية، ولكنه أكثر ليونة ويفتقر إلى الميزات الوقائية. تمنح قوة وليونة الفولاذ أجسام المثاقب الفولاذية مقاومة عالية للصدمات. أجسام الفولاذ أقوى بكثير من الأجسام المصفوفية. ميزة مفيدة للمثاقب الفولاذية هي أنه يمكن إعادة بنائها بسهولة عدة مرات لأن القواطع البالية أو التالفة يمكن استبدالها بسهولة. هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
قدرة المواد واتباع المعايير
| API | ISO | ASM | NACE |
|---|---|---|---|
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
المواد الفولاذية لمثقاب حفر PDC هي فولاذ هيكلي سبائكي AISI 4145H.
فولاذ هيكلي سبائكي AISI 4145H: هذا فولاذ يستخدم خصيصًا لأدوات حفر النفط، خاصة لتصنيع أنابيب الحفر الثقيلة. يتمتع فولاذ AISI 4145H بمقاومة تآكل جيدة وصلابة، ويمكنه تحمل بيئات الضغط العالي ودرجات الحرارة العالية، وهو مناسب لعمليات الحفر في الآبار العميقة وشديدة العمق45.
تركيب المواد :
| التركيب | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
