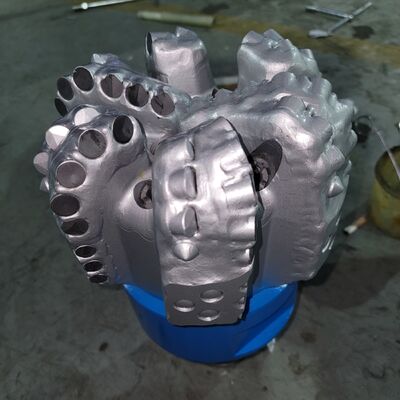

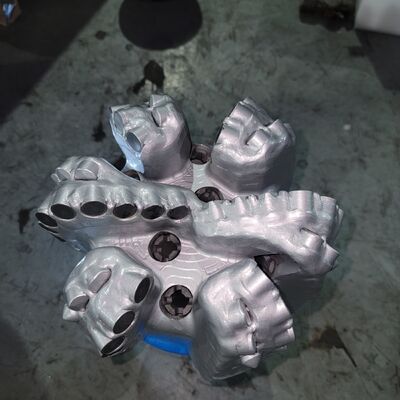

8-1 / 2 بوصة PDC مثقاب الجسم الصلب IADC S323 لحفر الغاز النفطي
تفاصيل المنتج
| يكتب | مثقاب الماس | يستخدم | النفط ، الغاز ، المصغر ، الحفر ، الماء |
|---|---|---|---|
| مادة | الماس ، سبيكة الصلب ، كربيد التنغستون | نوع الآلة | أداة حفر الماس |
| طلب | تمرينات صخرية من الزيت والتعدين والغاز | مقاس | 8.5 بوصة (215.9 ملم) |
| قطر القاطع | 16 ملم | قواطع | Polycrystalline Diamond Compact (PDC) |
| شفرات | 6 | فوهة Qunatity | 6 |
| لون | متطلبات العملاء | التعبئة | صندوق خشبي |
| ميزة | عالية الكفاءة ، قوة عالية | سوق | في جميع أنحاء العالم |
| إبراز | 8-1/2 بوصة PDC حفرة,جسم الصلب PDC حفرة,IADC S323 حفرة النفط |
||
منتوج وصف
PDC مثقاب 8-1/2 بوصة S323 أداة حفر الماس
1 . الأوصاف:
اللقمة ثقب PDC مقاس 8-1/2 بوصة (جسم فولاذي، IADC S323)تم تصميمه للحفر عالي الكفاءة في التكوينات المتوسطة الصلابة إلى الصلبة ذات خصائص كاشطة معتدلة. يوفر هيكل جسمه الفولاذي مقاومة فائقة للصدمات والتعب، مما يجعله مثاليًاالتنقيب عن النفط والغازالعمليات، بما في ذلك الآبار الرأسية والاتجاهية والأفقية. تم تصميم هذه القطعة خصيصًا لتوفير معدلات اختراق أسرع وإطالة عمر البئر، مما يقلل من تكاليف الحفر الإجمالية.العملاء المستهدفونتشمل مقاولي الحفر وشركات خدمات حقول النفط ومشغلي التنقيب والإنتاج الذين يبحثون عن تقنية PDC موثوقة وفعالة من حيث التكلفة لبيئات قاع البئر الصعبة.
2. المواصفات:
| مواصفة | |
| مقاس : | 8-1/2 بوصة (215.9 ملم) |
| نوع جسم الحفر : | الجسم الصلب |
| كمية الشفرات: | 6 |
| كمية الفوهات: | 6 |
| اتصال API (في): | 4-1/2" ريج |
| طول المقياس (في): | 2 |
| المعلمات التشغيلية | |
| الوزن على البت (KN): | 22-112 |
| نطاق دورة في الدقيقة (الدوار): | 100- درهم |
| معدل التدفق (ليرة لبنانية): | 28 - 38 لترًا في الدقيقة |
| عزم دوران المكياج (KN): | 16-22 كيلو نيوتن.م |
3. تطبيقions
-
حفر آبار النفط والغاز (البرية والبحرية)
-
تكوينات متوسطة الصلابة إلى صلبة (مثل الحجر الرملي والحجر الجيري والصخر الزيتي)
-
الحفر الاتجاهي والأفقي
-
أقسام البئر المنحرفة مع طبقات جلخ معتدلة
-
حفر الآبار العميقة بأحمال عالية التأثير
4. مقدمة المنتج
الملف الشخصي بت PDC
يعد شكل الملف الشخصي أحد أهم خصائص البتات الثابتة،لها تأثير مباشر على إمكانيات وضع القاطع وكثافاته وعلى التخطيطات الهيدروليكية. يؤثر الملف الشخصي أيضًا على: استقرار البت
قواطع مثقاب PDC
تعد قواطع الماس متعدد البلورات (PDC) نقطة الاتصال الرئيسية لقمة الحفر. تعمل وحدات PDC على إزالة الصخور بشكل رئيسي عن طريق القص.
تتعرض قواطع PDC للكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.
إن قواطع PDC التي تتميز بتدهور حراري أقل واستقرار حراري أكبر تحقق عمومًا معدل ROP أعلى ومقاومة تآكل متزايدة. لذا، فإن تحسين القاطع أمر مهم.
فوهات مثقاب
تساعد فوهات مثقاب PDC على تنظيف منطقة القطع وتبريد قواطع مركب الماس متعدد البلورات (PDC).
يلعب الموضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي تم ضبطها عليها دورًا حاسمًا في مدى كفاءة أداء لقمة الحفر.
تكمل قنوات السوائل أيضًا وضع الفوهة لتحسين إزالة القطع.
بت الجسم الصلب PDC
الجسم الفولاذي لقمة الحفر PDC هو عكس جسم المصفوفة. يمكنها تحمل الأحمال عالية التأثير، ولكنها أكثر ليونة ويفتقر إلى ميزات الحماية. قوة ومرونة الفولاذ تمنح أجسام القطع الفولاذية مقاومة عالية للصدمات.
الأجسام الفولاذية أقوى بكثير من الأجسام المصفوفة.
من الميزات المفيدة للقطع الفولاذية أنه يمكن إعادة بنائها بسهولة عدة مرات لأنه يمكن استبدال القواطع البالية أو التالفة بسهولة إلى حد ما. وهذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تختلف لقم الثقب الماسية متعددة البلورات (PDC) عن لقمة الحفر المخروطية الأسطوانية؛ لأنها أجسام من قطعة واحدة لا تحتوي على أجزاء متحركة. تقوم القواطع الثابتة بتمزيق الصخور، وبالتالي فإن لقمة الحفر تكون قادرة على العمل بسرعات دوران أعلى بكفاءة أكبر في التكوينات المدمجة.
5. لماذا تختارنا؟
-
خلفية المصنع: أكثر من 20 عامًا من الخبرة في تصميم وتصنيع لقم الحفر PDC، مع إنتاج سنوي يزيد عن 2000 لقمة ثقب.
-
قدرات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: التخصيص الكامل متاح لملف تعريف البت وتخطيط القاطع وتكوين الفوهة وأنواع الاتصال.
-
المعايير الدولية: تم تصميم المنتجات واختبارها وفقًا لـمواصفات API 7-1والأيزو 9001:2015نظم إدارة الجودة.
-
ضبط الجودة: فحص 100% لمرفق القاطع، وسلامة الجسم، واختبار الضغط قبل الشحن.
-
الدعم الفني: فريق هندسي متاح لاختيار البتات والتحسين الهيدروليكي والتحليل بعد التشغيل.
6. الأسئلة الشائعة
Q1: ما هي التشكيلات التي تناسبها لقمة PDC ذات الجسم الفولاذي IADC S323؟
ج:إنه مُحسّن للتكوينات المتوسطة الصلابة إلى الصلبة ذات الكشط المعتدل، مثل الصخر الزيتي الكثيف والحجر الجيري والحجر الرملي. يشير رمز S323 IADC إلى لقمة الجسم الفولاذية المصممة لمقاومة الصدمات العالية في الصخور الصلبة.
س2: هل يمكنني استخدام هذا الشيء مع نظام دوار قابل للتوجيه (RSS)؟
ج:نعم، يتوافق تصميم الهيكل الفولاذي مقاس 8-1/2 بوصة مع معظم مجموعات محركات RSS والطين. يرجى تقديم تفاصيل مجموعة الفتحة السفلية (BHA) للتأكيد.
Q3: ما هي المهلة الزمنية لأوامر OEM/ODM ؟
ج:البتة القياسية: 10-15 يومًا. OEM (تخطيط القطع المخصص، أو حماية المقياس، أو العلامة التجارية): 30-40 يومًا، حسب المواصفات.
س 4: كيف يمكنك التأكد من جودة مرفق القاطع؟
ج:يتم لحام جميع القواطع تحت درجة حرارة يمكن التحكم فيها ويتم فحصها عبر اختبار الموجات فوق الصوتية. نقوم أيضًا بإجراء اختبارات السحب لكل دفعة للتحقق من أن قوة المرفقات تتوافق مع معايير API.
س5: ما هو عزم الدوران الموصى به لوصلة REG مقاس 4-1/2 بوصة؟
ج:عزم الدوران الموصى به هو 16-22 كيلو نيوتن متر. يرجى اتباع إرشادات عزم الدوران BHA المحددة الخاصة بك واستخدام مركب الخيط المناسب.
س 6: هل تقدمون تحليل فشل ما بعد البيع؟
ج:نعم. نحن نقدم تقارير مجانية عن التصنيف الباهت وتحليل الفشل بعد التشغيل. ويساعد هذا على تحسين اختيار اللقم ومعلمات الحفر للتشغيل التالي.
