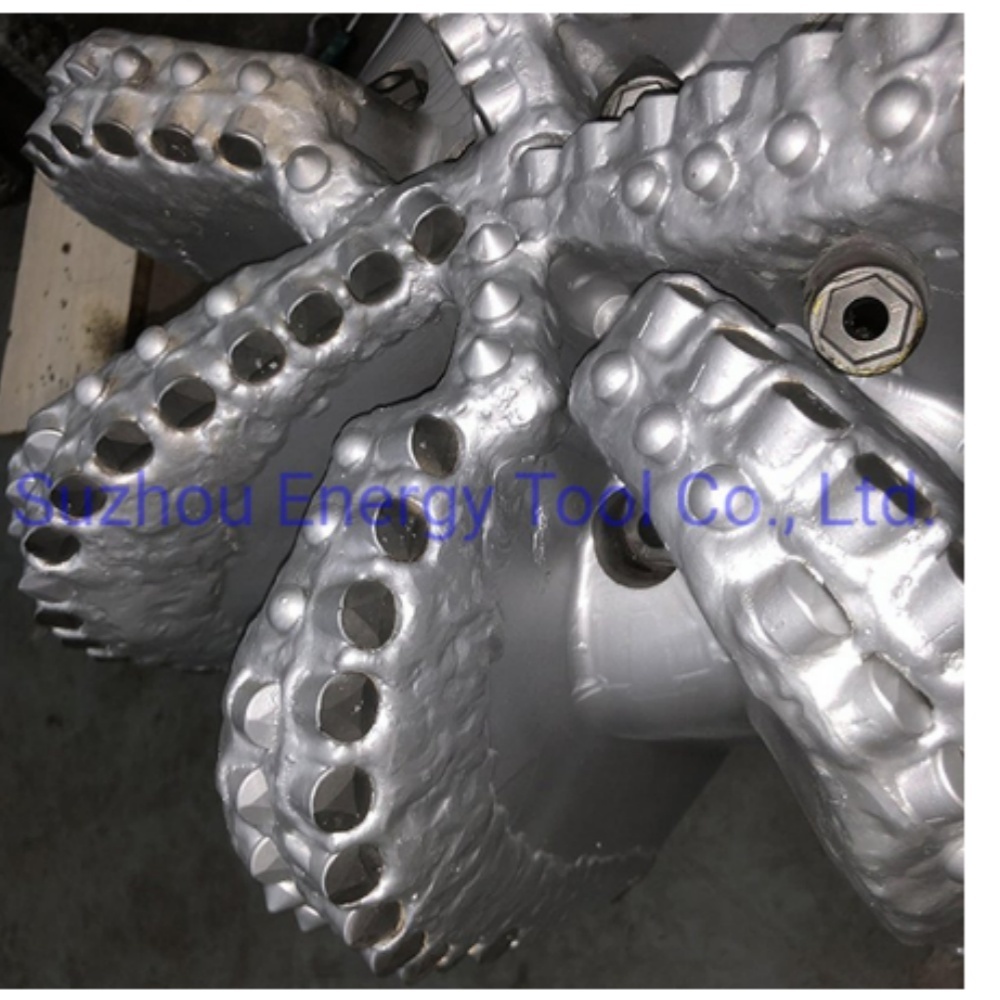

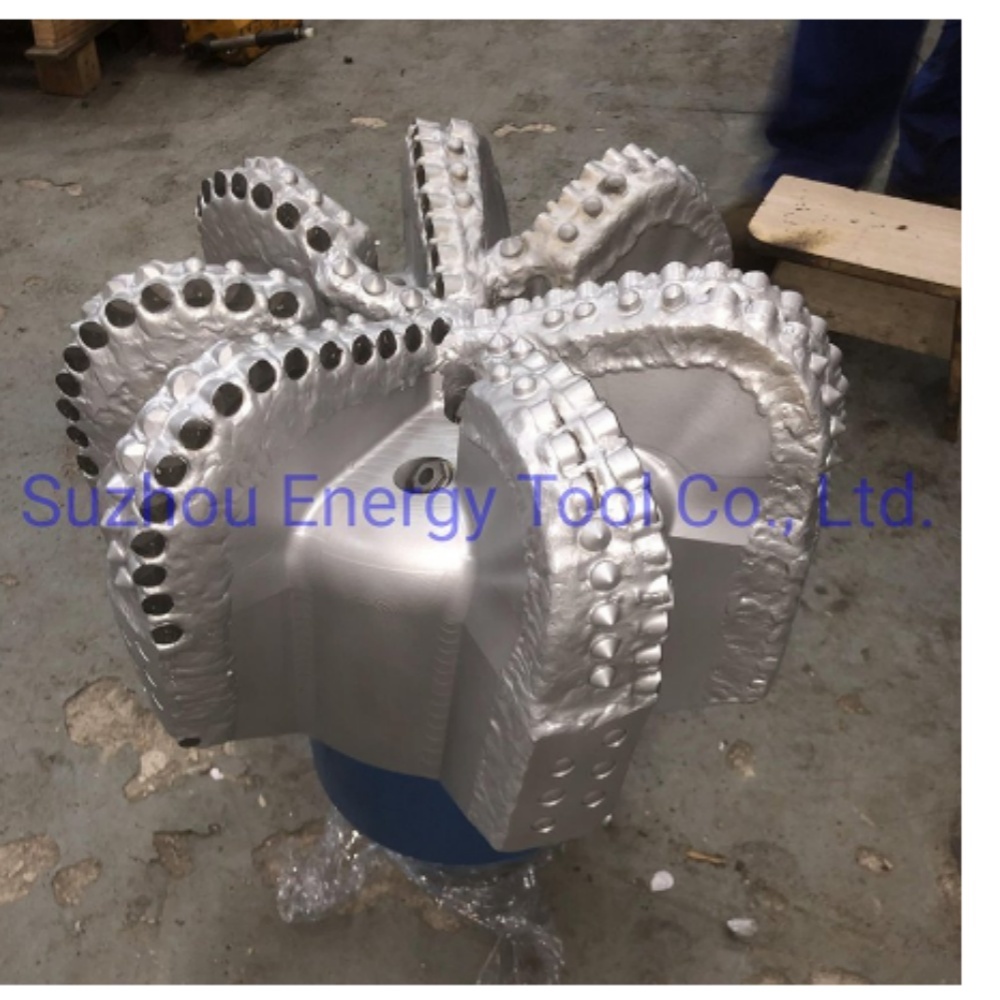

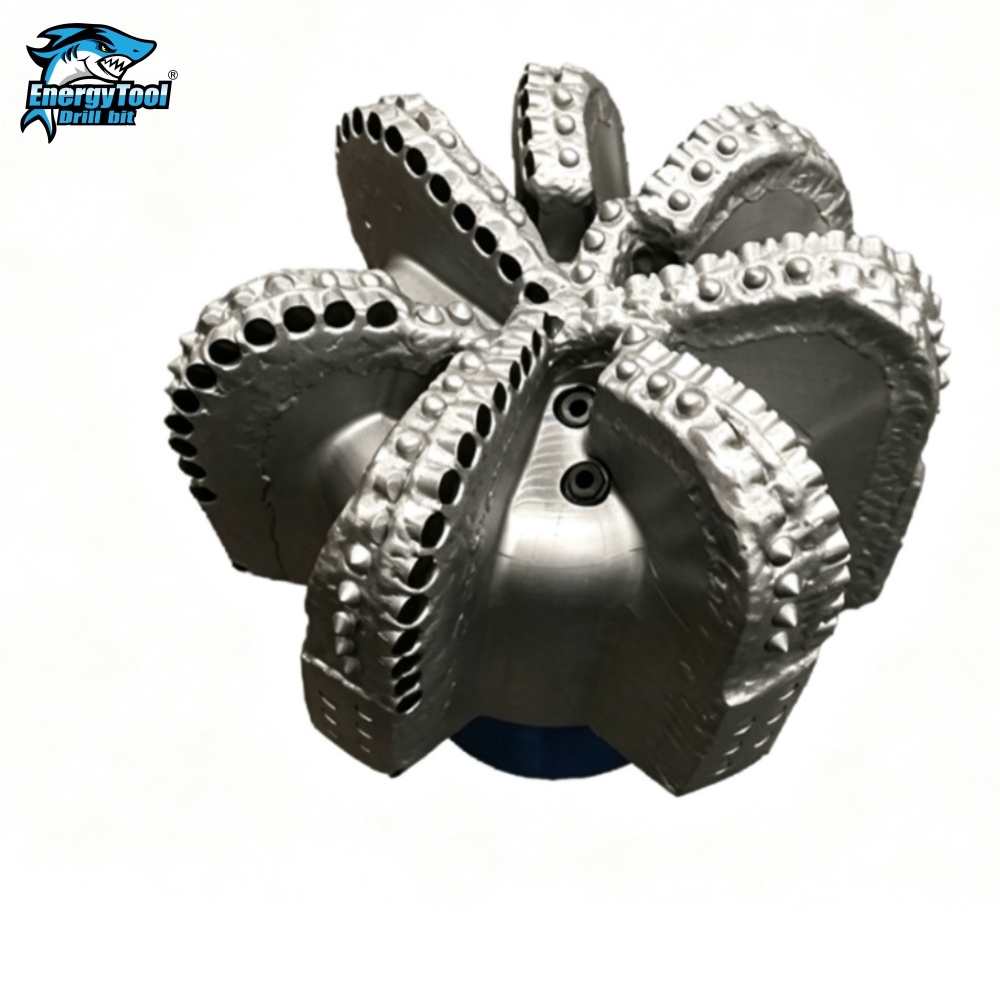

17-1/2" S719 PDC مثقاب لأداة حفر آبار النفط

الماس PDC حفرة قطعة 17-1/2 بوصة 7 شفرات API قطعة من صخرة حفرة أداة

1 ، الوصف:

حفر PDC (Polycrystalline Diamond Compact/Composite) هي أدوات عالية الكفاءة تستخدم للحفر من خلال تكوينات صخور ترسبية موحدة مثل الصخر الصخري والحجر الرملي والدولوميت والحجر الجيريوأكثرتستخدم هذه الحفرة عمل القطع أو الحفر أو الحلاقة لتنشق بشكل فعال التكوينات الصخرية.

تشتهر بقسوة استثنائية، وتبرز قطع PDC بين مواد الأدوات الماسية الأخرى.يتم تصنيعها عن طريق الجمع بين طبقات من الماس البوليكريستالي (الماس الاصطناعي) مع رصيف الكربيد في ظروف درجة حرارة عالية وضغطهذه العملية تضمن استمراريتها وموثوقيتها في تطبيقات الحفر المتطلبة.

وفقا للجمعية الدولية لمقاولي الحفر (IADC) ، فإن تصنيف قطعة الحفر الثابت يتكون من أربعة أحرف تشير إلى:

• مادة جسد PDC Bit
• كثافة PDC Bit Cutter
• حجم أو نوع PDC Bit Cutter
• ملف تعريف بت PDC

جميع حفر PDC لدينا مناسبة لمعايير API وتستخدم في صناعة الحفر.

الحفرة PDC حجم 3 ~ 22 بوصة مع 3 ~ 9 شفرات متوفرة. وقطع تصنيف مختلفة اختيارية وفقا لميزانيتك.

2المواصفات:

3 ، PDC جزء من الملف

4 ، أجهزة PDC لقطع الحفر

أجهزة قطع الماس المركب متعدد البلورات (PDC) هي النقطة الرئيسية للاتصال مع حفرة. حفرة PDC تزيل الصخرة بشكل رئيسي عن طريق القص.

فمحطات PDC تتعرض لكثير من التدفئة والتبريد في البئر، وهي بيئة صعبة للغاية.

أجهزة قطع PDC التي لديها تدهور حراري أقل واستقرار حراري أعلى تحقق عموماً ارتفاع ROP وزيادة مقاومة الارتداء. لذلك ، من المهم تحسين القطع.

وفقًا لـ (أبي) ، مقاسات القطع هي كما يلي:

• 1 يشير إلى أجهزة قطع PDC ذات قطر > 24 ملم.
• 2 يمثل قطع من 14 إلى 24 ملم في القطر.
• 3 يشير إلى قطع PDC < 14 ولكن > 8 ملم. يتم استخدام 4 للقطع < 8 ملم.

5فوهات PDC الحفر

تساعد فوهات الحفر على تطهير منطقة القطع وتبريد أجهزة قطع الماس متعدد البلورات (PDC).

يلعب وضع هذه الفوهات بشكل فعال مع الزاوية التي يتم تعيينها فيها دورًا حاسمًا في كفاءة أداء الحفر.

قنوات السوائل تكمل أيضًا وضع الفوهة لتحسين إزالة القطع.

6قطع PDC للجسم الصلب

الجسم الفولاذي من PDC Bit هو عكس الجسم المصفوف. يمكن أن يتحمل حمولات الصدمة العالية ، لكنه أكثر ليونة ولا يفتقر إلى ميزات حماية.قوة ومرونة الفولاذ تعطي الهياكل الفولاذية المقاومة للصدمات عاليةأجسام الفولاذ أقوى بكثير من أجسام المصفوفة

ميزة مفيدة للقطع الفولاذية هي أنه يمكن بسهولة إعادة بناؤها عدة مرات لأن القطع المرتدية أو التالفة يمكن استبدالها بسهولة.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.

تتفاوت حفرات الماس الكريستالية المدمجة (PDC) عن المخاريط الدوارة في أنها هي قطع واحدة بدون أجزاء متحركة.حتى تكون القطعة قادرة على العمل مع سرعات دوران أعلى بكفاءة أكبر في التشكيلات الموحدة.

7لماذا تختار حفر PDC لدينا

1. الامتثال الصارم لـ API و IADC

   يتم تصنيع جميع المنتجات وفقًا لمعايير API ومعايير تصنيف IADC ، مع جودة مستقرة وتوافق كامل مع معدات الحفر السائدة في جميع أنحاء العالم.

2. أداء الحفر الممتاز

   اعتماداً على أجهزة قطع PDC عالية الجودة مستقرة حراريًا ، توفر قطعنا ROP عالية ومقاومة ارتداء قوية وأداء موثوق به في تشكيلات الصخور الرسوبية المختلفة.تخطيط فوهة محسنة وقنوات السائل ضمان إزالة الفعال من القطع وتبريد القطع.

3. تصميم الجسم الصلب المقاوم

   لدينا قطع PDC من الفولاذ تمتلك مقاومة عالية للصدمات وقوة هيكلية. استبدال القطع السهل يسمح بإصلاح متكرر وإعادة الاستخدام، مما يقلل بشكل فعال من استثمارات الحفر على المدى الطويل.

4. مجموعة منتجات غنية واختيار مرن

   نحن نقدم قطع PDC من 3 "إلى 22" مع شفرات 3 ′′ 9. العديد من درجات القطع والتكوينات اختيارية لتناسب المشاريع المختلفة وخطط الميزانية.

5. خدمة التخصيص المهنية

   نحن ندعم التخصيص الشخصي على اتصالات الخيوط والأبعاد والمعايير التقنية.وتخصيص المنتجات لمطالب عملك في الموقع.

6. دعم فني موثوق به

   الأسئلة الشائعة

   س1: ما هي التكوينات الصخرية التي تكون قطع PDC ذات 7 شفرات مناسبة لها؟

   ج: تعمل قطع PDC لدينا بشكل ممتاز للصخور الرطبة إلى المتوسطة المتساوية، بما في ذلك الصخر الصخري، الحجر الرملي، الدولوميت والجير.إنهم يكسرون الصخور عن طريق القص والكشط لتحقيق كفاءة عالية في الحفر.

   السؤال الثاني: ما هو المعيار الذي تلتزم به وحدات PDC الخاصة بك؟

   ج: يتم تصنيع جميع حفر PDC لدينا وفقاً بدقة لمعايير API وتتبع قواعد تصنيف حفر القطع الثابتة من IADC.

   س3: ما هي الأحجام وخيارات الشفرة التي تقدمها؟

   ج: نحن نقدم قطع PDC تتراوح من 3 بوصة إلى 22 بوصة ، مع 3 إلى 9 شفرات للاختيار. تتوفر أيضًا درجات مختلفة من القطع لتتناسب مع متطلبات الميزانية المختلفة.

   س4: ما هي مزايا قطع PDC الجسم الصلب؟

   الجواب: يمتلك جسم الفولاذ مقاومة صدمة متميزة وقوة هيكلية عالية. يمكنه تحمل أحمال صدمة ثقيلة، ويمكن استبدال أدوات القطع المتآكلة بسهولة،لذا يمكن إصلاح القطعة وإعادة استخدامها عدة مرات لخفض تكاليف التشغيل.

   س5: كيف تؤثر أجهزة قطع PDC على أداء الحفر؟

   ج: أجهزة قطع PDC هي الجزء الأساسي للقطعة.أجهزة القطع ذات الاستقرار الحراري الجيد والانحلال الحراري المنخفض تضمن ارتفاع ROP (معدل الاختراق) ومقاومة الارتداء الأفضل في البيئات القاسية في الحفرة السفليةنحن نقدم أحجام مختلفة للقطعة حسب لوائح API لتلبية ظروف العمل المختلفة.

   س6: ما هو وظيفة فوهات البيت؟

   ج: تعمل الفوهات مع قنوات السوائل الداخلية لإزالة القطع في الوقت المناسب وتبريد قطع PDC ، مما يضمن بشكل كبير التشغيل المستقر وعمر الخدمة للثقب.

   السؤال 7: هل يمكنك تخصيص اتصالات خيوط API لبطاقات PDC؟

   ج: نعم. نحن ندعم مواصفات الخيوط المخصصة مثل 4-1/2 "FH. يمكننا ضبط خيط الاتصال والمعايير ذات الصلة وفقًا لمتطلبات الحفر الفعلية الخاصة بك.

   س8: ما هي المعلمات التشغيلية لقطة PDC ذات 7 شفرات 17-1/2 "؟

   ج: نطاق عملها: الوزن على بيت 67-200 KN ، RPM الدوار 100 + ، معدل التدفق 57-76 LPM ، عزم الدوران 46-54 KN.M.
