10 5/8 "IADC 537 TCI Tricone مثقاب لأداة حفر الصخور
تفاصيل المنتج
منتوج وصف

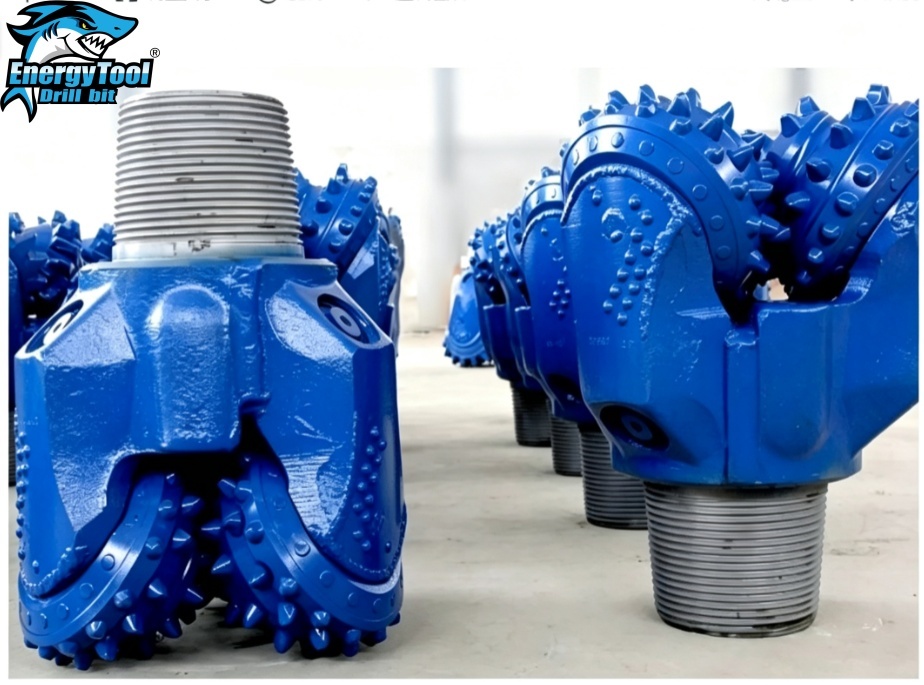

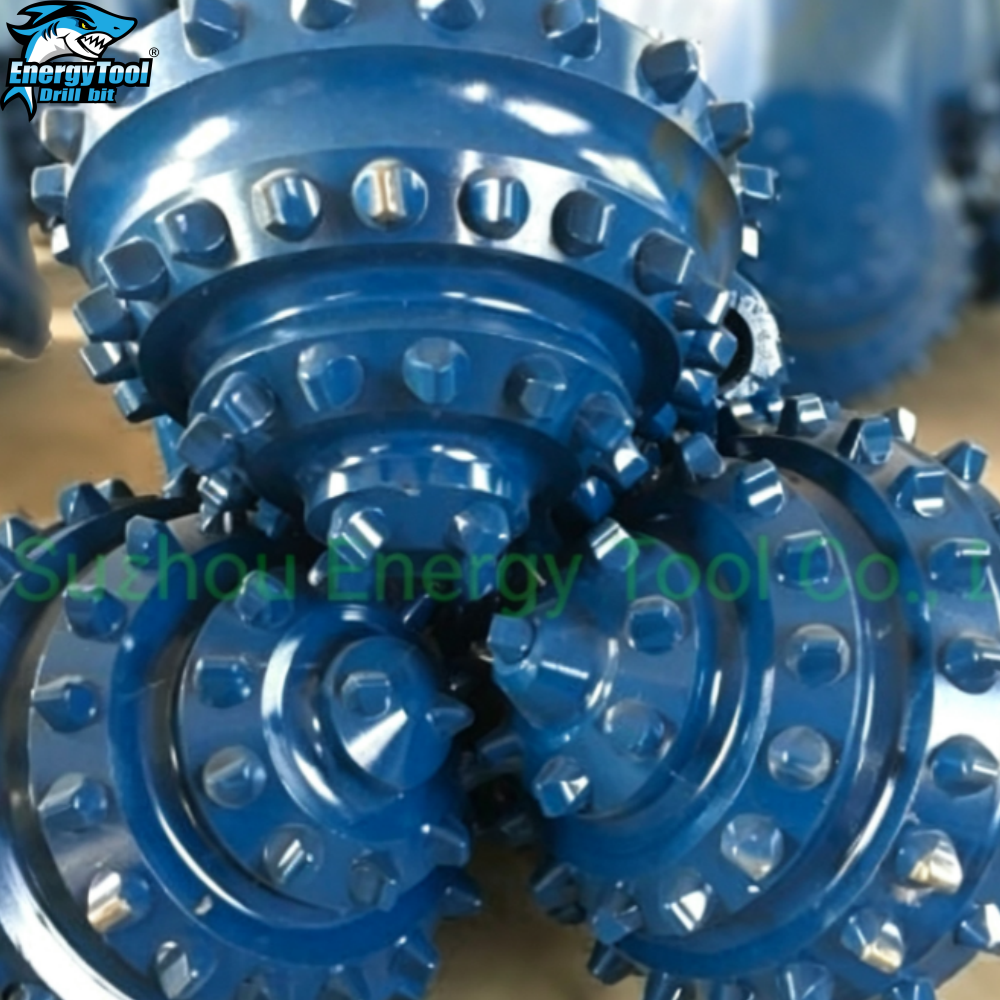

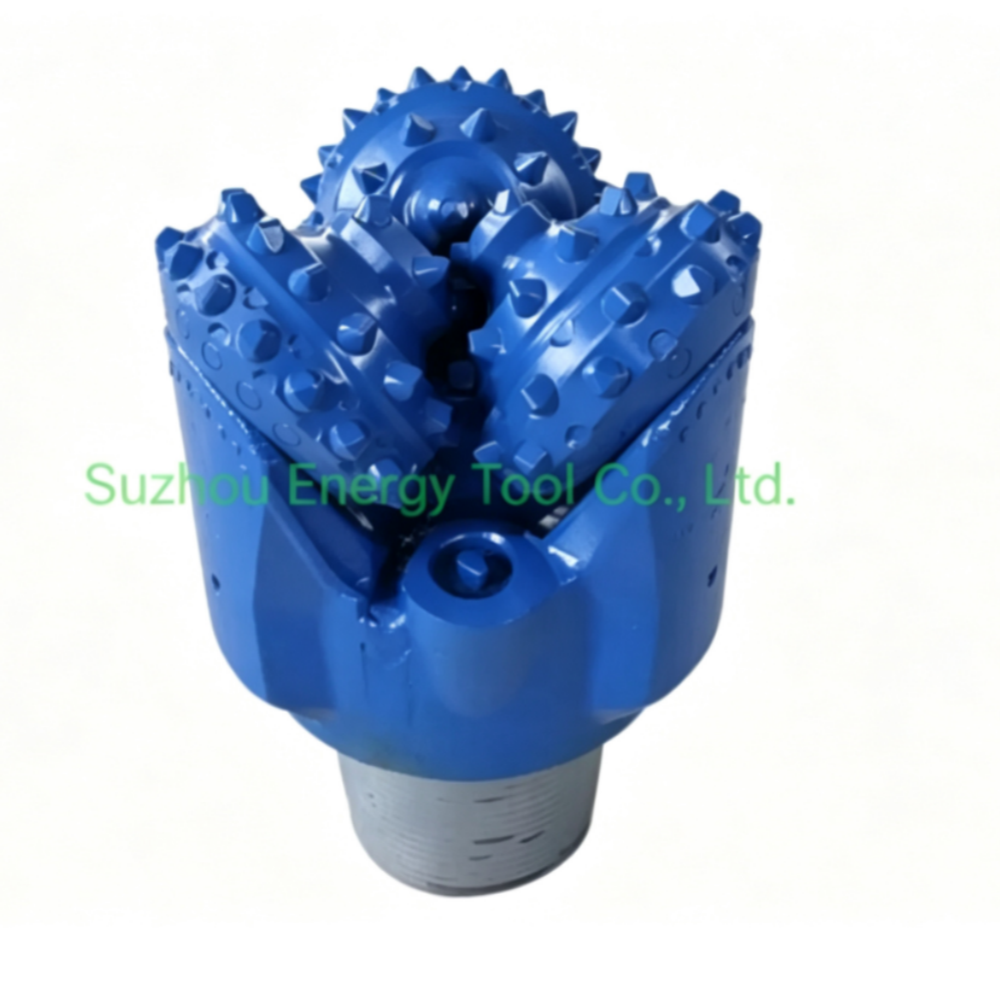

ريشة مخروط دوار مقاس 10-5/8 بوصة، ريشة ثلاثية مخروطية TCI من IADC 537 مع وصلة API 6-5/8 بوصة
الوصف
تلعب الريشة ثلاثية المخروط دورًا حيويًا في عمليات الحفر كجزء من تجميع قاع البئر. تعتمد هذه الريشة الميكانيكية للحفر على الدوران والاحتكاك الميكانيكي الناتج عن أسنانها لإزالة سطح الصخور أثناء الحفر. هدفها الأساسي هو تسخير الطاقة الناتجة عن سلسلة الحفر الدوارة وإمدادات الطين، واستخدام هذه القوة بفعالية لتسهيل عملية تعميق البئر.
المواصفات:
| مواصفات المنتج | ||||||||
| اسم المنتج | ريشة ثلاثية مخروطية TCI مقاس 10 5/8 بوصة | |||||||
| الحجم | 10 5/8 بوصة، 269.7 ملم | |||||||
| نوع السن | إدراج كربيد التنجستن / TCI | |||||||
| التوصيل | 6- 5/8" API Reg | |||||||
| المحمل | محمل أسطواني محكم الغلق بالمطاط | |||||||
| الفوهة | ثلاث فوهات نفاثة وفوهة مركزية | |||||||
| التطبيق | آبار المياه، آبار النفط، HDD، الاستكشاف، إلخ | |||||||
| الوزن | 92 كجم | |||||||
| الشهادة | API7-1, SY/T5164, ISO9001:2008 | |||||||
| التكوينات الصخرية الموصى بها | ||||||||
| للصخور الصلبة إلى الصلبة جدًا ذات قوة الضغط العالية والتآكل العالي، مثل الحجر الجيري والدولوميت والحجر الرملي والصوان، إلخ. | ||||||||
| معلمات الحفر الموصى بها للتطبيق | ||||||||
| النوع ورمز IADC | 417 | 437 | 447 | 517, 527 | 537, 547 | 617, 627 | 637, 647 | 737, 837 |
| وزن الريشة (KN/مم) | 0.35~0.90 | 0.35~0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| دورة في الدقيقة (دورة/دقيقة) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
كيف تعرف جودة الريشة ثلاثية المخروط؟
- جواز سفر رمز IADC للريشة ثلاثية المخروط
- خيارات الريشة ثلاثية المخروط TCI والأسنان الفولاذية
- إدراجات إضافية من كربيد التنجستن في صفوف الكعب للريشة ثلاثية المخروط
- طلاء كربيد التنجستن على أجسام المخروط للريشة ثلاثية المخروط
- إدراجات كربيد التنجستن المطلية بالماس على مقياس المخاريط للريشة ثلاثية المخروط
- إدراجات كربيد التنجستن على ذيل الساق للريشة ثلاثية المخروط
- فوهة مركزية إضافية لتنظيف المخاريط للريشة ثلاثية المخروط
ميزة الريشة ثلاثية المخروط هي أنها تأتي مع جواز سفرها الخاص كما يلي:
- مواصفات المخاريط
- ختم الجودة الموقّع من قبل الشخص الذي صنع وفحص الريشة
- معلمات الحفر الموصى بها للحصول على أفضل أداء من الريشة:
- وزن الريشة
- سرعة الدوران
- حجم التدفق
التطبيقات
- التحقيقات الجيوتقنية
- استكشاف التعدين والمسح
- الأجهزة الجيوتقنية
- الجيوفيزياء
يعتمد نوع الريشة ثلاثية المخروط الذي تختاره على الجيولوجيا التي تحفر فيها وأقطار البئر التي تحفرها. قامت الجمعية الدولية لمقاولي الحفر (IADC) بتطوير نظام خطوات سهل الاستخدام لاختيار الريشة ثلاثية المخروط المناسبة لجيولوجيتك مع ميزات إضافية مثل حماية الريشة لعمر إنتاج أطول.
| ريشة ثلاثية مخروطية بإدراجات كربيد التنجستن | ||
| الشكل | الأداء | التطبيق |
| إزميل | اختراق عالي للصخور البلاستيكية | صخور بلاستيكية ناعمة ومتوسطة الصلابة |
| مخروطي | نفس الإزميل بالإضافة إلى مقاومة تكسير ودوران عالية | صخور هشة متوسطة إلى صلبة |
| كرة | مقاومة تكسير عالية جدًا | صخور هشة متوسطة إلى صلبة |
أنواع المحامل
هناك ثلاثة أنواع رئيسية من تصميمات المحامل المستخدمة في ريش الحفر ثلاثية المخروط:
• ريشة دوارة بمحمل مفتوح قياسي:
في هذه الريش، تدور المخاريط بحرية. هذا النوع من الريش يحتوي على صف أمامي من محامل الكرات وصف خلفي من المحامل الأسطوانية.
• ريش أسطوانية بمحمل محكم الغلق
تحتوي هذه الريش على ختم حلقة دائرية مع خزان شحم لتبريد المحامل. تعمل الأختام كحاجز ضد الطين والفتات لحماية المحامل.
• ريش أسطوانية بمحمل محوري
يتم تبريد هذه الريش بشكل صارم بالزيت/الشحم مع محامل أنف، وختم حلقة دائرية، وسباق لتحقيق أقصى أداء.
رموز IADC
تسهل رموز IADC وصف نوع ريشة الصخور المطلوبة.
الأرقام الثلاثة الأولى تصنف الريشة وفقًا للتكوين الذي تم تصميمها للحفر فيه وتصميم المحمل/الختم المستخدم.
1 و 2 و 3 تشير إلىريش أسنان فولاذيةمع 1 للصخور الناعمة، و 2 للصخور المتوسطة، و 3 للصخور الصلبة.
تشير الرموز 4 و 5 و 6 و 7 و 8 إلىريش إدراج كربيد التنجستنلتكوينات مختلفة الصلابة، حيث يكون 4 هو الأنعف و 8 هو الأقسى.
أنواع التكوينات
يوضح ما يلي التكوين النموذجي ومرجع IADC الخاص به
1 و 4 تكوينات ناعمة مع طبقات لزجة وقوة ضغط منخفضة، مثل الطين والطفل.
1 و 4 تكوينات ناعمة ذات قوة ضغط منخفضة مثل الطفل والملح والانهيدريت والطفل الصخري.
5 تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ومتداخلة مع طبقات صلبة، مثل الرمال والطفل الصخري والطباشير.
2 أو 6 تكوينات كثيفة متوسطة إلى صلبة ذات قوة ضغط عالية إلى عالية جدًا، ولكن مع طبقات غير كاشطة أو كاشطة صغيرة، مثل الطفل الصخري، والحجر الطيني، والحجر الرملي، والحجر الجيري، والدولوميت، والانهيدريت.
3 أو 7 تكوينات صلبة وكثيفة ذات قوة ضغط عالية جدًا وبعض الطبقات الكاشطة، مثل الحجر الطيني، والحجر الرملي، والحجر الطيني.
8 تكوينات صلبة وكاشطة للغاية مثل الكوارتزيت والصخور البركانية.
رموز IADC- الأرقام الثلاثة الأولى تصنف الريشة وفقًا للتكوين الذي تم تصميمها للحفر فيه وتصميم المحمل/الختم المستخدم.
الرقم الأول1 و 2 و 3 تشير إلىريش أسنان فولاذيةمع 1 للصخور الناعمة، و 2 للصخور المتوسطة، و 3 للصخور الصلبة.
4 و 5 و 6 و 7 و 8 تشير إلىكربيد التنجستنريش إدراج لتكوينات مختلفة الصلابة، حيث يكون 4 هو الأنعف و 8 هو الأقسى.
الرقم الثاني1 و 2 و 3 و 4 هي تفاصيل إضافية لـالتكوينمع 1 كونه الأنعف و 4 كونه الأقسى.
الرقم الثالثسيصنف هذا الرقم الريشة وفقًا لـنوع المحمل/الختمعلى النحو التالي:
ريشة دوارة بمحمل مفتوح قياسي، ريشة دوارة بمحمل مفتوح قياسي،
مبرد بالهواء، ريشة دوارة بمحمل مفتوح قياسي مع حماية للمقياس والتي تُعرّف بأنها إدراجات كربيد في كعب المخروط، ريشة أسطوانية بمحمل محكم الغلق، ريشة أسطوانية بمحمل محكم الغلق مع حماية للمقياس، ريشة أسطوانية بمحمل محكم الغلق، ريشة أسطوانية بمحمل محكم الغلق مع حماية للمقياس.
الرقم الرابعتُستخدم رموز الأحرف التالية في الموضع الرابع للإشارة إلىميزات إضافية: A. تطبيق الهواء R. لحامات مقواة C. فوهة مركزية S. سن فولاذي قياسي D. التحكم في الانحراف X. إدراج إزميلي E. فوهة ممتدة Y. إدراج مخروطي G. حماية إضافية للمقياس Z. شكل إدراج آخر J. انحراف الفوهة
