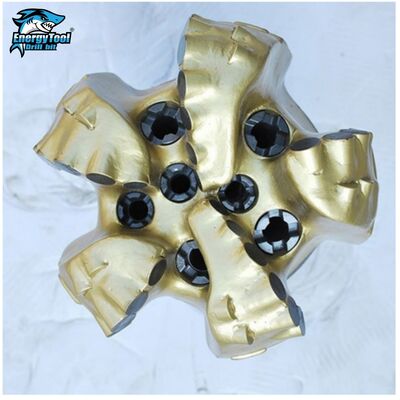

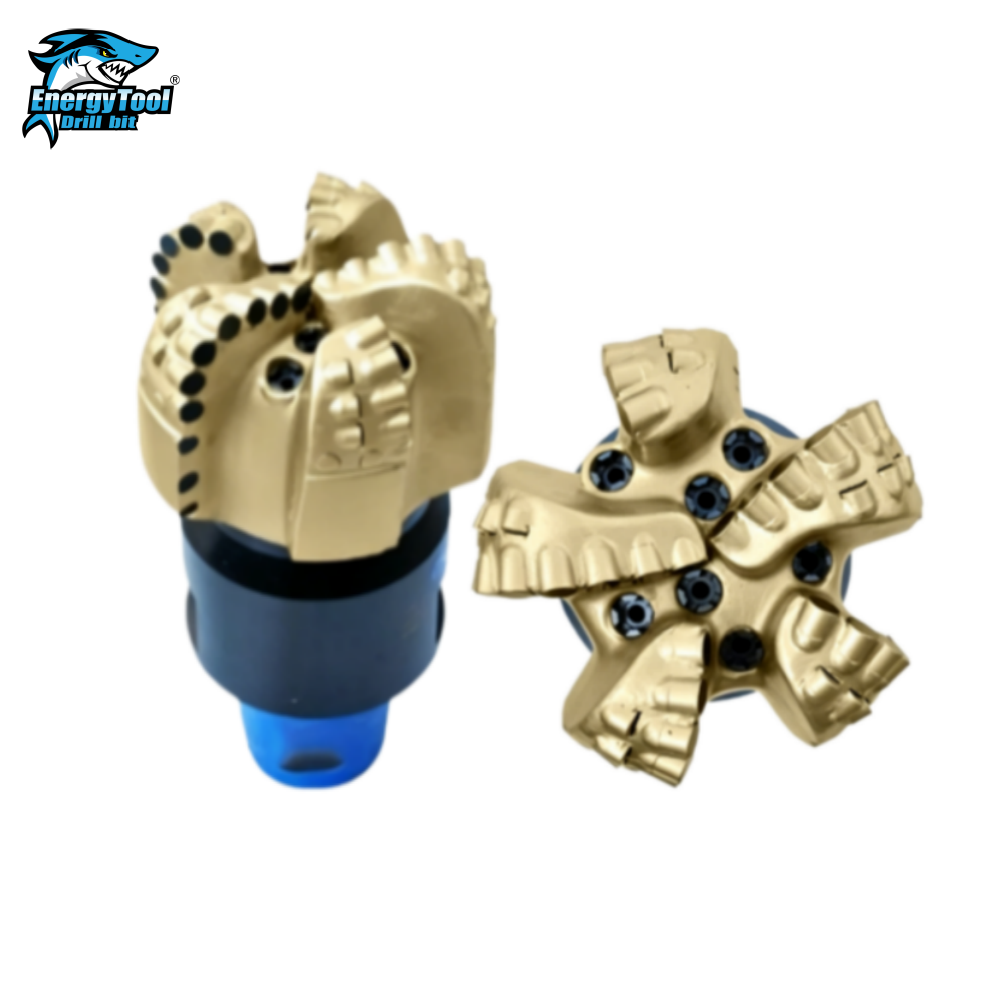

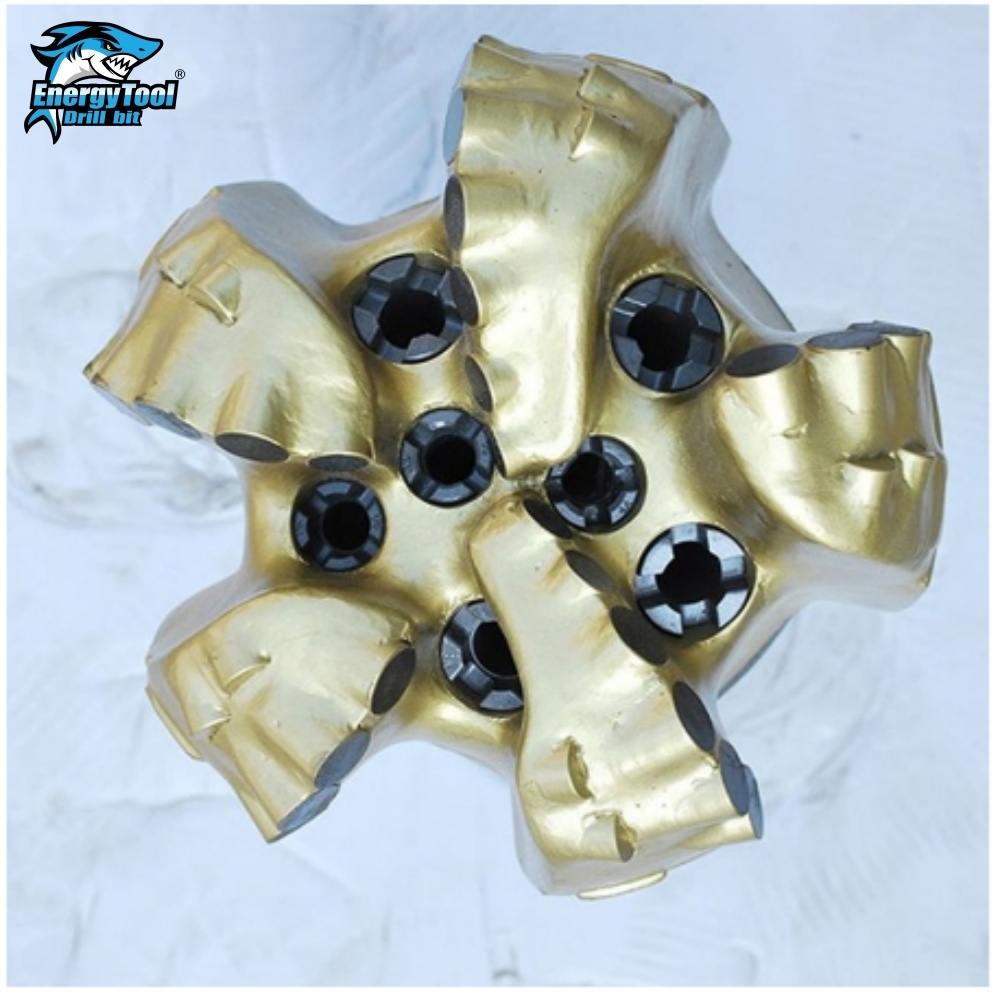

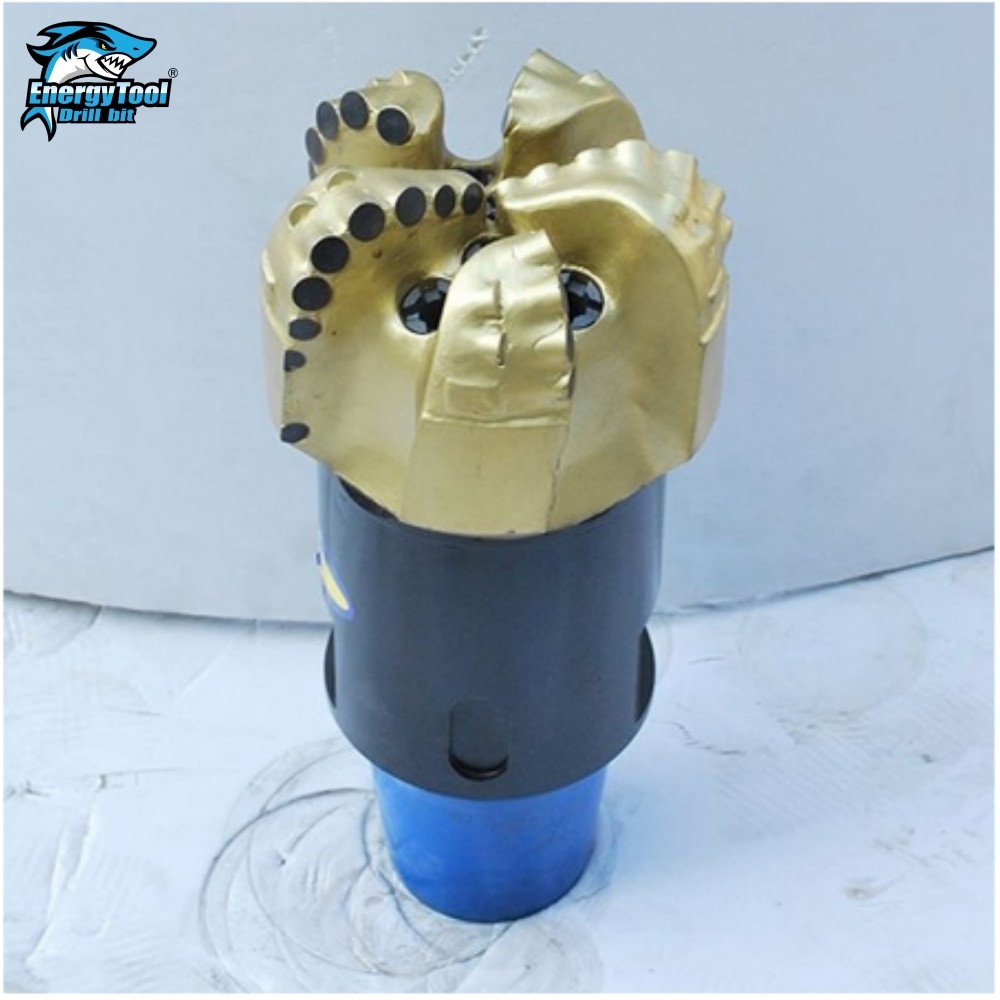

6 1/2 "PDC حفرة قطعة المصفوفة الجسم IADC M223 البئر النفطي

6 1/2 بوصة رأس حفر PDC جسم مصفوفة IADC M223 بئر نفط

1. الوصف :

تتكون رؤوس الحفر المصنوعة من مصفوفة PDC من مواد مركبة تتكون من مساحيق كربيد التنجستن وسبائك النحاس الرابطة التي يتم ربطها معدنياً باستخدام عملية ترشيح. تم تصميم رأس الحفر المصفوفي لتحسين الصلابة ومقاومة التآكل ومقاومة التآكل. يمكنه تحمل ضغوط انضغاطية كبيرة بشكل معقول ولكنه يتمتع بمقاومة ضعيفة للصدمات مقارنة بالصلب.

وفقًا للجمعية الدولية لمقاولي الحفر (IADC)، يتكون تصنيف رأس الحفر ذي القواطع الثابتة من أربعة أحرف تحدد:

• مادة الجسم.
• كثافة القاطع.
• حجم القاطع أو نوعه.
• شكل رأس الحفر

جميع رؤوس الحفر لدينا مناسبة لمعيار API وتستخدم في صناعة الحفر.

رؤوس الحفر PDC بحجم 3 ~ 22 بوصة مع 3 ~ 9 شفرات متوفرة. وتتوفر تصنيفات قواطع مختلفة حسب ميزانيتك.

2. المواصفات

​

​​

3. شكل رأس الحفر


4. قواطع PDC لرأس الحفر

قواطع مركب الألماس متعدد الكريستالات (PDC) هي نقطة الاتصال الرئيسية لرأس الحفر. تزيل رؤوس الحفر PDC الصخور بشكل أساسي عن طريق القص.

تتعرض قواطع PDC للكثير من التسخين والتبريد في البئر، وهي بيئة صعبة للغاية.

قواطع PDC التي تتمتع بتدهور حراري أقل واستقرار حراري أكبر تحقق بشكل عام معدل اختراق أعلى ومقاومة تآكل متزايدة. لذلك، فإن تحسين القاطع مهم.

5. فوهات رأس الحفر

تساعد فوهات رأس الحفر على تنظيف منطقة القطع وتبريد قواطع مركب الألماس متعدد الكريستالات (PDC).

يلعب الوضع الفعال لهذه الفوهات جنبًا إلى جنب مع الزاوية التي تم ضبطها بها دورًا حاسمًا في مدى كفاءة أداء رأس الحفر.

تكمل قنوات السوائل أيضًا وضع الفوهات لتحسين إزالة المخلفات.

6. جسم المصفوفة

المصفوفة مادة معقدة صلبة جدًا، وهشة إلى حد ما، تحتوي على حبيبات كربيد التنجستن المرتبطة بمادة رابطة معدنية ألطف وأكثر صلابة.

تتمتع صلابة رأس الحفر المصنوع من مصفوفة PDC بفائدة عدم قابليتها للتآكل والتآكل. إنها فعالة في تحمل أحمال الضغط العالية، ولكن مقارنة بالصلب، فإنها تتمتع بمقاومة منخفضة لأحمال الصدمات.

تعد رؤوس الحفر PDC المصنوعة من مصفوفة متنوعة نسبيًا، لأن المصفوفة مادة مركبة.

في البيئات التي من المحتمل أن يتسبب فيها تآكل الجسم في فشل رأس الحفر، فإن رؤوس الحفر PDC المصنوعة من مصفوفة هي المفضلة على رؤوس الحفر المصنوعة من الصلب. بالنسبة لرؤوس الحفر المشبعة بالألماس، لا يمكن استخدام سوى بناء الجسم المصفوفي.

7. الشهادة
